防撞墙施工方案VIP免费

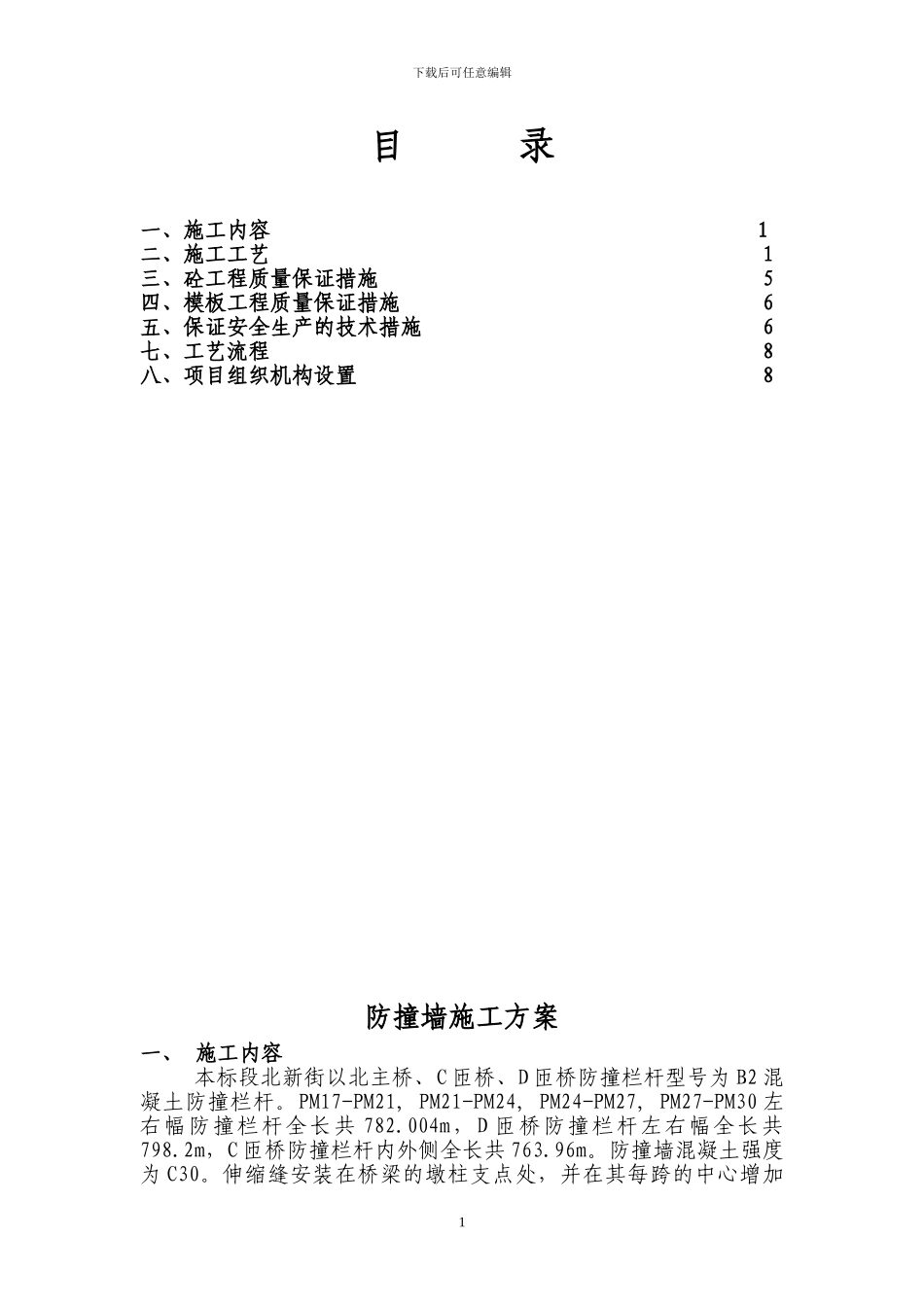

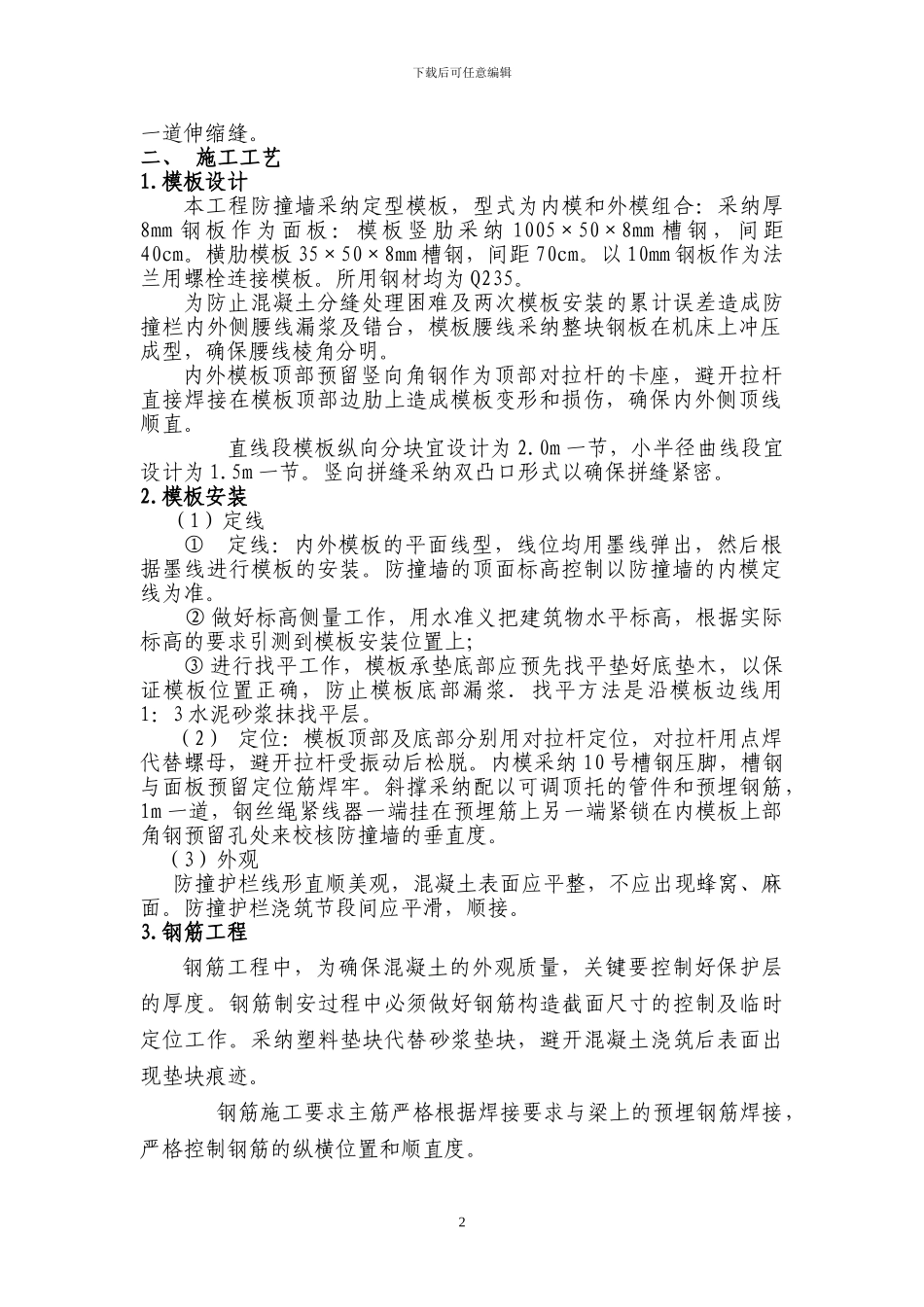

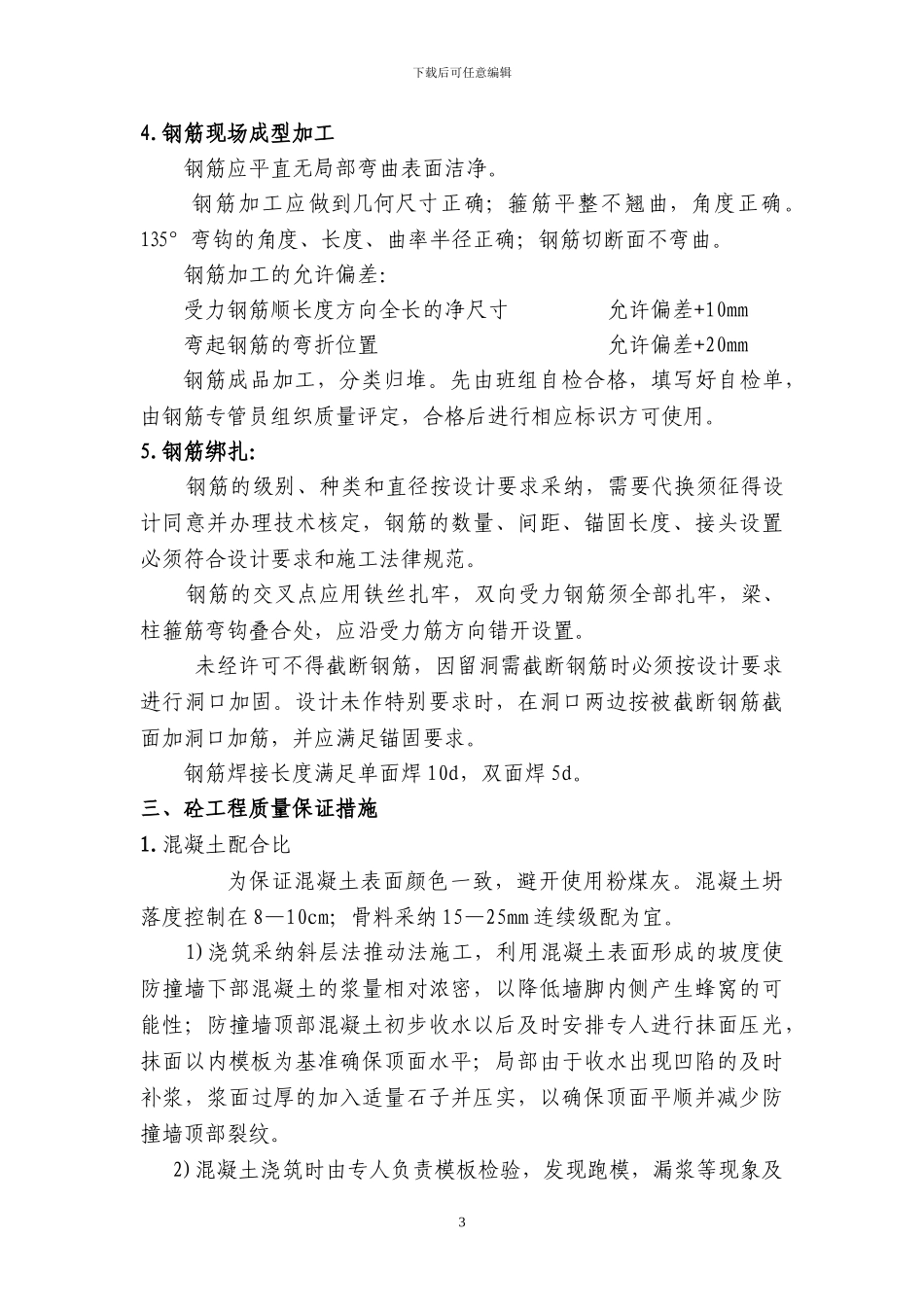

下载后可任意编辑目 录一、施工内容1二、施工工艺1三、砼工程质量保证措施5四、模板工程质量保证措施6五、保证安全生产的技术措施6七、工艺流程8八、项目组织机构设置8防撞墙施工方案一、 施工内容本标段北新街以北主桥、C 匝桥、D 匝桥防撞栏杆型号为 B2 混凝土防撞栏杆。PM17-PM21, PM21-PM24, PM24-PM27, PM27-PM30 左右幅防撞栏杆全长共 782.004m，D 匝桥防撞栏杆左右幅全长共798.2m，C 匝桥防撞栏杆内外侧全长共 763.96m。防撞墙混凝土强度为 C30。伸缩缝安装在桥梁的墩柱支点处，并在其每跨的中心增加1下载后可任意编辑一道伸缩缝。二、 施工工艺1.模板设计本工程防撞墙采纳定型模板，型式为内模和外模组合：采纳厚8mm 钢 板 作 为 面 板 ： 模 板 竖 肋 采 纳 1005×50×8mm 槽 钢 ， 间 距40cm。横肋模板 35×50×8mm 槽钢，间距 70cm。以 10mm 钢板作为法兰用螺栓连接模板。所用钢材均为 Q235。为防止混凝土分缝处理困难及两次模板安装的累计误差造成防撞栏内外侧腰线漏浆及错台，模板腰线采纳整块钢板在机床上冲压成型，确保腰线棱角分明。 内外模板顶部预留竖向角钢作为顶部对拉杆的卡座，避开拉杆直接焊接在模板顶部边肋上造成模板变形和损伤，确保内外侧顶线顺直。 直线段模板纵向分块宜设计为 2.0m 一节，小半径曲线段宜设计为 1.5m 一节。竖向拼缝采纳双凸口形式以确保拼缝紧密。2.模板安装（1）定线① 定线：内外模板的平面线型，线位均用墨线弹出，然后根据墨线进行模板的安装。防撞墙的顶面标高控制以防撞墙的内模定线为准。 ② 做好标高侧量工作，用水准义把建筑物水平标高，根据实际标高的要求引测到模板安装位置上；③ 进行找平工作，模板承垫底部应预先找平垫好底垫木，以保证模板位置正确，防止模板底部漏浆．找平方法是沿模板边线用1：3 水泥砂浆抹找平层。（2） 定位：模板顶部及底部分别用对拉杆定位，对拉杆用点焊代替螺母，避开拉杆受振动后松脱。内模采纳 10 号槽钢压脚，槽钢与面板预留定位筋焊牢。斜撑采纳配以可调顶托的管件和预埋钢筋，1m 一道，钢丝绳紧线器一端挂在预埋筋上另一端紧锁在内模板上部角钢预留孔处来校核防撞墙的垂直度。（3）外观防撞护栏线形直顺美观，混凝土表面应平整，不应出现蜂窝、麻面。防撞护栏浇筑节段间应平滑，顺接。3.钢筋工程钢筋工程中，为确保混凝土的外观质量，关键要控制好保护层的厚度。钢筋制安过程中必须做好钢筋构...
