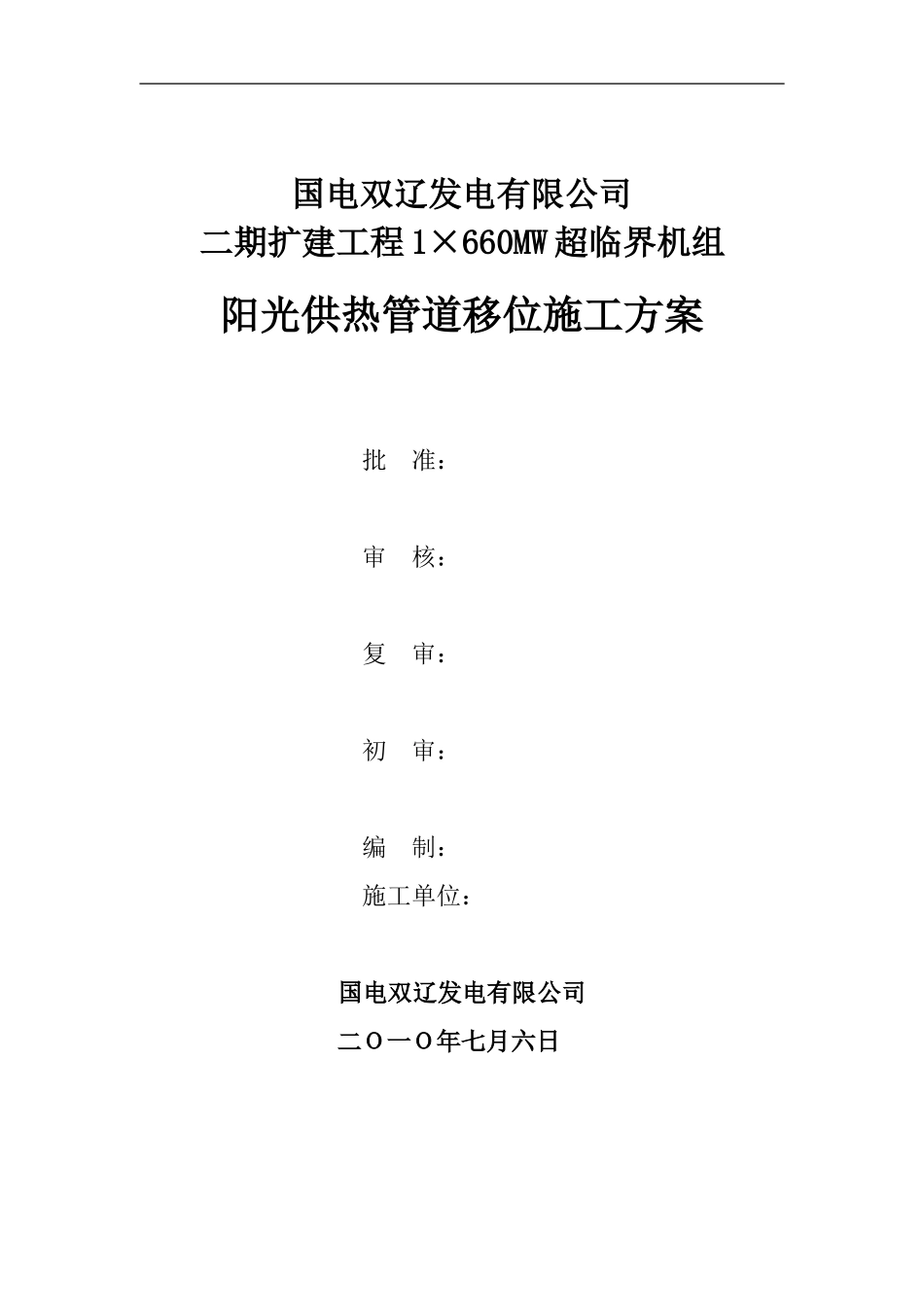

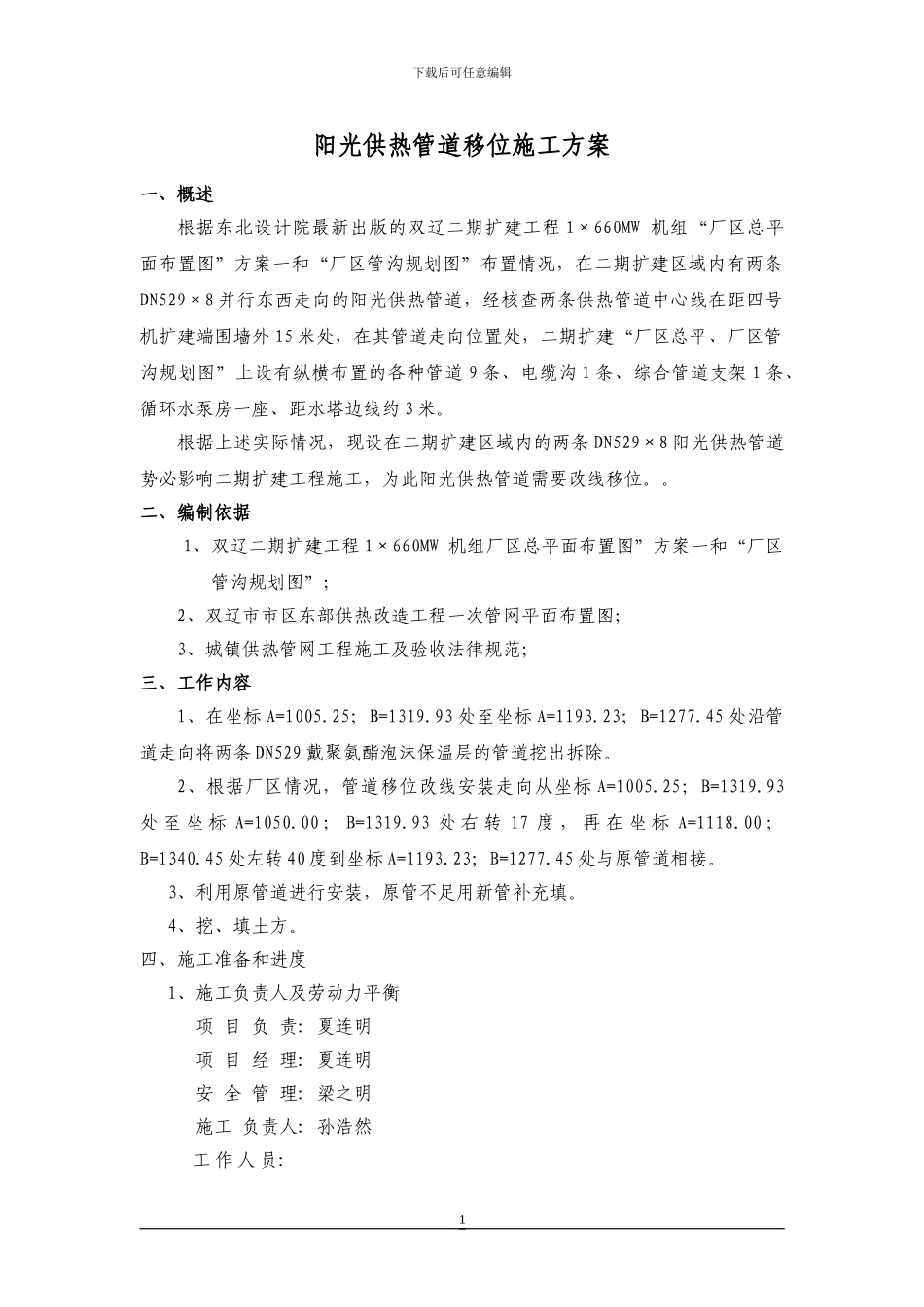

国电双辽发电有限公司二期扩建工程 1×660MW 超临界机组阳光供热管道移位施工方案批 准： 审 核： 复 审： 初 审： 编 制：施工单位： 国电双辽发电有限公司二Ｏ一Ｏ年七月六日下载后可任意编辑阳光供热管道移位施工方案一、概述根据东北设计院最新出版的双辽二期扩建工程 1×660MW 机组“厂区总平面布置图”方案一和“厂区管沟规划图”布置情况，在二期扩建区域内有两条DN529×8 并行东西走向的阳光供热管道，经核查两条供热管道中心线在距四号机扩建端围墙外 15 米处，在其管道走向位置处，二期扩建“厂区总平、厂区管沟规划图”上设有纵横布置的各种管道 9 条、电缆沟 1 条、综合管道支架 1 条、循环水泵房一座、距水塔边线约 3 米。根据上述实际情况，现设在二期扩建区域内的两条 DN529×8 阳光供热管道势必影响二期扩建工程施工，为此阳光供热管道需要改线移位。。二、编制依据1、双辽二期扩建工程 1×660MW 机组厂区总平面布置图”方案一和“厂区管沟规划图”； 2、双辽市市区东部供热改造工程一次管网平面布置图；3、城镇供热管网工程施工及验收法律规范；三、工作内容1、在坐标 A=1005.25；B=1319.93 处至坐标 A=1193.23；B=1277.45 处沿管道走向将两条 DN529 戴聚氨酯泡沫保温层的管道挖出拆除。2、根据厂区情况，管道移位改线安装走向从坐标 A=1005.25；B=1319.93处 至 坐 标 A=1050.00 ； B=1319.93 处 右 转 17 度 ， 再 在 坐 标 A=1118.00 ；B=1340.45 处左转 40 度到坐标 A=1193.23；B=1277.45 处与原管道相接。 3、利用原管道进行安装，原管不足用新管补充填。4、挖、填土方。四、施工准备和进度1、施工负责人及劳动力平衡项 目 负 责: 夏连明项 目 经 理: 夏连明安 全 管 理: 梁之明施工 负责人: 孙浩然工 作 人 员: 1下载后可任意编辑1 劳动力一览表劳动力配备序号工种人数备注1测量工12挖掘机司机23技术员14级工15普工26推土机司机17吊车司机12 施工机具一览表设备及工器具准备序号名称型号数量备注1手推车42挖掘机13乙炔1 4打夯机15经纬16水准17推土机18吊车13、施工进度：计划开工及竣工时间）计划开工日期：2024 年 07 月 10 日计划竣工日期：2024 年 07 月 25 日五、施工程序及施工方法1、施工程序1.1、熟悉施工图纸及有关技术资料，现场核对确认。1.2、确定施工方法、制定施工方案，编制施工组织设计。1.3、准备工器具、材...
