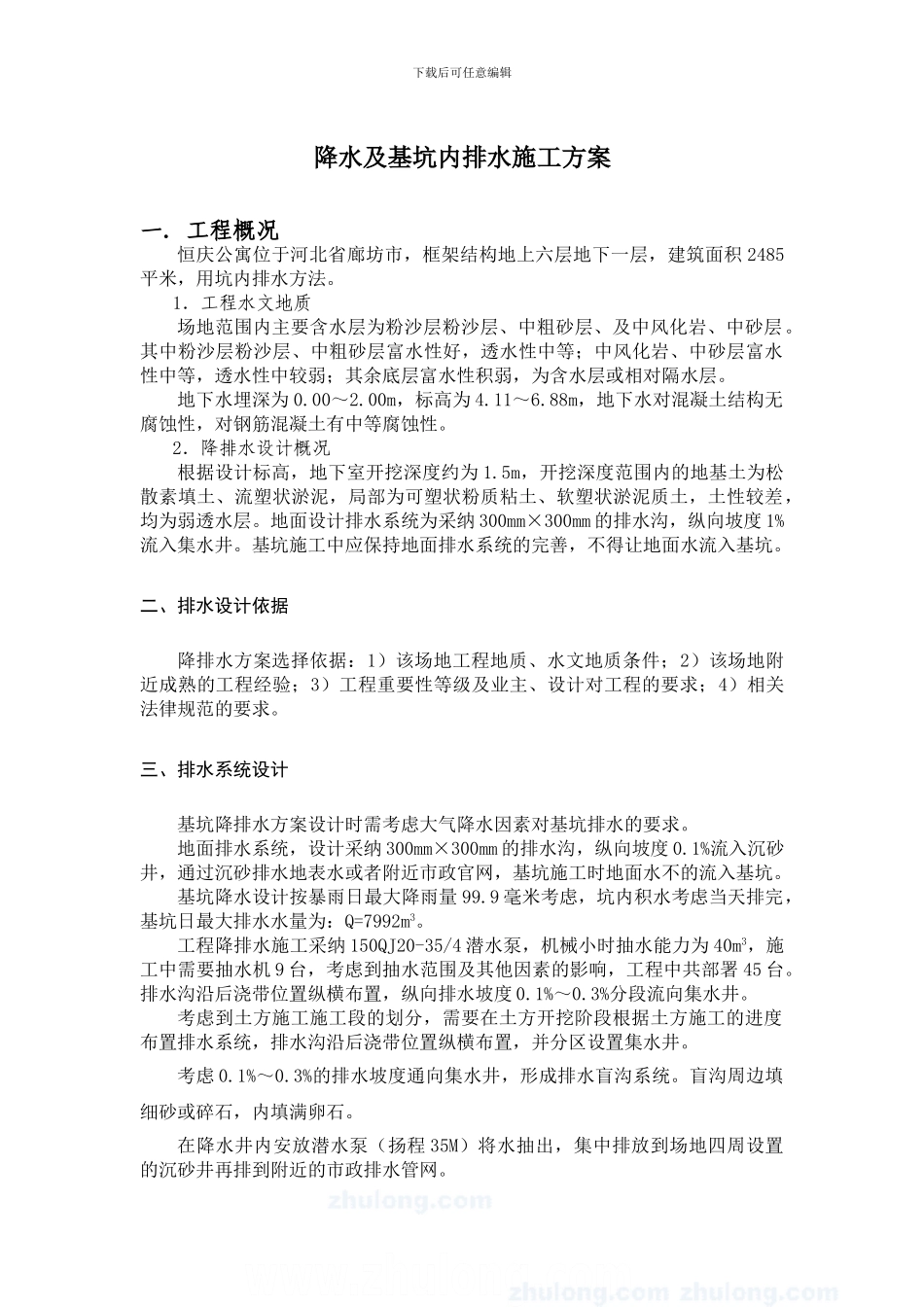

下载后可任意编辑降水及基坑内排水施工方案一．工程概况恒庆公寓位于河北省廊坊市，框架结构地上六层地下一层，建筑面积 2485平米，用坑内排水方法。1．工程水文地质场地范围内主要含水层为粉沙层粉沙层、中粗砂层、及中风化岩、中砂层。其中粉沙层粉沙层、中粗砂层富水性好，透水性中等；中风化岩、中砂层富水性中等，透水性中较弱；其余底层富水性积弱，为含水层或相对隔水层。地下水埋深为 0.00～2.00m，标高为 4.11～6.88m，地下水对混凝土结构无腐蚀性，对钢筋混凝土有中等腐蚀性。2．降排水设计概况根据设计标高，地下室开挖深度约为 1.5m，开挖深度范围内的地基土为松散素填土、流塑状淤泥，局部为可塑状粉质粘土、软塑状淤泥质土，土性较差，均为弱透水层。地面设计排水系统为采纳 300mm×300mm 的排水沟，纵向坡度 1%流入集水井。基坑施工中应保持地面排水系统的完善，不得让地面水流入基坑。二、排水设计依据降排水方案选择依据：1）该场地工程地质、水文地质条件；2）该场地附近成熟的工程经验；3）工程重要性等级及业主、设计对工程的要求；4）相关法律规范的要求。三、排水系统设计基坑降排水方案设计时需考虑大气降水因素对基坑排水的要求。地面排水系统，设计采纳 300mm×300mm 的排水沟，纵向坡度 0.1%流入沉砂井，通过沉砂排水地表水或者附近市政官网，基坑施工时地面水不的流入基坑。基坑降水设计按暴雨日最大降雨量 99.9 毫米考虑，坑内积水考虑当天排完，基坑日最大排水水量为：Q=7992m3。工程降排水施工采纳 150QJ20-35/4 潜水泵，机械小时抽水能力为 40m3，施工中需要抽水机 9 台，考虑到抽水范围及其他因素的影响，工程中共部署 45 台。排水沟沿后浇带位置纵横布置，纵向排水坡度 0.1%～0.3%分段流向集水井。考虑到土方施工施工段的划分，需要在土方开挖阶段根据土方施工的进度布置排水系统，排水沟沿后浇带位置纵横布置，并分区设置集水井。考虑 0.1%～0.3%的排水坡度通向集水井，形成排水盲沟系统。盲沟周边填细砂或碎石，内填满卵石。在降水井内安放潜水泵（扬程 35M）将水抽出，集中排放到场地四周设置的沉砂井再排到附近的市政排水管网。下载后可任意编辑挡土墙顶外侧设置 300*300 的排水明沟以防地表水流入地下室。四、施工注意事项1．施工排水沟沿后浇带位置做顶宽 500mm，底宽 300mm,深 400mm 的梯形排水盲沟，沿基坑支护内布置 300mm×300mm 的排水明沟，排水沟按 0.1%～0.3%纵向...
