隧道新奥法施工方案VIP免费

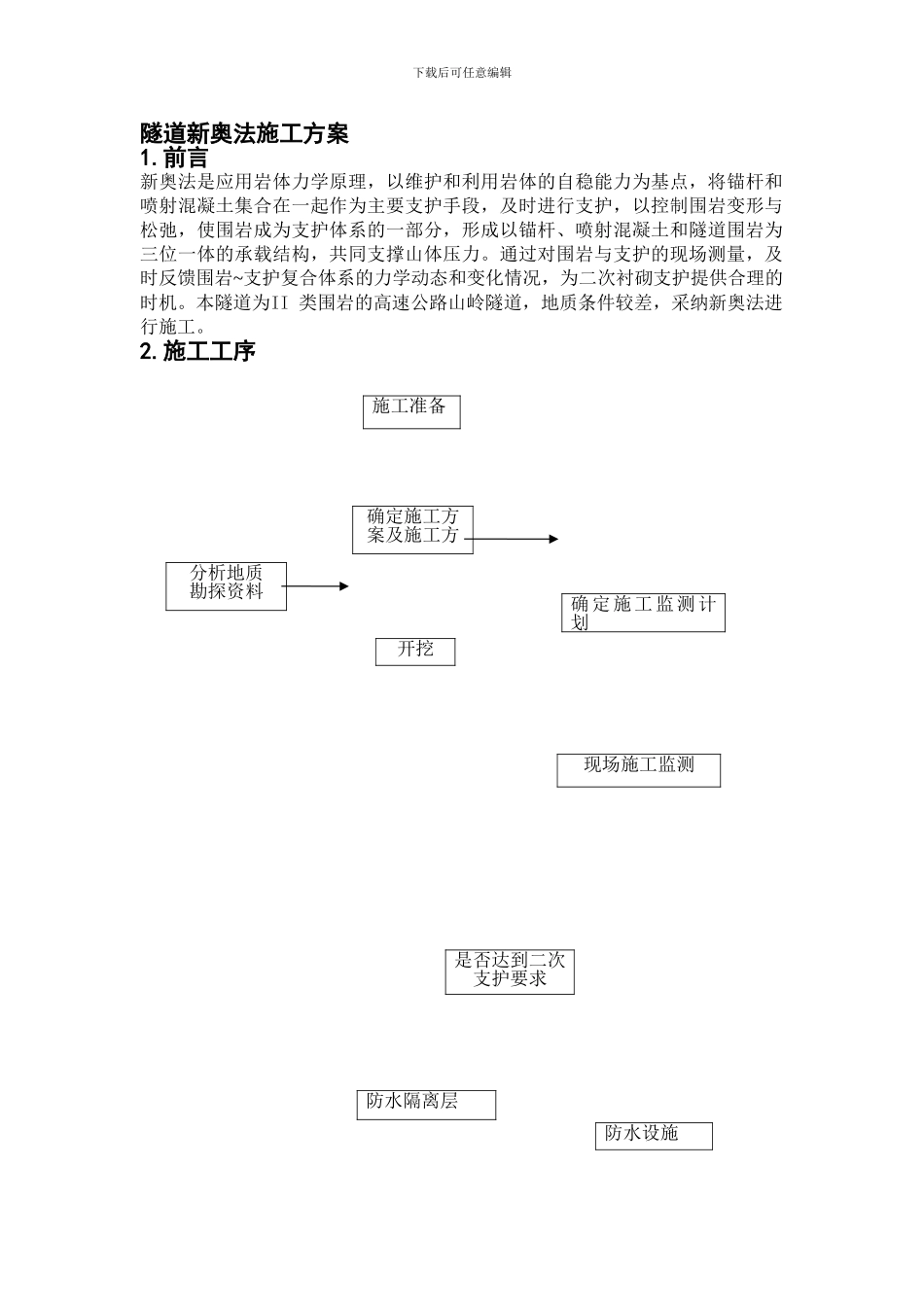

下载后可任意编辑隧道新奥法施工方案1.前言新奥法是应用岩体力学原理，以维护和利用岩体的自稳能力为基点，将锚杆和喷射混凝土集合在一起作为主要支护手段，及时进行支护，以控制围岩变形与松弛，使围岩成为支护体系的一部分，形成以锚杆、喷射混凝土和隧道围岩为三位一体的承载结构，共同支撑山体压力。通过对围岩与支护的现场测量，及时反馈围岩~支护复合体系的力学动态和变化情况，为二次衬砌支护提供合理的时机。本隧道为II 类围岩的高速公路山岭隧道，地质条件较差，采纳新奥法进行施工。2.施工工序施工准备确定施工方案及施工方开挖分析地质勘探资料确定施工监测计划现场施工监测是否达到二次支护要求防水隔离层防水设施下载后可任意编辑 （改变开挖步骤和顺序） （修正支护参数） 否3.施工要点施工准备修建路堑挡墙、天沟边沟等排水设备，这样可以减少塌方等事故的发生，使隧道开挖顺利进行。 .监控测量主要施工监测项目：围岩及支护状态，开挖后立即进行，沉降监测，包括地表沉降、拱顶下沉周边净空收敛位移，钢拱架内立及外力、锚杆外力，隧道底部隆起5.施工机具 二次衬砌锚喷衬砌结束初期支护下载后可任意编辑机具设备名称规格型号 单位数量备注轴流式通风机Jan-90台1通风低压变压器24V,20KW台1掌子面照明压风机20m3/min,120KW台1高压供风风镐G10台10开挖黄土电钻自制台2锚杆钻孔翻斗车js-1j台5出渣、进料装载机EX300台1开挖挖掘机ZL50台1出渣自卸车CA141台4出渣潜水泵扬程 50m台4抽水泥浆泵100m3/h台2排污水钢筋切断机GQ40-F台1钢件加工钢筋折弯机GW40-1台1钢件加工电焊机BX-300台3钢件加工台式钻床24025台1钢件加工混凝土喷射机TK-961台1初期支护混凝土搅拌机JZC350台1初期支护搅拌站25m3/h,LS500台1二衬混凝土施工混凝土搅拌输送车JGC5270GJB台2二衬混凝土施工混凝土输送泵HB60D台1二衬混凝土施工插入式振动台ZN35,ZN50台10二衬混凝土施工模版台车自制台1二衬混凝土施工全站仪拓普康301台1方向控制经纬仪J2台1方向控制水准仪C40台1标高控制塔尺台2收敛仪GY-85台2收敛值锚杆拉拔仪BL-1508台1锚杆拉拔6 施工安全与环境保护措施序号 作业1 2 开挖 3 初期 支护 4 二 次 衬 砌 下载后可任意编辑 量测人员及专职安全人员需经专业培训并取得证书，方准上岗作业。必须加强全员的安全意识教育。施工中如发现工作面有失稳可能，应及时采纳喷射混凝土封闭，加锚杆支护。施工时注意拱脚与墙脚处断面，如超挖过大，应用浆砌...
