雨水管及污水管施工组织设计VIP免费

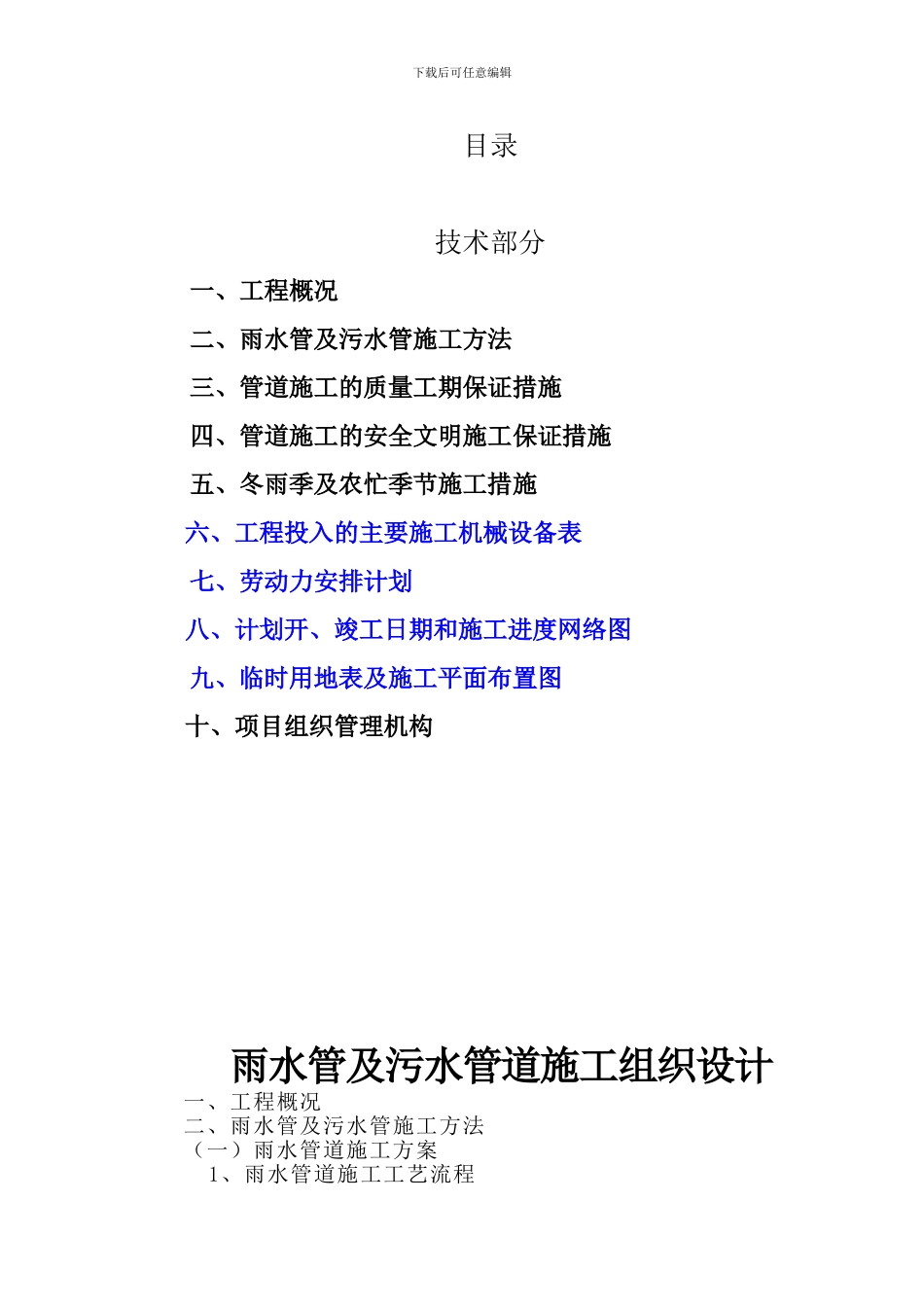

下载后可任意编辑目录技术部分一、工程概况二、雨水管及污水管施工方法三、管道施工的质量工期保证措施四、管道施工的安全文明施工保证措施五、冬雨季及农忙季节施工措施 六、工程投入的主要施工机械设备表 七、劳动力安排计划 八、计划开、竣工日期和施工进度网络图 九、临时用地表及施工平面布置图 十、项目组织管理机构雨水管及污水管道施工组织设计一、工程概况二、雨水管及污水管施工方法（一）雨水管道施工方案 1、雨水管道施工工艺流程下载后可任意编辑测量放线 →沟槽挖土和支护（局部先进行浅层井点降水） → 管道基础施工 → 铺设管道 → 砖砌窨井→ 管道坞膀 → 沟槽回填 2、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩管道中心线和井中心位置须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。 3、沟槽开挖和支护及排水设施雨水管的埋深较浅，管道埋深一般在 1.5 米～2.5 米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。据 此 ， 雨 水 管 的 沟 槽 采 纳 放 坡 开 挖 ， 明 排 水 施 工 。 边 坡1:1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避开超挖, 槽底以上 20cm 必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。槽边堆土高度不宜高于 1.5m（堆土边坡内侧根据 1：1.5 控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于 1.2m，施工机具设备停放离沟槽距离不得小于 0.8m。管道沟槽开挖的深度一般在 2m 左右，采纳明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇合到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥。 排 水 沟 深 度 比 沟 槽 底 低 0.2m ， 集 水 井 比 排 水 沟 低 0.3m ～0.5m，并保持水流畅通。下载后可任意编辑对于局部深度在 3.0～4.5m，需先进行开挖，将表层 1.5m的粘土挖除，上口宽度为 15m 左右，边坡为 1：1.5，下层土基本上为粉细砂，然后在底面进行井...
