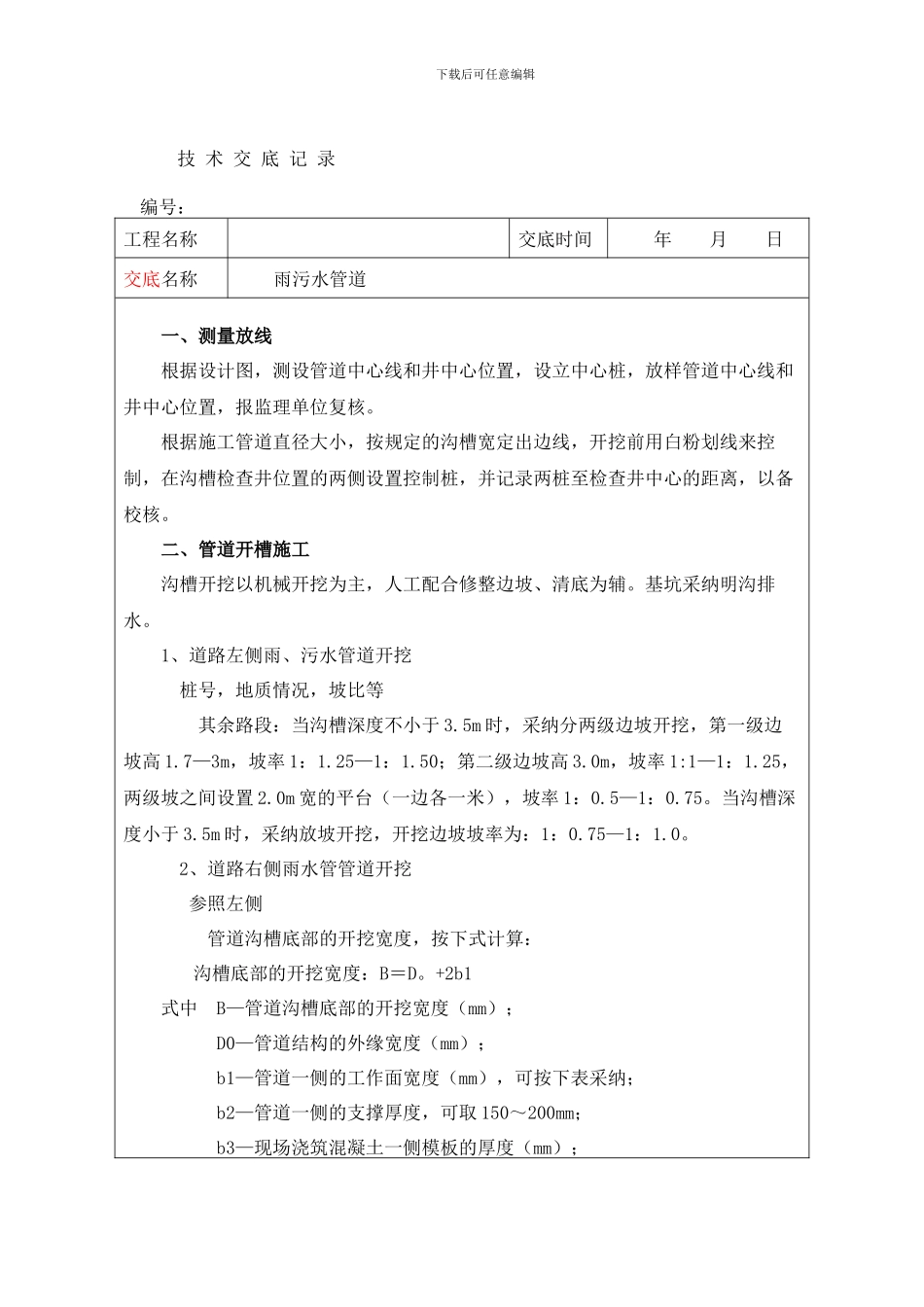

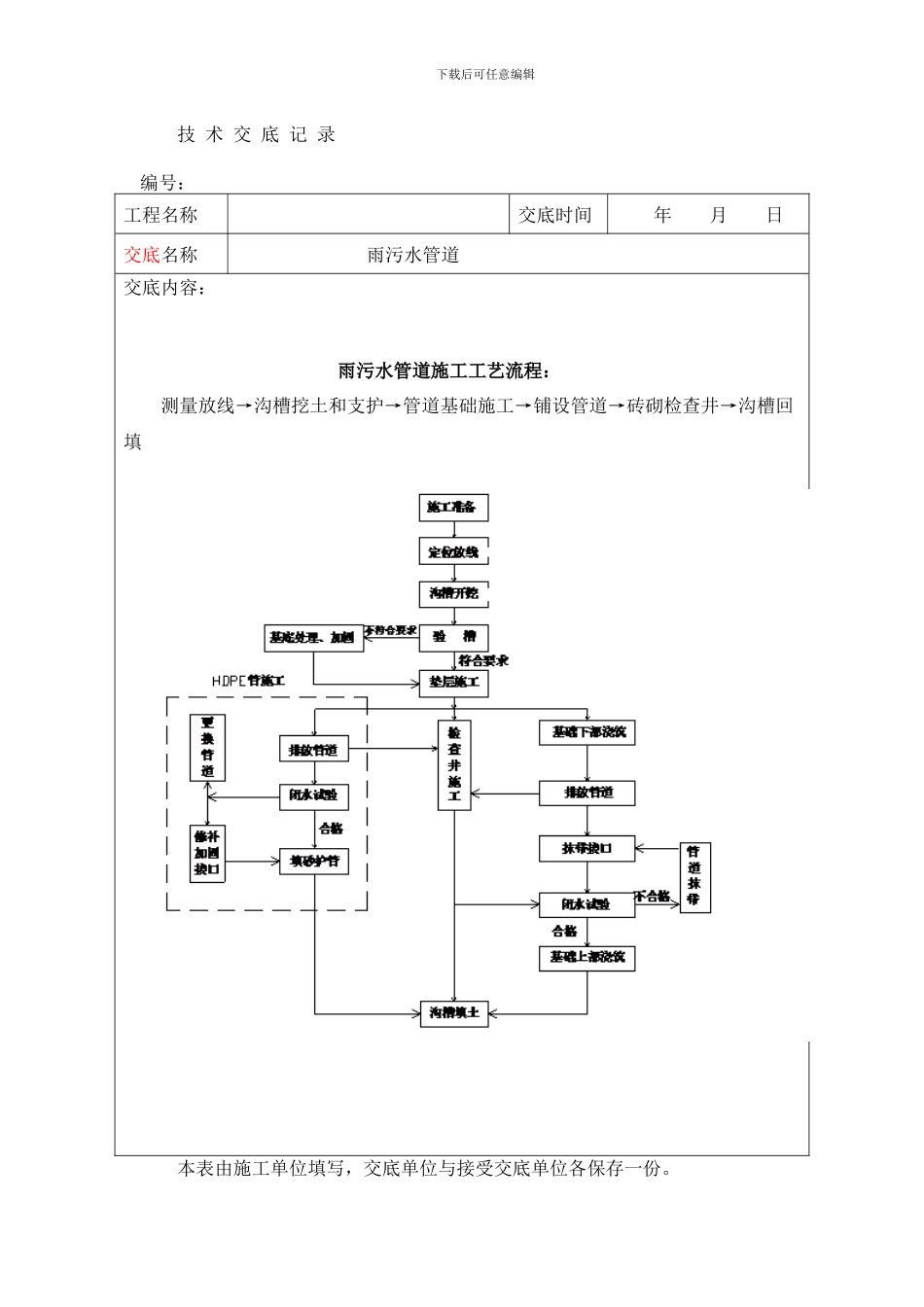

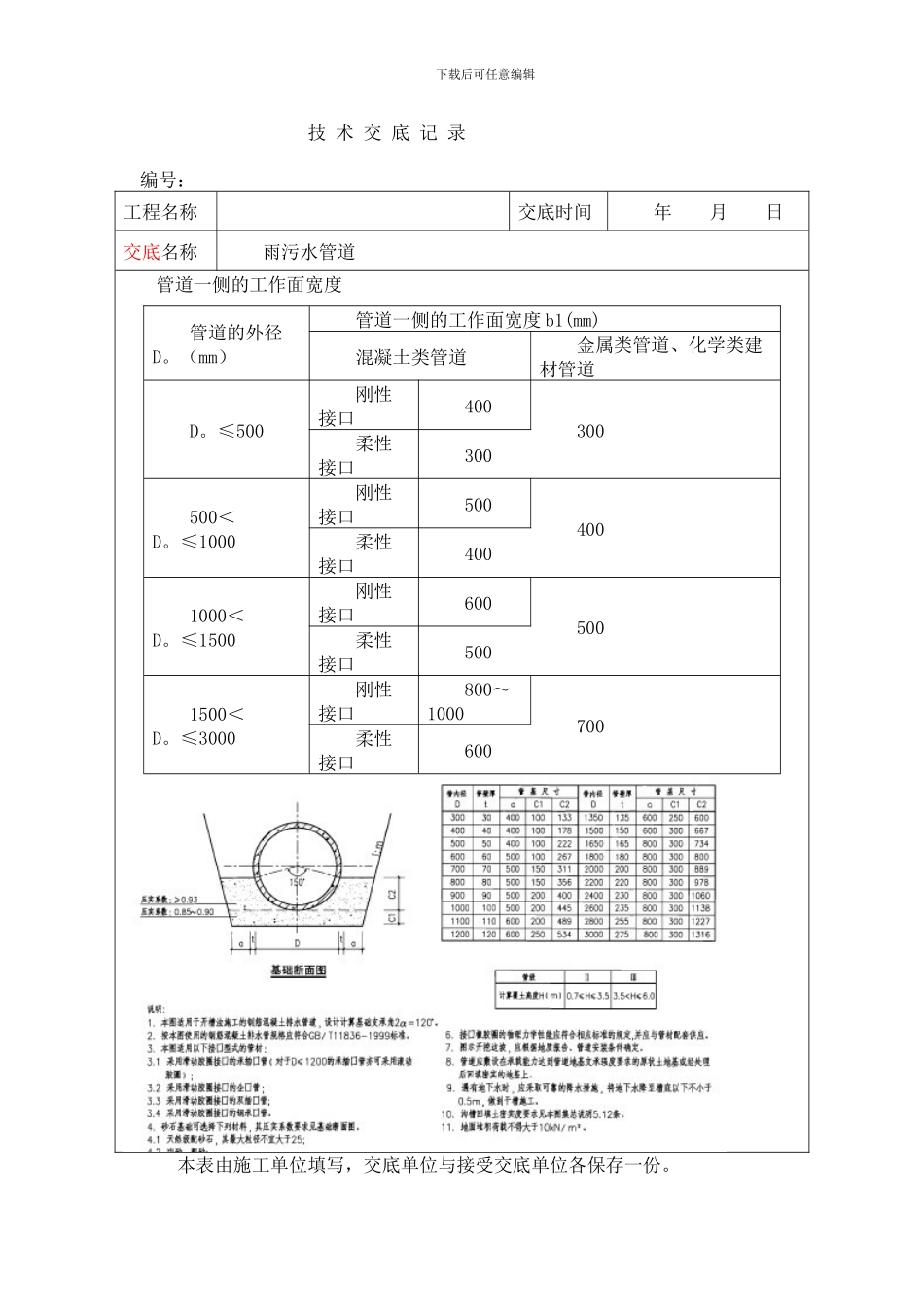

下载后可任意编辑技 术 交 底 记 录 编号：工程名称交底时间年 月 日交底名称 雨污水管道交底内容： 雨污水管道施工工艺流程：测量放线→沟槽挖土和支护→管道基础施工→铺设管道→砖砌检查井→沟槽回填本表由施工单位填写，交底单位与接受交底单位各保存一份。下载后可任意编辑技 术 交 底 记 录 编号：工程名称交底时间年 月 日交底名称雨污水管道一、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩，放样管道中心线和井中心位置，报监理单位复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。二、管道开槽施工沟槽开挖以机械开挖为主，人工配合修整边坡、清底为辅。基坑采纳明沟排水。1、道路左侧雨、污水管道开挖 桩号，地质情况，坡比等 其余路段：当沟槽深度不小于 3.5m 时，采纳分两级边坡开挖，第一级边坡高 1.7—3m，坡率 1：1.25—1：1.50；第二级边坡高 3.0m，坡率 1:1—1：1.25，两级坡之间设置 2.0m 宽的平台（一边各一米），坡率 1：0.5—1：0.75。当沟槽深度小于 3.5m 时，采纳放坡开挖，开挖边坡坡率为：1：0.75—1：1.0。 2、道路右侧雨水管管道开挖 参照左侧 管道沟槽底部的开挖宽度，按下式计算： 沟槽底部的开挖宽度：B＝D。+2b1式中 B—管道沟槽底部的开挖宽度（mm）； D0—管道结构的外缘宽度（mm）； b1—管道一侧的工作面宽度（mm），可按下表采纳； b2—管道一侧的支撑厚度，可取 150～200mm； b3—现场浇筑混凝土一侧模板的厚度（mm）；下载后可任意编辑 技 术 交 底 记 录 编号：工程名称交底时间年 月 日交底名称雨污水管道管道一侧的工作面宽度管道的外径D。（mm）管道一侧的工作面宽度 b1(mm)混凝土类管道金属类管道、化学类建材管道D。≤500刚性接口400300柔性接口300500＜D。≤1000刚性接口500400柔性接口4001000＜D。≤1500刚性接口600500柔性接口5001500＜D。≤3000刚性接口800～1000700柔性接口600本表由施工单位填写，交底单位与接受交底单位各保存一份。下载后可任意编辑技 术 交 底 记 录 编号：工程名称交底时间年 月 日交底名称雨污水管道反铲挖掘机进行土方开挖后，应在设计槽底高程以上保留一定余量，避开超挖, 槽底以上 20cm 必须用人工修整底面，槽底的松散土、大石块等要及时清除，并保持沟槽干燥，如有必要...
