顶管施工监测VIP免费

顶管施工监测_第1页
1/10
顶管施工监测_第2页
2/10
顶管施工监测_第3页
3/10

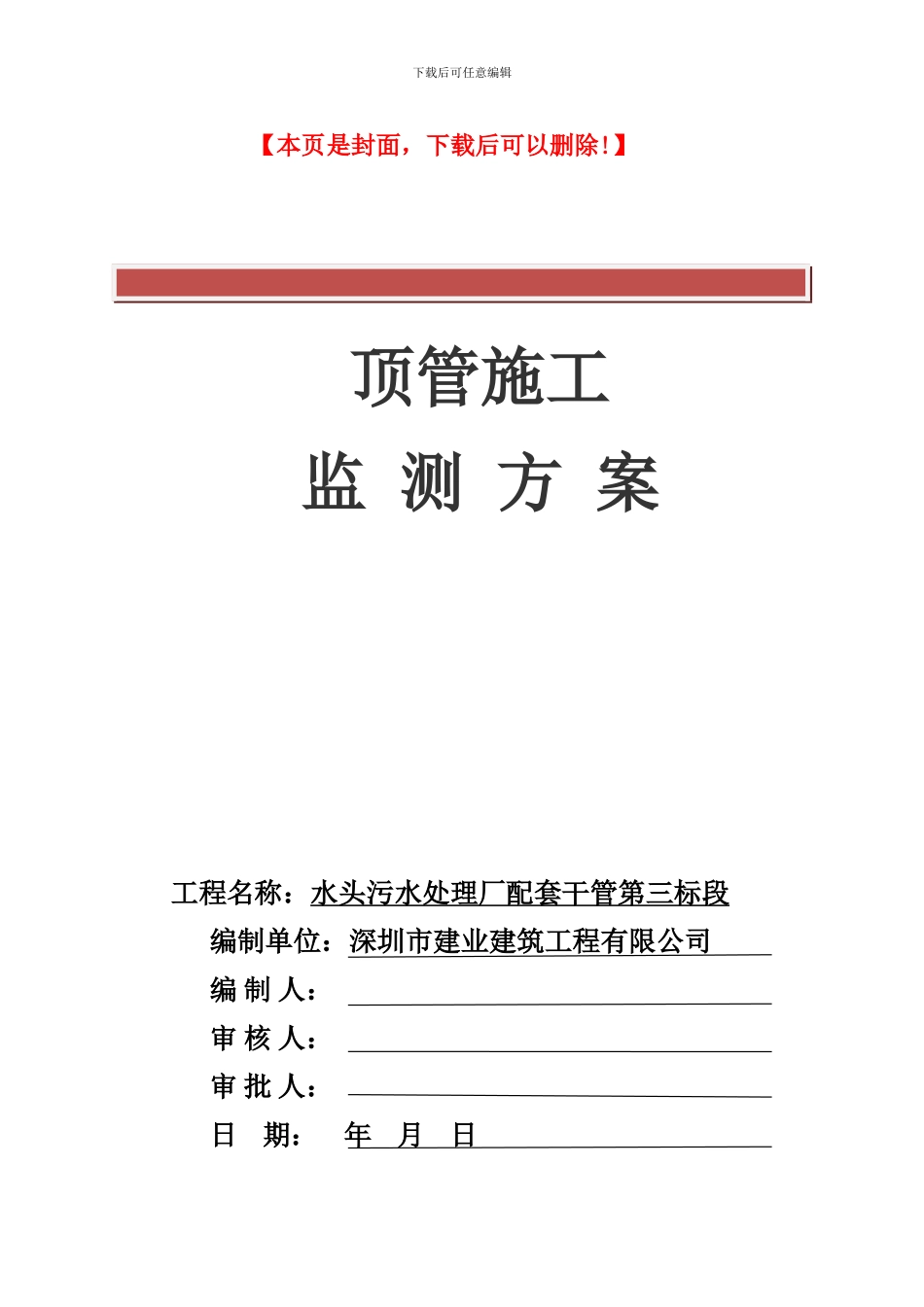

下载后可任意编辑 精品文档下载 最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】顶管施工监 测 方 案 工程名称:水头污水处理厂配套干管第三标段编制单位:深圳市建业建筑工程有限公司编 制 人:审 核 人:审 批 人:日 期: 年 月 日下载后可任意编辑目 录1.工程概况2.监测方案的编制依据3.监测方案的编制原则4.顶管施工监测内容和要求5.监测的方法和监测点布置6.目测巡视7.监测频率及报警值8.信息反馈及质量控制9.监测点布置图1.工程概况水头污水处理厂配套干管工程第 III 标段位于南澳及大鹏街道,起点为南澳富民路,终点为王母河南岸,包括管线工程、截流井、路面破除及恢复、提升泵站和共同沟隧洞等,本方案主要涉及MW23~MW29 段管道施工,本段原设计从王母河右岸埋管,右岸为华泰兴厂厂区,由于征地协调困难,将管道改为从王母河左岸埋设,埋管横穿王母河后从污水处理厂外围墙与河堤之间的狭长空地穿过, MW23~MW25 段为过河围堰施工,MW25~MW29 段考虑埋深达 7.3~8.5m,为避开开挖伤及污水处理厂及河堤,该段采纳顶管施工。MW25~MW29段顶管长度为 300m,采纳钢筋混凝土顶管专用管。设置 φ8000 工作井一座,φ4000 接收井 2 座,均为沉井施工。工作井及接收井埋深下载后可任意编辑分别为 8.7m、9.3m、8.0m。富民路到同富路顶管沿同富路顶进施工,到富民路止顶管长630m,其中 437m 为 DN1200 管径,另外 193m 为 DN1350 管径,本段地处南澳老街市场,路面宽为 12m 左右,街道两边建筑密集。采纳机械顶管,设置 φ8000 工作井 2 座,φ4000 接收井 3 座,均为沉井施工,工作井及接收井埋深分别为8.2m、12.7m、7.5m、13.1m、12.6m。2.监测方案的编制依据制定本监测方案的主要依据为:(1)《工程测量 法律规范 》(GB50026-2024);(2)《建筑变形测量法律规范》(JGJ 8-2024);(3)《城市测量法律规范》(CJJ8-99);(4)《城市地下水动态观测规程》(CJJ/T76-98);(5)《岩土工程勘察法律规范》(GB50021-2001);(6)本工程招标、设计等有关资料。3.监测方案的编制原则根据本工程特点和对监测的技术要求并结合施工现场实际情况,监测工作应按以下要求进行:(1)顶管本身及其周围 60°角范围内的建筑物作为本工程监测对象;(2)设置的监测内容和监测项目必须符合有关法律规范及设计要求,并能结合现场实际全面反映工程施工...
