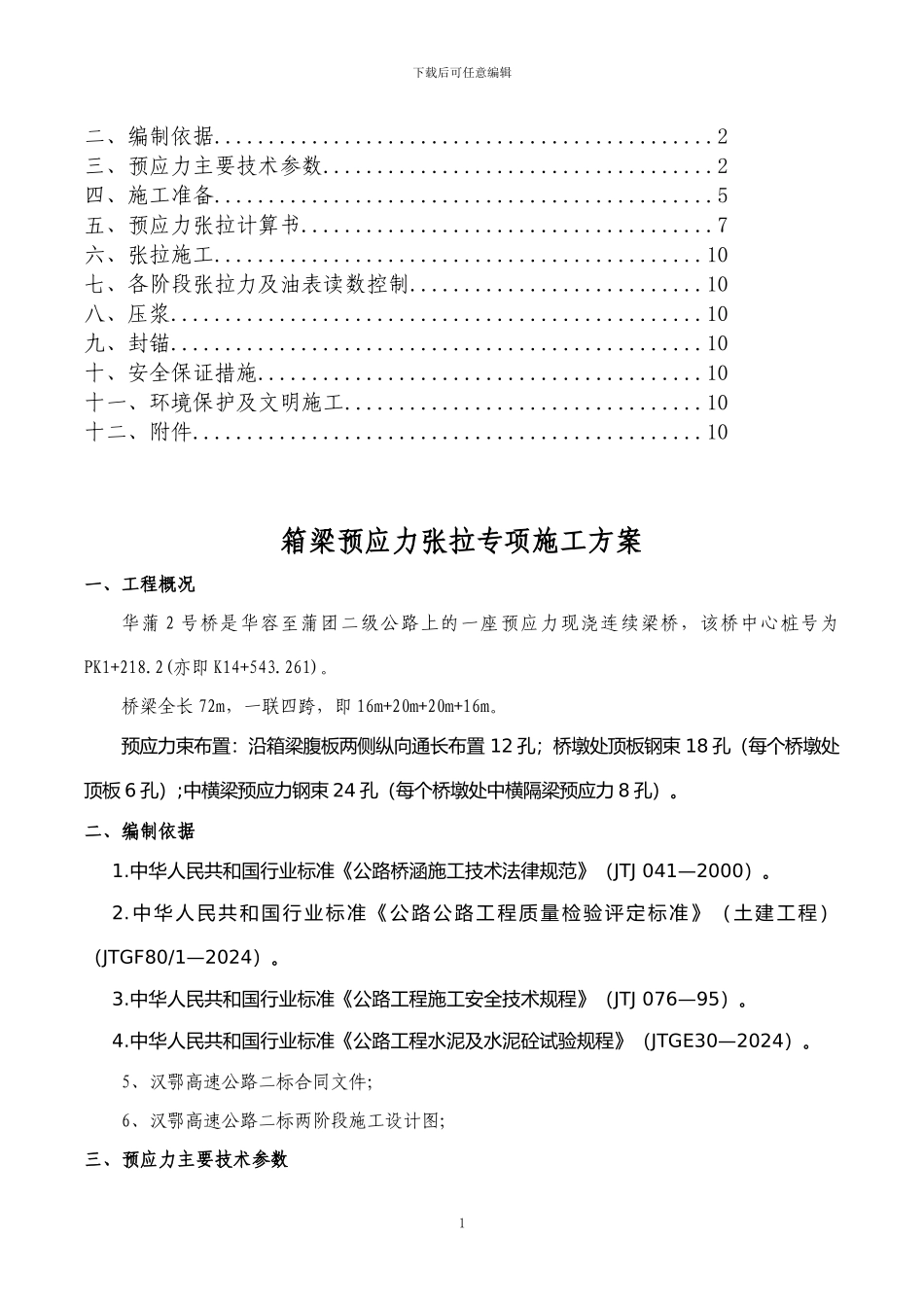

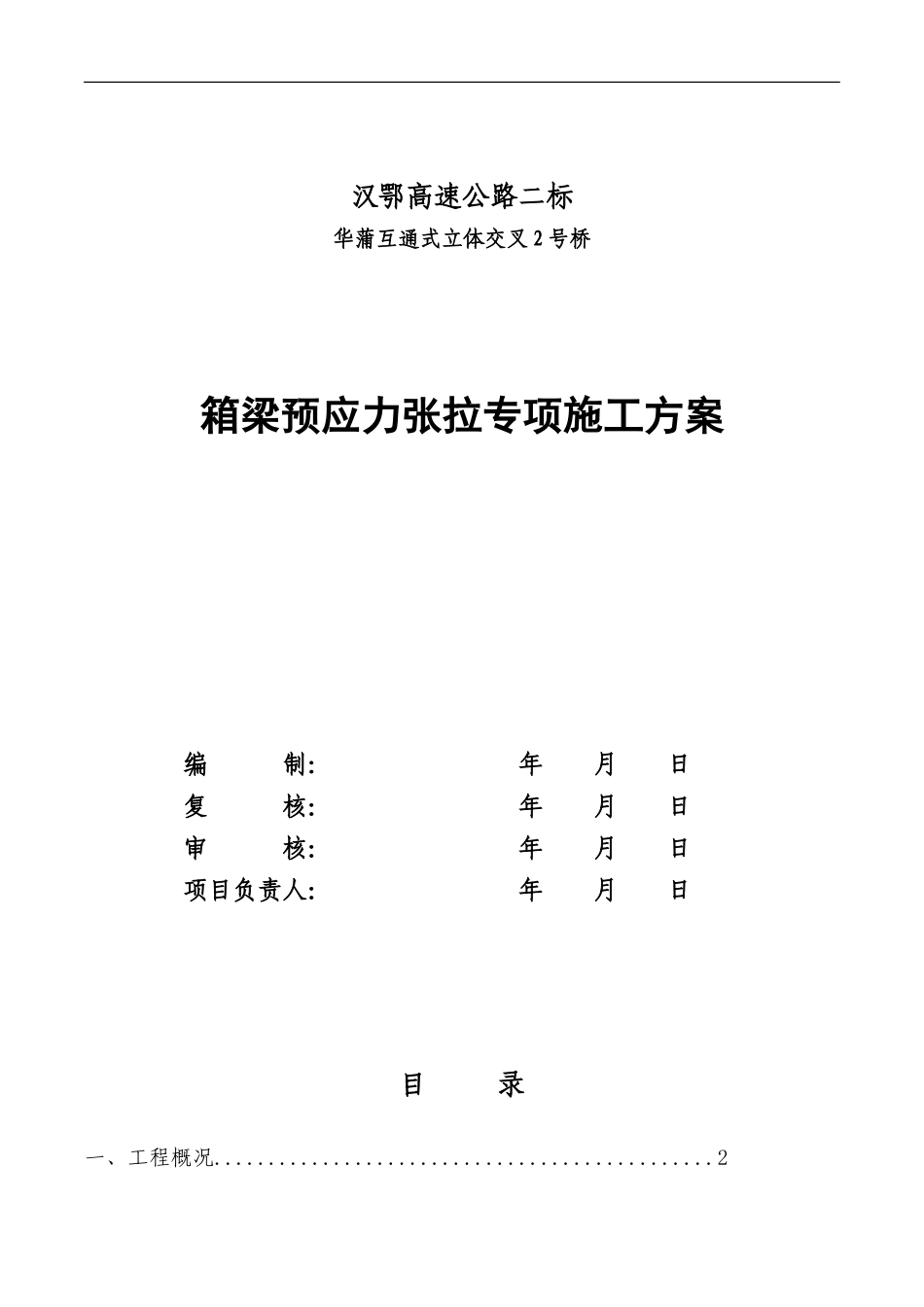

汉鄂高速公路二标华蒲互通式立体交叉 2 号桥箱梁预应力张拉专项施工方案 编 制： 年 月 日 复 核： 年 月 日 审 核： 年 月 日 项目负责人： 年 月 日目 录一、工程概况..............................................2下载后可任意编辑二、编制依据..............................................2三、预应力主要技术参数....................................2四、施工准备..............................................5五、预应力张拉计算书......................................7六、张拉施工.............................................10七、各阶段张拉力及油表读数控制...........................10八、压浆.................................................10九、封锚.................................................10十、安全保证措施.........................................10十一、环境保护及文明施工.................................10十二、附件...............................................10箱梁预应力张拉专项施工方案一、工程概况华蒲 2 号桥是华容至蒲团二级公路上的一座预应力现浇连续梁桥，该桥中心桩号为PK1+218.2(亦即 K14+543.261)。桥梁全长 72m，一联四跨，即 16m+20m+20m+16m。预应力束布置：沿箱梁腹板两侧纵向通长布置 12 孔；桥墩处顶板钢束 18 孔（每个桥墩处顶板 6 孔）;中横梁预应力钢束 24 孔（每个桥墩处中横隔梁预应力 8 孔）。二、编制依据1.中华人民共和国行业标准《公路桥涵施工技术法律规范》（JTJ 041—2000）。2. 中 华 人 民 共 和 国 行 业 标 准 《 公 路 公 路 工 程 质 量 检 验 评 定 标 准 》 （ 土 建 工 程 ）（JTGF80/1—2024）。3.中华人民共和国行业标准《公路工程施工安全技术规程》（JTJ 076—95）。4.中华人民共和国行业标准《公路工程水泥及水泥砼试验规程》（JTGE30—2024）。5、汉鄂高速公路二标合同文件；6、汉鄂高速公路二标两阶段施工设计图；三、预应力主要技术参数1下载后可任意编辑1、主要材料预应力钢绞线：采纳抗拉强度标准值 fpk=1860Mpa、公称直径 D=15.2mm 的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2024）的规定。锚具：腹板钢束采纳 M15-10 锚具及其配套的配件，预应力管道采纳圆形金属波纹管；箱梁墩顶钢束采纳 BM15-5...
