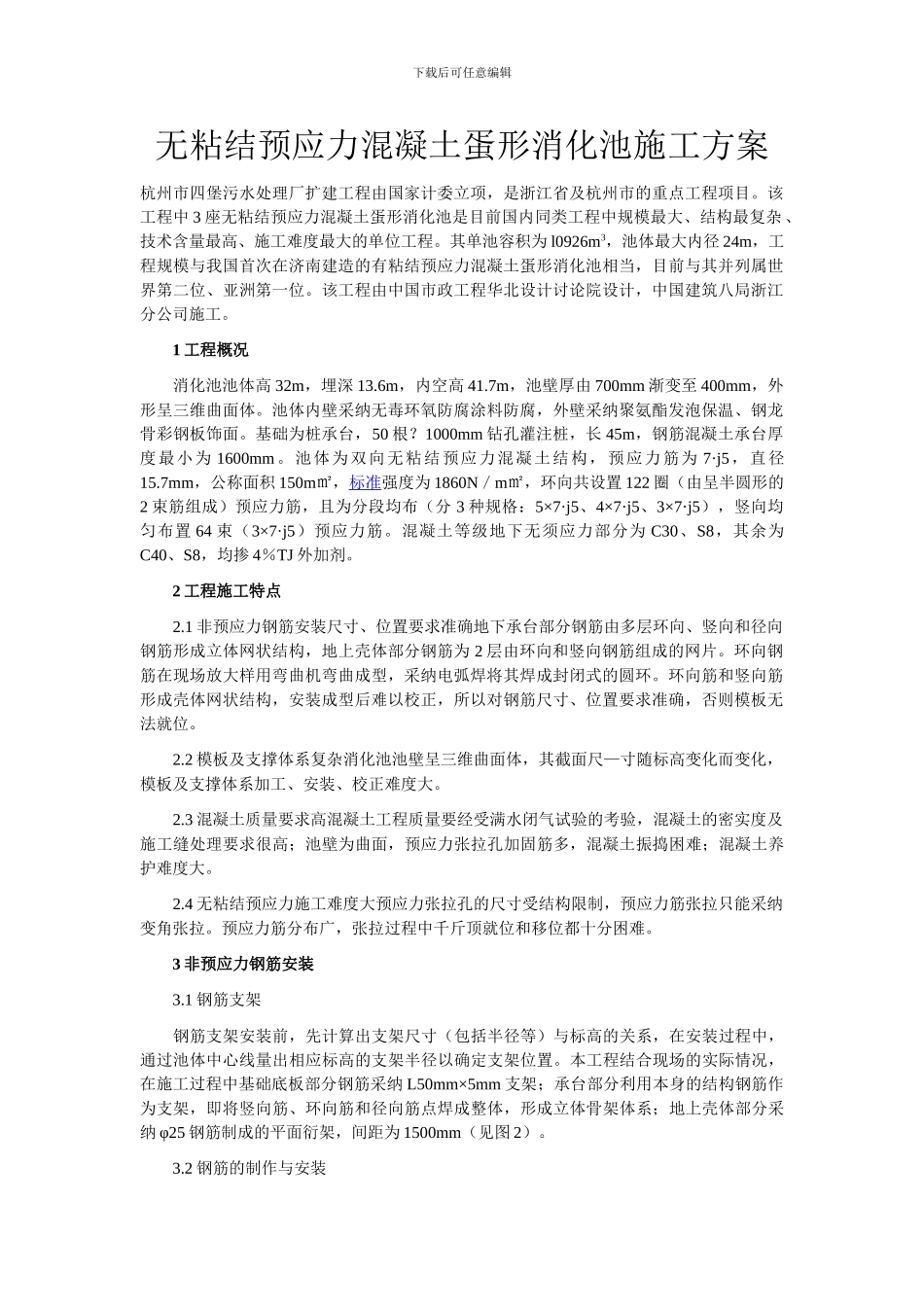

下载后可任意编辑无粘结预应力混凝土蛋形消化池施工方案杭州市四堡污水处理厂扩建工程由国家计委立项，是浙江省及杭州市的重点工程项目。该工程中 3 座无粘结预应力混凝土蛋形消化池是目前国内同类工程中规模最大、结构最复杂、技术含量最高、施工难度最大的单位工程。其单池容积为 l0926m3，池体最大内径 24m，工程规模与我国首次在济南建造的有粘结预应力混凝土蛋形消化池相当，目前与其并列属世界第二位、亚洲第一位。该工程由中国市政工程华北设计讨论院设计，中国建筑八局浙江分公司施工。 1 工程概况 消化池池体高 32m，埋深 13.6m，内空高 41.7m，池壁厚由 700mm 渐变至 400mm，外形呈三维曲面体。池体内壁采纳无毒环氧防腐涂料防腐，外壁采纳聚氨酯发泡保温、钢龙骨彩钢板饰面。基础为桩承台，50 根？1000mm 钻孔灌注桩，长 45m，钢筋混凝土承台厚度最小为 1600mm。池体为双向无粘结预应力混凝土结构，预应力筋为 7·j5，直径15.7mm，公称面积 150m㎡，标准强度为 1860N／m㎡，环向共设置 122 圈（由呈半圆形的2 束筋组成）预应力筋，且为分段均布（分 3 种规格：5×7·j5、4×7·j5、3×7·j5），竖向均匀布置 64 束（3×7·j5）预应力筋。混凝土等级地下无须应力部分为 C30、S8，其余为C40、S8，均掺 4％TJ 外加剂。 2 工程施工特点 2.1 非预应力钢筋安装尺寸、位置要求准确地下承台部分钢筋由多层环向、竖向和径向钢筋形成立体网状结构，地上壳体部分钢筋为 2 层由环向和竖向钢筋组成的网片。环向钢筋在现场放大样用弯曲机弯曲成型，采纳电弧焊将其焊成封闭式的圆环。环向筋和竖向筋形成壳体网状结构，安装成型后难以校正，所以对钢筋尺寸、位置要求准确，否则模板无法就位。 2.2 模板及支撑体系复杂消化池池壁呈三维曲面体，其截面尺—寸随标高变化而变化，模板及支撑体系加工、安装、校正难度大。 2.3 混凝土质量要求高混凝土工程质量要经受满水闭气试验的考验，混凝土的密实度及施工缝处理要求很高；池壁为曲面，预应力张拉孔加固筋多，混凝土振捣困难；混凝土养护难度大。 2.4 无粘结预应力施工难度大预应力张拉孔的尺寸受结构限制，预应力筋张拉只能采纳变角张拉。预应力筋分布广，张拉过程中千斤顶就位和移位都十分困难。 3 非预应力钢筋安装 3.1 钢筋支架 钢筋支架安装前，先计算出支架尺寸（包括半径等）与标高的关系，在安装过程中，通过池体中心线量出相应标高的支架半径以确...
