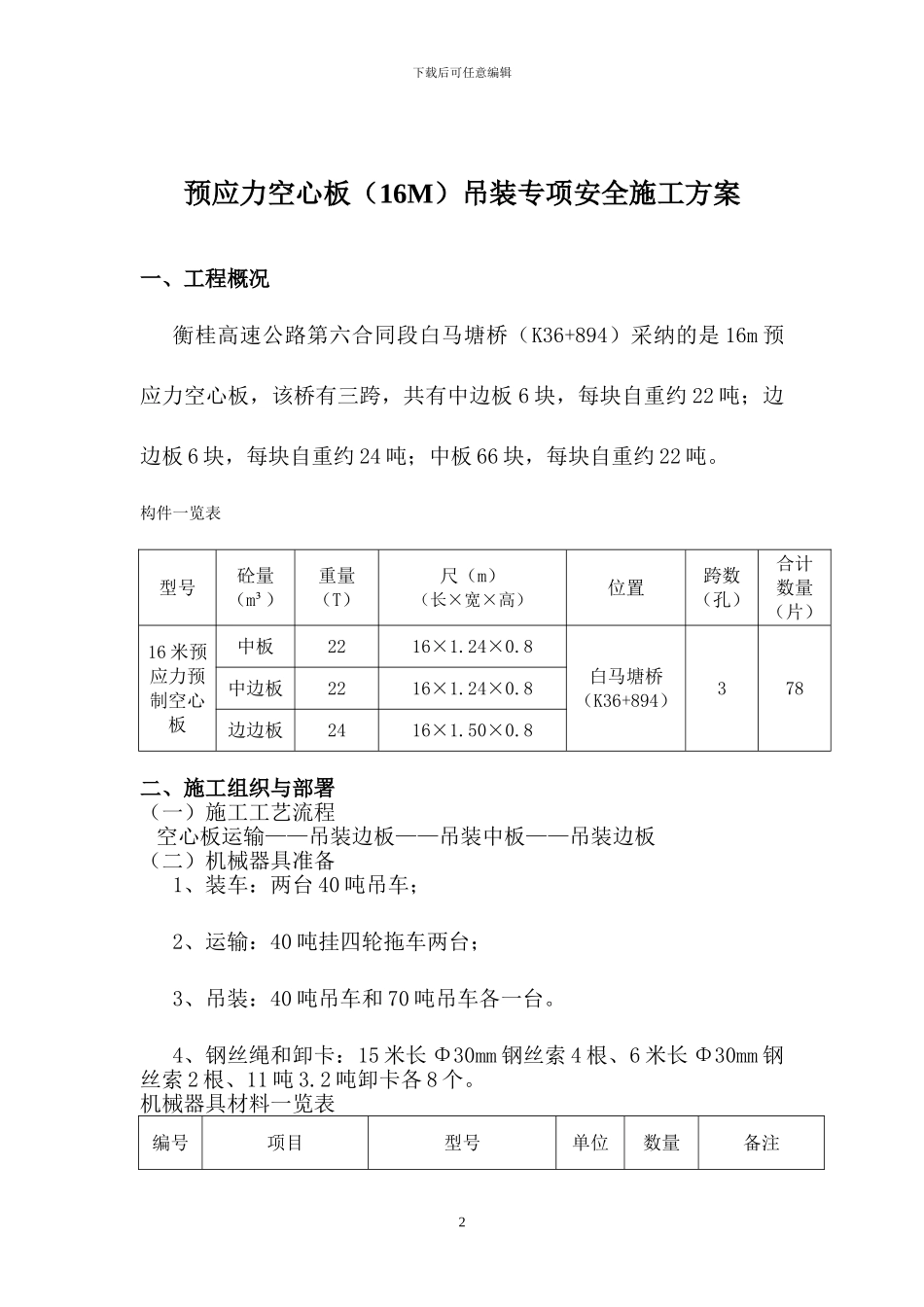

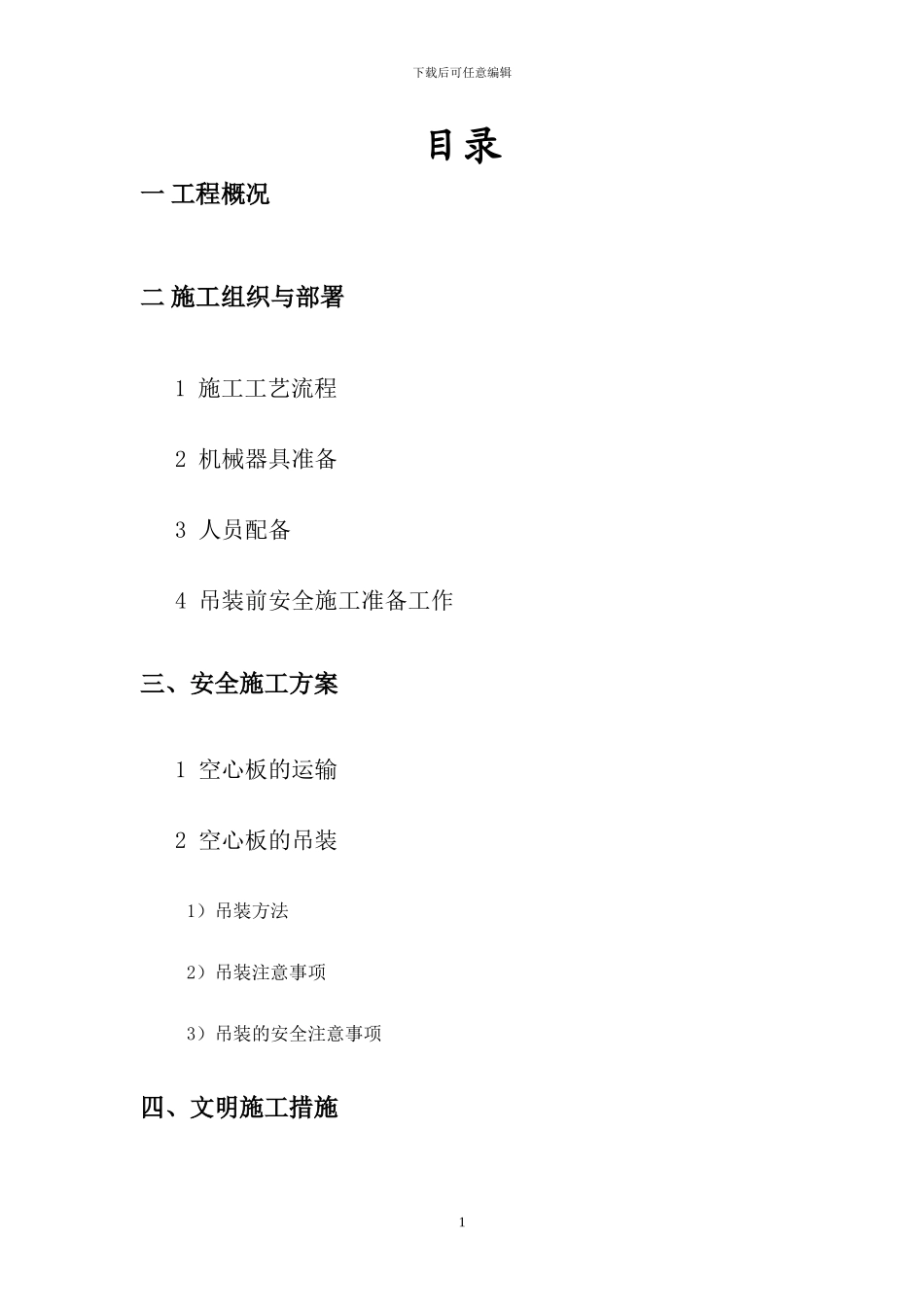

下载后可任意编辑目录一 工程概况二 施工组织与部署1 施工工艺流程2 机械器具准备3 人员配备4 吊装前安全施工准备工作三、安全施工方案1 空心板的运输2 空心板的吊装1）吊装方法2）吊装注意事项3）吊装的安全注意事项四、文明施工措施1下载后可任意编辑预应力空心板（16M）吊装专项安全施工方案一、工程概况衡桂高速公路第六合同段白马塘桥（K36+894）采纳的是 16m 预应力空心板，该桥有三跨，共有中边板 6 块，每块自重约 22 吨；边边板 6 块，每块自重约 24 吨；中板 66 块，每块自重约 22 吨。构件一览表型号砼量 （m³）重量（T）尺（m） （长×宽×高）位置跨数（孔）合计 数量（片）16 米预应力预制空心板中板2216×1.24×0.8白马塘桥（K36+894）378中边板2216×1.24×0.8边边板2416×1.50×0.8二、施工组织与部署（一）施工工艺流程 空心板运输——吊装边板——吊装中板——吊装边板（二）机械器具准备1、装车：两台 40 吨吊车；2、运输：40 吨挂四轮拖车两台；3、吊装：40 吨吊车和 70 吨吊车各一台。4、钢丝绳和卸卡：15 米长 Φ30mm 钢丝索 4 根、6 米长 Φ30mm 钢丝索 2 根、11 吨 3.2 吨卸卡各 8 个。机械器具材料一览表编号项目型号单位数量备注2下载后可任意编辑170T 汽车吊QY70 台 1 240T 汽车吊QY40 台 2 340T 平板车30∕290 台 2 配炮拖 4起吊用钢丝绳Φ30×15m 根 2 5起吊用钢丝绳Φ30×15m 根 2 6起吊用钢丝绳Φ30×6m 根 2 7卸扣11T、3.2T 只 各 8 8枕木0.2×0.2×2m根30（三）人员配备配备专业起重人员和吊车司机，持证上岗作业，配备安全员协助安全工作。共十九人。人员机构表序号姓名职务职称备注1李怀明 负责人 高级工程师 专职 2李志平 技术负责人 工程师 专职 3李中立 质量检查员 工程师 专职 4王标 施工员 助工 专职 5陈丽平 资料员 助员 专职 6高华 吊车手、安全员 工程师 专职 7唐智武 吊车手 8丁建文 司索 9卢耀波 司索 10谢星 司索 11单义 司索 12石成中 司索 13卢朗池 司索 14邱模树 指挥 15苏济美 指挥 16卢海波 指挥 17张命 司索 18金鑫施工员 工程师 19梅青施工员桥梁工程师 3下载后可任意编辑（四）吊装前安全施工准备工作1、运输道路以及吊装场地应推平并压实，保证运输与吊装施工的顺利进行。2、吊装前，应认真检查吊装设备的状况是否正常；各种吊装工具是否备齐并达到安全标...
