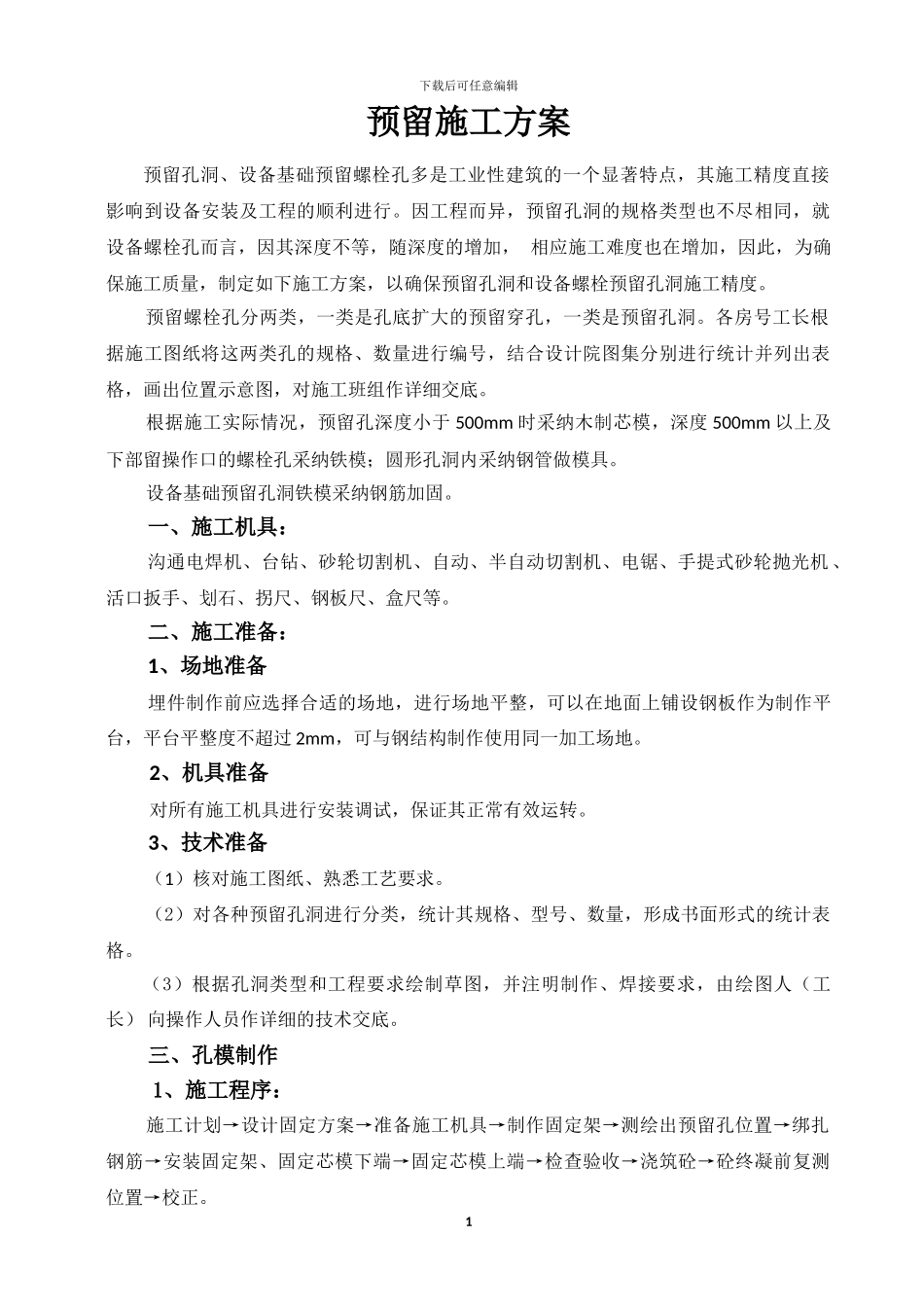

下载后可任意编辑预留施工方案预留孔洞、设备基础预留螺栓孔多是工业性建筑的一个显著特点，其施工精度直接影响到设备安装及工程的顺利进行。因工程而异，预留孔洞的规格类型也不尽相同，就设备螺栓孔而言，因其深度不等，随深度的增加，相应施工难度也在增加，因此，为确保施工质量，制定如下施工方案，以确保预留孔洞和设备螺栓预留孔洞施工精度。 预留螺栓孔分两类，一类是孔底扩大的预留穿孔，一类是预留孔洞。各房号工长根据施工图纸将这两类孔的规格、数量进行编号，结合设计院图集分别进行统计并列出表格，画出位置示意图，对施工班组作详细交底。根据施工实际情况，预留孔深度小于 500mm 时采纳木制芯模，深度 500mm 以上及下部留操作口的螺栓孔采纳铁模；圆形孔洞内采纳钢管做模具。设备基础预留孔洞铁模采纳钢筋加固。一、施工机具：沟通电焊机、台钻、砂轮切割机、自动、半自动切割机、电锯、手提式砂轮抛光机 、活口扳手、划石、拐尺、钢板尺、盒尺等。二、施工准备：1、场地准备埋件制作前应选择合适的场地，进行场地平整，可以在地面上铺设钢板作为制作平台，平台平整度不超过 2mm，可与钢结构制作使用同一加工场地。2、机具准备对所有施工机具进行安装调试，保证其正常有效运转。3、技术准备（1）核对施工图纸、熟悉工艺要求。（2）对各种预留孔洞进行分类，统计其规格、型号、数量，形成书面形式的统计表格。（3）根据孔洞类型和工程要求绘制草图，并注明制作、焊接要求，由绘图人（工长） 向操作人员作详细的技术交底。三、孔模制作1、施工程序：施工计划→设计固定方案→准备施工机具→制作固定架→测绘出预留孔位置→绑扎钢筋→安装固定架、固定芯模下端→固定芯模上端→检查验收→浇筑砼→砼终凝前复测位置→校正。1下载后可任意编辑2、铁芯模制作（1）铁模采纳 3mm 钢板制作。焊成方柱形，上小下大 1：7.5 斜度。方柱模尺寸要求长度比设计深度长 150 ｍｍ，铁模外焊 Φ12mm 长 50 ｍｍ的钢筋，钢筋穿过铁模。内表面焊 Φ12mm、30 ｍｍ长与内表面平行的短筋，以增强铁模与砼的牢固性及铁模刚度。铁模上、下口封住，设备安装时将孔芯顶口割开。（2）制作前先用划石划出其整体尺寸，切割采纳自动切割机也可采纳手工切割，切割完的料将边缘流坠去掉、打磨洁净。（3）筒模拼装时采纳焊接，成上小下大的筒形（方形或圆形）焊接时注意起弧运弧、收弧位置，其焊缝应均匀、饱满，尺寸按钢结构有关规定，在筒模外侧...
