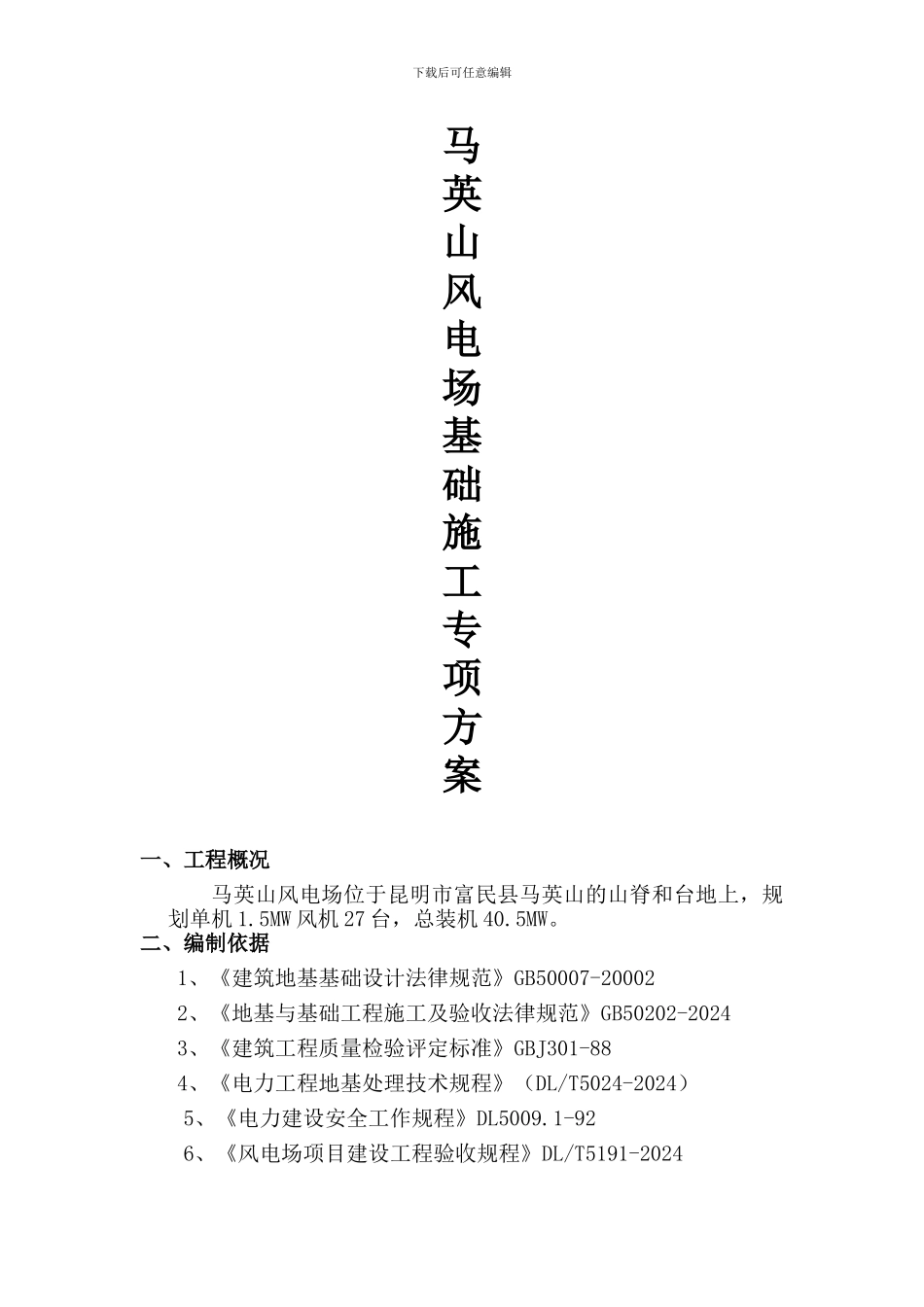

下载后可任意编辑马英山风电场基础施工专项方案一、工程概况马英山风电场位于昆明市富民县马英山的山脊和台地上,规划单机 1.5MW 风机 27 台,总装机 40.5MW。二、编制依据1、《建筑地基基础设计法律规范》GB50007-200022、《地基与基础工程施工及验收法律规范》GB50202-20243、《建筑工程质量检验评定标准》GBJ301-88 4、《电力工程地基处理技术规程》(DL/T5024-2024)5、《电力建设安全工作规程》DL5009.1-926、《风电场项目建设工程验收规程》DL/T5191-2024下载后可任意编辑7、《中华人民共和国工程建设标准强制性条文电力工程部分》2024 年版8、本卷册图纸相应的图集9、《钢筋阻锈剂使用技术规程》(YB/T9231-1998)10、《钢筋焊接及验收法律规范》(JGJ18-2024)三、主要施工机,器具3.1 主要施工计量器具GPS 1 台 水准仪 1 台 钢卷尺(50m) 2 把 钢卷尺(5m) 2 把3.2 主要施工机械、工具电焊机 5 台 弯曲机 1 台 调直机 1 台切断机 1 台 振捣器 6 台 自卸车 1 台 平板振动器 1 台 混凝土泵车 1 台 混凝土罐车 10 台 发电机 2 台 机械连接加工机器 2 台 挖掘机 5 台装载机 2 台 压路机 1 台四、劳力组织及工期安排:1.管理机构如下:工程负责人质量负责人 技术负责人 安全负责人 现场负责人 技术员 2.劳动力组织如下:普工: 30 人 钢筋工: 40 人 砼工: 20 人 电焊工: 5 人 木工: 20 人 电工: 1 人五、主要施工方案:模板系统:基础模板采纳定型钢模板,内部使用对拉螺栓加固,外部使用 Ф48×3.5 钢管做围护与主排架连成整体。钢筋直径大于 22 时接头采纳直螺纹接头,其它采纳搭接焊或搭接。砼浇注采纳罐车运输,泵车进行布料,人工振捣的方式进行。施工工艺流程:下载后可任意编辑1.施工前的准备1.1 熟悉图纸,认真查找图纸中存在的问题并汇总,待图纸会审时提出。1.2 准备图纸会审,解决检查图纸时发现的问题。1.3 计算工程量并编写材料计划。1.4 进行施工安全技术交底。在此期间完成主要施工人员和机械设备进场及临时工程的修建;完成技术交底和控制桩交接及复测、施工测量放线、施工图审查及其它施工技术准备工作;重要工序工艺参数试验。2. 放线与高程控制2.1、使用的 GPS、水准仪、塔尺要经校核合格且在有效期内。2.2、根据业主提供的控制网引出风机的定位控制线。2.3、放线完后必须经各级质检人员进行验收。3、风机基础施工3.1 土...
