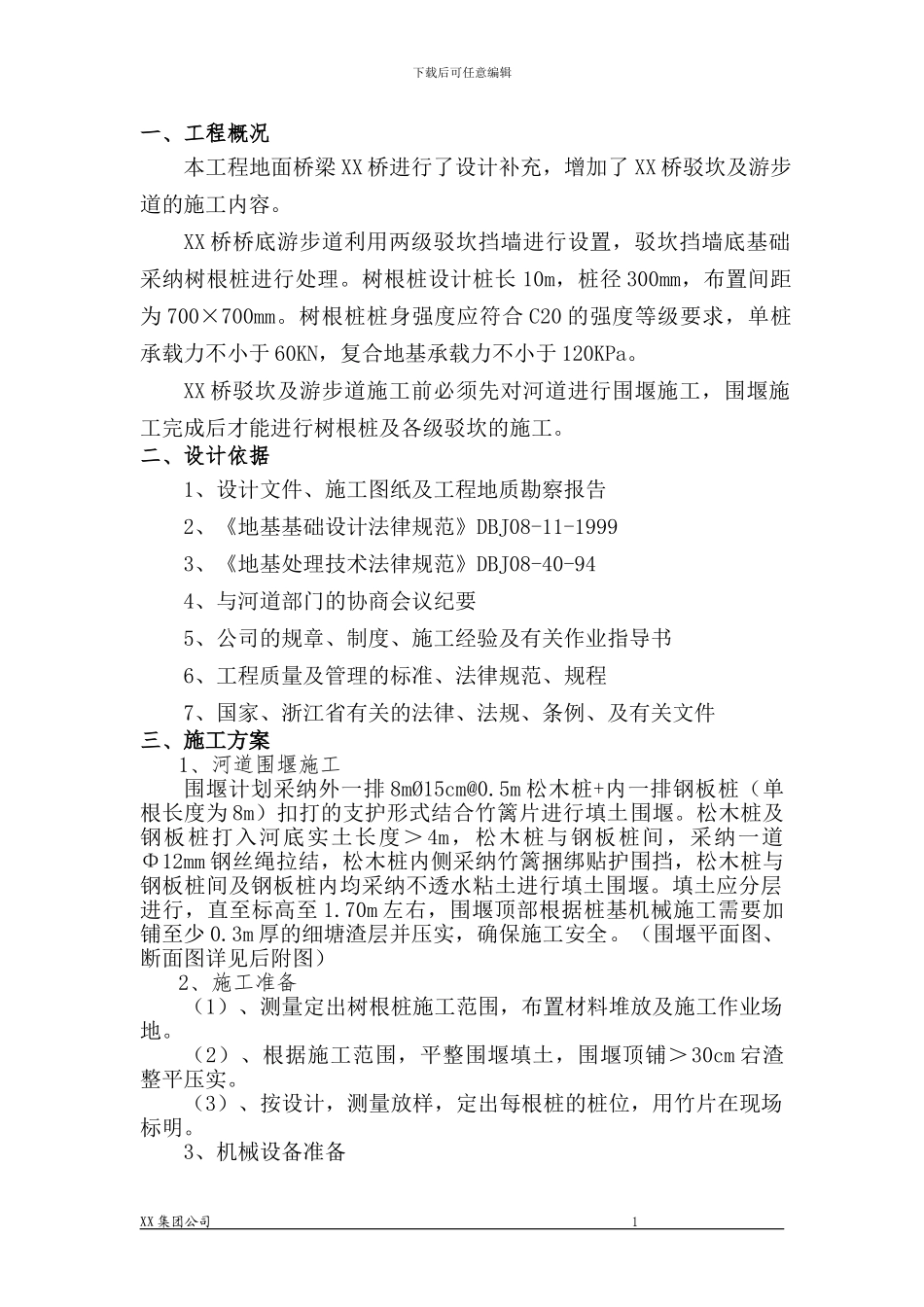

驳坎树根桩施工方案_第1页
1/6

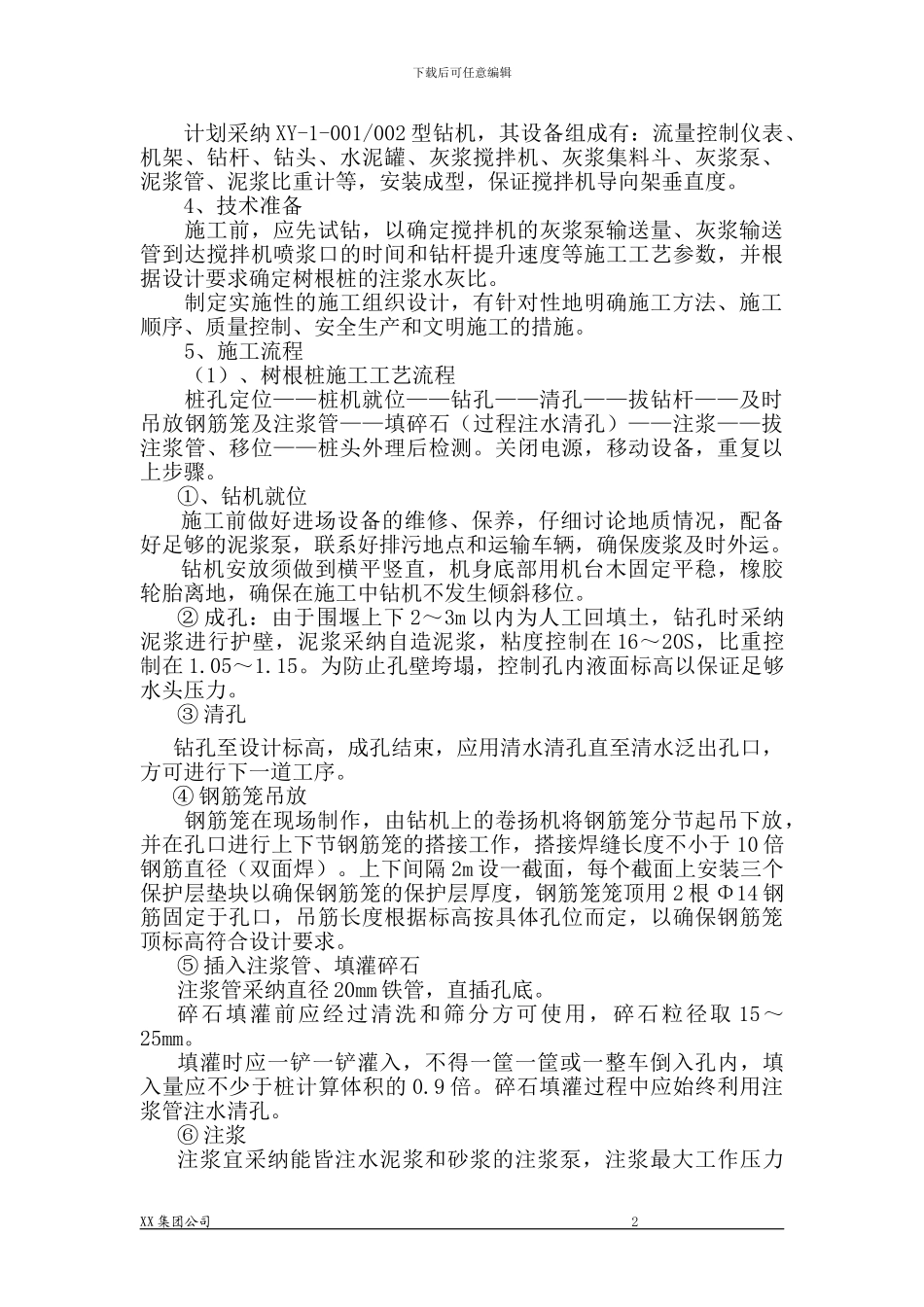

驳坎树根桩施工方案_第2页
2/6
驳坎树根桩施工方案_第3页
3/6
下载后可任意编辑一、工程概况本工程地面桥梁 XX 桥进行了设计补充,增加了 XX 桥驳坎及游步道的施工内容。XX 桥桥底游步道利用两级驳坎挡墙进行设置,驳坎挡墙底基础采纳树根桩进行处理。树根桩设计桩长 10m,桩径 300mm,布置间距为 700×700mm。树根桩桩身强度应符合 C20 的强度等级要求,单桩承载力不小于 60KN,复合地基承载力不小于 120KPa。XX 桥驳坎及游步道施工前必须先对河道进行围堰施工,围堰施工完成后才能进行树根桩及各级驳坎的施工。二、设计依据1、设计文件、施工图纸及工程地质勘察报告2、《地基基础设计法律规范》DBJ08-11-19993、《地基处理技术法律规范》DBJ08-40-944、与河道部门的协商会议纪要5、公司的规章、制度、施工经验及有关作业指导书6、工程质量及管理的标准、法律规范、规程7、国家、浙江省有关的法律、法规、条例、及有关文件三、施工方案1、河道围堰施工围堰计划采纳外一排 8mØ15cm@0.5m 松木桩+内一排钢板桩(单根长度为 8m)扣打的支护形式结合竹篱片进行填土围堰。松木桩及钢板桩打入河底实土长度>4m,松木桩与钢板桩间,采纳一道Φ12mm 钢丝绳拉结,松木桩内侧采纳竹篱捆绑贴护围挡,松木桩与钢板桩间及钢板桩内均采纳不透水粘土进行填土围堰。填土应分层进行,直至标高至 1.70m 左右,围堰顶部根据桩基机械施工需要加铺至少 0.3m 厚的细塘渣层并压实,确保施工安全。(围堰平面图、断面图详见后附图)2、施工准备(1)、测量定出树根桩施工范围,布置材料堆放及施工作业场地。(2)、根据施工范围,平整围堰填土,围堰顶铺>30cm 宕渣整平压实。(3)、按设计,测量放样,定出每根桩的桩位,用竹片在现场标明。3、机械设备准备XX 集团公司 1下载后可任意编辑计划采纳 XY-1-001/002 型钻机,其设备组成有:流量控制仪表、机架、钻杆、钻头、水泥罐、灰浆搅拌机、灰浆集料斗、灰浆泵、泥浆管、泥浆比重计等,安装成型,保证搅拌机导向架垂直度。4、技术准备施工前,应先试钻,以确定搅拌机的灰浆泵输送量、灰浆输送管到达搅拌机喷浆口的时间和钻杆提升速度等施工工艺参数,并根据设计要求确定树根桩的注浆水灰比。制定实施性的施工组织设计,有针对性地明确施工方法、施工顺序、质量控制、安全生产和文明施工的措施。5、施工流程(1)、树根桩施工工艺流程桩孔定位——桩机就位——钻孔——清孔——拔钻杆——及时吊放钢筋笼及注浆管——填碎石(过程注水清孔)——注浆——拔注...
