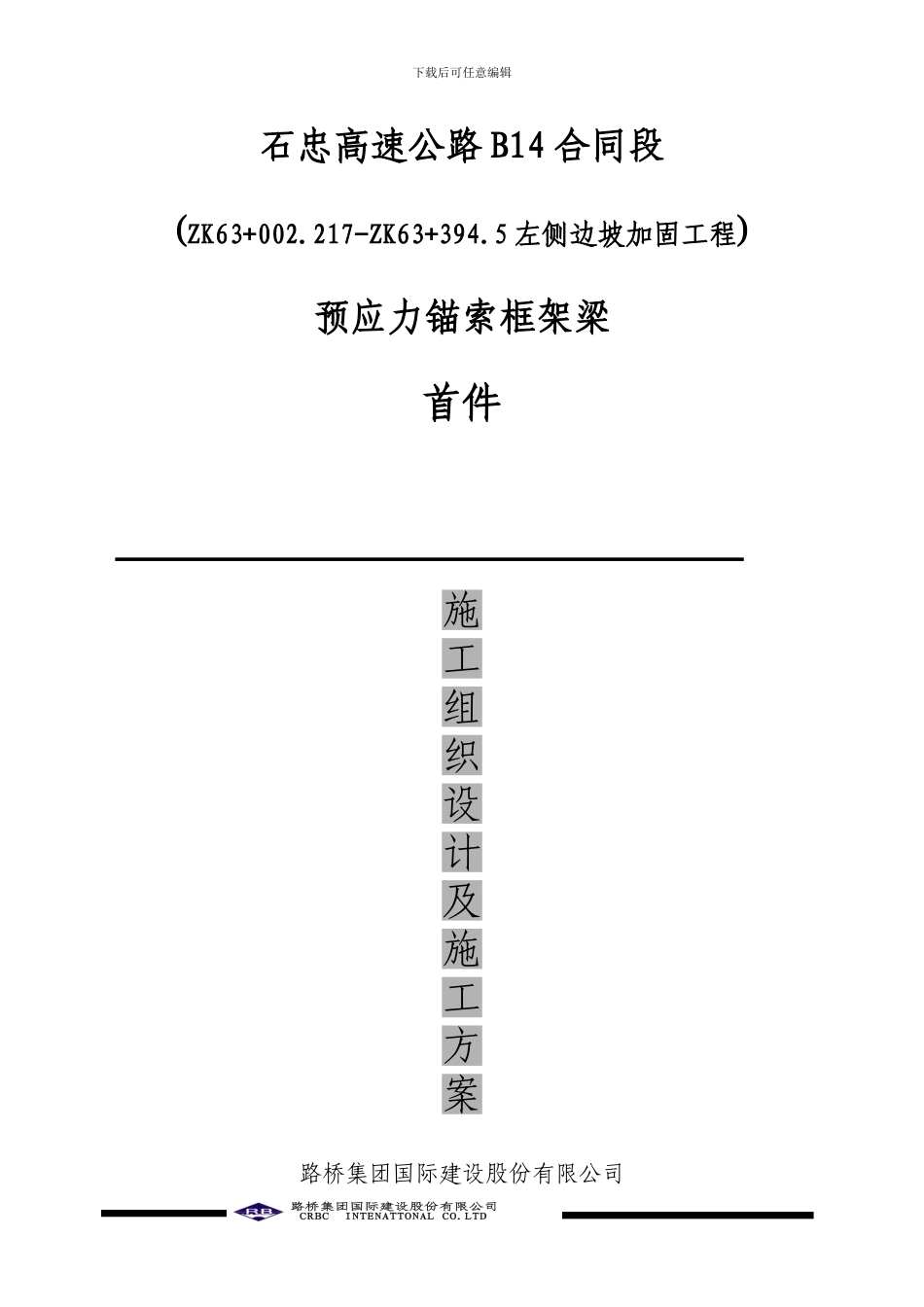

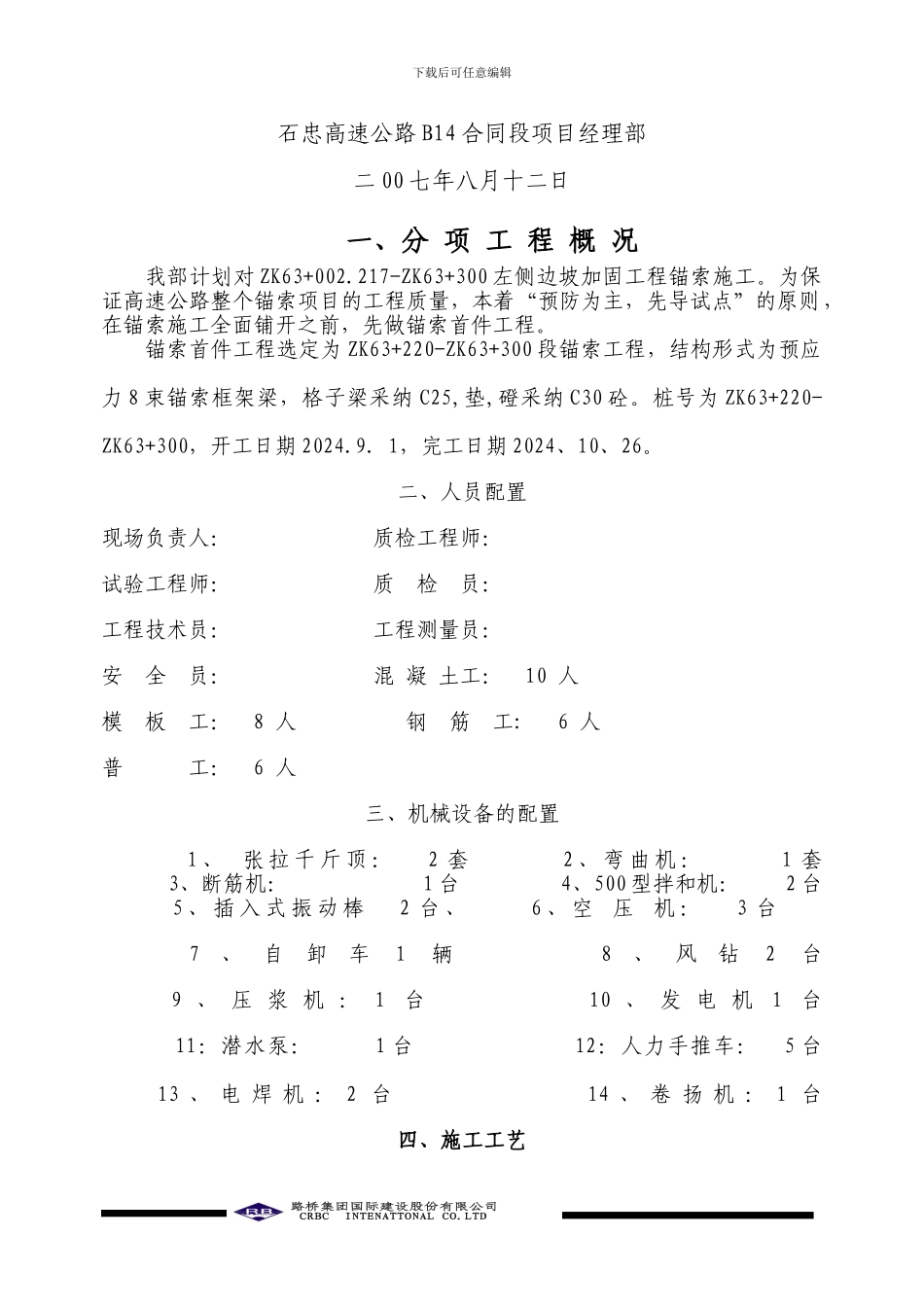

下载后可任意编辑石忠高速公路 B14 合同段(ZK63+002.217-ZK63+394.5 左侧边坡加固工程)预应力锚索框架梁首件施工组织设计及施工方案路桥集团国际建设股份有限公司 下载后可任意编辑石忠高速公路 B14 合同段项目经理部二 00 七年八月十二日一、分 项 工 程 概 况我部计划对 ZK63+002.217-ZK63+300 左侧边坡加固工程锚索施工。为保证高速公路整个锚索项目的工程质量，本着“预防为主，先导试点”的原则，在锚索施工全面铺开之前，先做锚索首件工程。锚索首件工程选定为 ZK63+220-ZK63+300 段锚索工程，结构形式为预应力 8 束锚索框架梁，格子梁采纳 C25,垫,磴采纳 C30 砼。桩号为 ZK63+220-ZK63+300，开工日期 2024.9. 1，完工日期 2024、10、26。二、人员配置现场负责人： 质检工程师： 试验工程师： 质 检 员： 工程技术员： 工程测量员： 安 全 员： 混 凝 土工： 10 人模 板 工： 8 人 钢 筋 工: 6 人普 工： 6 人三、机械设备的配置 1 、 张 拉 千 斤 顶 ： 2 套 2 、 弯 曲 机 ： 1 套 3、断筋机： 1 台 4、500 型拌和机： 2 台 5 、 插 入 式 振 动 棒 2 台 、 6 、 空 压 机 ： 3 台 7、自卸车1辆 8、风钻2台9 、 压 浆 机 ： 1台 10 、 发 电 机1台 11：潜水泵： 1 台 12：人力手推车： 5 台 13 、 电 焊 机 ： 2 台 14 、 卷 扬 机 ： 1 台 四、施工工艺 下载后可任意编辑1、锚孔测放边坡施工边挖边加固：即开挖一级，防护一级，不得一次开挖到底。根据各工点工程立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。2、钻孔设备钻孔机具的选择：根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采纳钻孔直径 130 的潜孔冲击成孔；在岩层破裂易于塌缩孔和卡钻埋钻的地层中采纳跟管钻进技术。3、钻机就位 锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。4、钻进方式钻孔要求干钻，禁止采纳水钻，以确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控...
