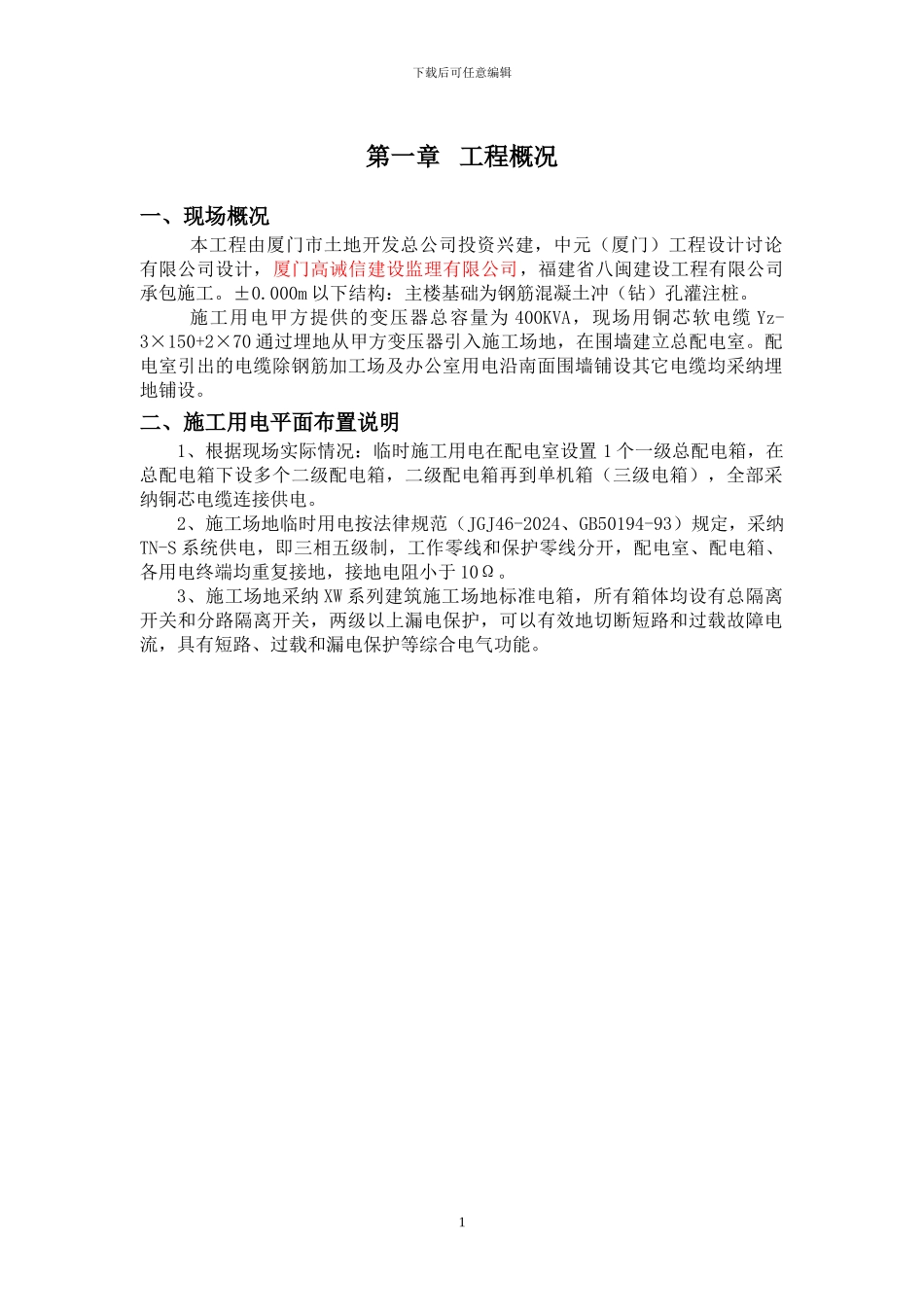

下载后可任意编辑第一章 工程概况一、现场概况本工程由厦门市土地开发总公司投资兴建，中元（厦门）工程设计讨论有限公司设计，厦门高诫信建设监理有限公司，福建省八闽建设工程有限公司承包施工。±0.000m 以下结构：主楼基础为钢筋混凝土冲（钻）孔灌注桩。施工用电甲方提供的变压器总容量为 400KVA，现场用铜芯软电缆 Yz-3×150+2×70 通过埋地从甲方变压器引入施工场地，在围墙建立总配电室。配电室引出的电缆除钢筋加工场及办公室用电沿南面围墙铺设其它电缆均采纳埋地铺设。二、施工用电平面布置说明1、根据现场实际情况：临时施工用电在配电室设置 1 个一级总配电箱，在总配电箱下设多个二级配电箱，二级配电箱再到单机箱（三级电箱），全部采纳铜芯电缆连接供电。2、施工场地临时用电按法律规范（JGJ46-2024、GB50194-93）规定，采纳TN-S 系统供电，即三相五级制，工作零线和保护零线分开，配电室、配电箱、各用电终端均重复接地，接地电阻小于 10Ω。3、施工场地采纳 XW 系列建筑施工场地标准电箱，所有箱体均设有总隔离开关和分路隔离开关，两级以上漏电保护，可以有效地切断短路和过载故障电流，具有短路、过载和漏电保护等综合电气功能。1下载后可任意编辑第二章 编制依据一、编制依据1.GB50194－93建设工程施工现场供用电安全法律规范GB50054－95低压配电设计法律规范GB50052－95供配电系统设计法律规范GB50055－93通用用电设备配电设计法律规范JGJ46－2024施工现场临时用电安全技术法律规范JGJ33－2001建筑机械使用安全规程GB5144－85建筑塔吊起重机安全技术规程2. 现场临时用电设备负荷和配置资料2下载后可任意编辑第三章 施工用电计算一、工程施工主要机械设备为满足施工要求，确保工程顺利，合理按计划进行，施工现场需配备以下主要电气机械设备：序号机械名称型号规格数量功率进场时间2塔吊QTZ120145土方开挖后进场3施工井架SCD200/200224基础时进场4插入振动器ZX-5061.1土方开挖后进场5平板振动器B-1122.2土方开挖后进场6潜水泵QY-2532土方开挖后进场7高压水泵15GC-714.5土方开挖后进场8砼搅拌机JZC35015土方开挖后进场9钢筋弯曲机GW40C23土方开挖后进场10钢筋调直机JJM-325土方开挖后进场11钢筋切断机JQ-4023土方开挖后进场12电焊机BX-350225土方开挖后进场13钢筋对焊机UN-1001100土方开挖后进场14电渣压力焊LD32410土方开挖后进场15木工圆锯MJ23452.2土方开挖后进场二、用电负荷计算根据工程施工的实际用电量情...
