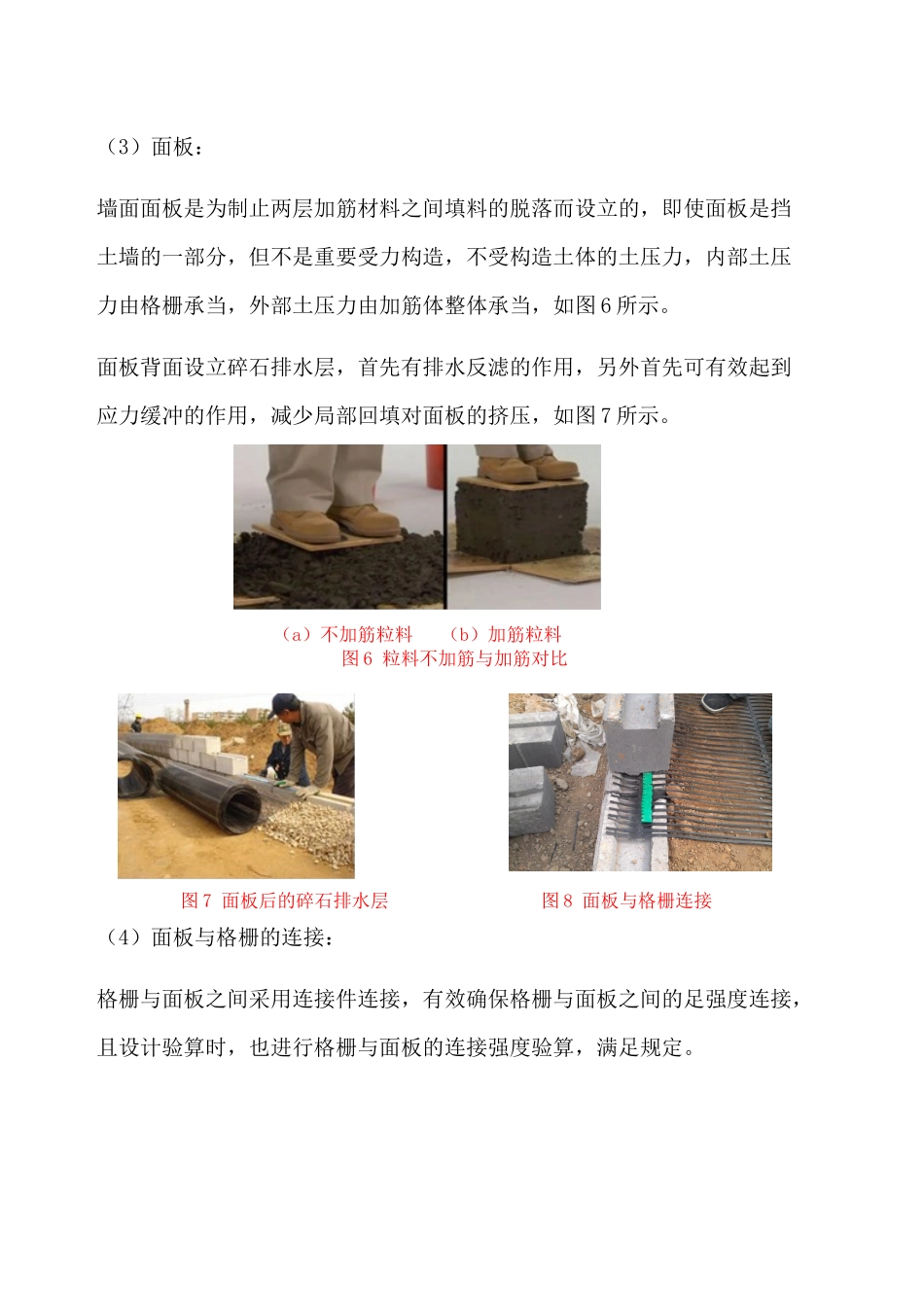

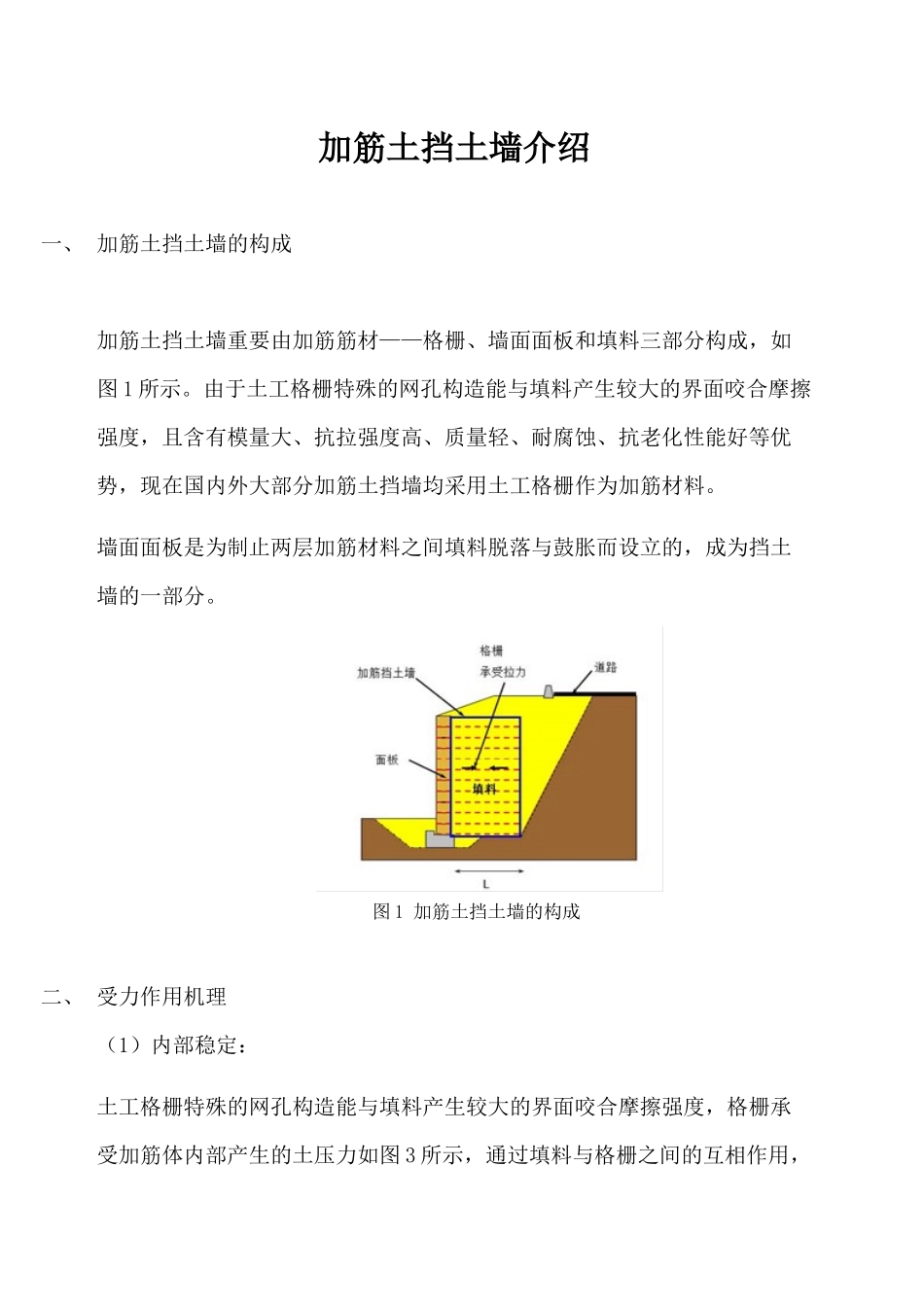

加筋土挡土墙介绍一、 加筋土挡土墙的构成 加筋土挡土墙重要由加筋筋材——格栅、墙面面板和填料三部分构成,如图 1 所示。由于土工格栅特殊的网孔构造能与填料产生较大的界面咬合摩擦强度,且含有模量大、抗拉强度高、质量轻、耐腐蚀、抗老化性能好等优势,现在国内外大部分加筋土挡墙均采用土工格栅作为加筋材料。墙面面板是为制止两层加筋材料之间填料脱落与鼓胀而设立的,成为挡土墙的一部分。 图 1 加筋土挡土墙的构成二、 受力作用机理(1)内部稳定:土工格栅特殊的网孔构造能与填料产生较大的界面咬合摩擦强度,格栅承受加筋体内部产生的土压力如图 3 所示,通过填料与格栅之间的互相作用,保持墙体的本身稳定。设计计算时,分别进行内部稳定验算,如图 2 所示。图 2 加筋土挡土墙内部稳定验算内部稳定验算时,不仅进行格栅的抗拉拔验算,还需要格栅强度验算(确保不停裂)和面板稳定验算,如图 4 所示。图 3 格栅承受土压力 图 4 格栅及面板稳定验算 (2)外部稳定:格栅与土体之间互相作用,形成一种整体,作为挡土构造,总体称之为挡土墙,以此起到挡土和承受外部土压力的作用。设计计算时,分别进行外部稳定验算,如图 5 所示。图 5 加筋土挡土墙整体稳定验算(3)面板:墙面面板是为制止两层加筋材料之间填料的脱落而设立的,即使面板是挡土墙的一部分,但不是重要受力构造,不受构造土体的土压力,内部土压力由格栅承当,外部土压力由加筋体整体承当,如图 6 所示。面板背面设立碎石排水层,首先有排水反滤的作用,另外首先可有效起到应力缓冲的作用,减少局部回填对面板的挤压,如图 7 所示。(a)不加筋粒料 (b)加筋粒料图 6 粒料不加筋与加筋对比图 7 面板后的碎石排水层 图 8 面板与格栅连接(4)面板与格栅的连接:格栅与面板之间采用连接件连接,有效确保格栅与面板之间的足强度连接,且设计验算时,也进行格栅与面板的连接强度验算,满足规定。三、 加筋土构造作为一种柔性的支护构造,因其本身的明显优势在土木工程领域得到广泛的应用。 其特点有: (1)加筋材料与土体之间互相作用,土颗粒嵌锁于格栅网孔之中,形成加筋柔性构造体; (2)构造面坡度可根据实际状况拟定,墙面坡度可选范畴较大,可从 90 度至 45 度,可有效节省占地; (3)构造面型式有多重选择,可选择生态绿化,也可选择预制混凝土模块; (4)加筋土构造为柔性构造,能有效吸取地震荷载,抗震性能较...
