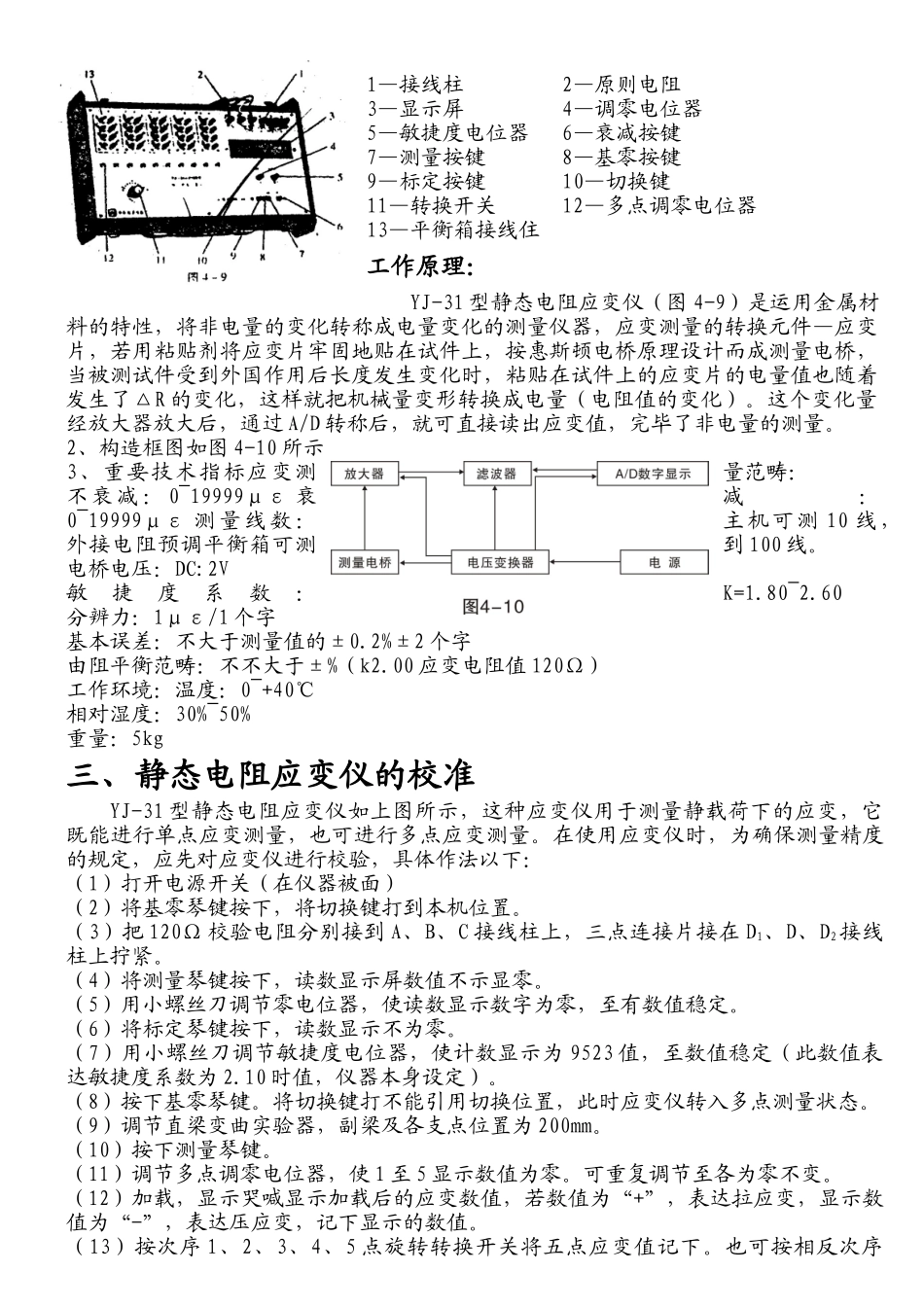

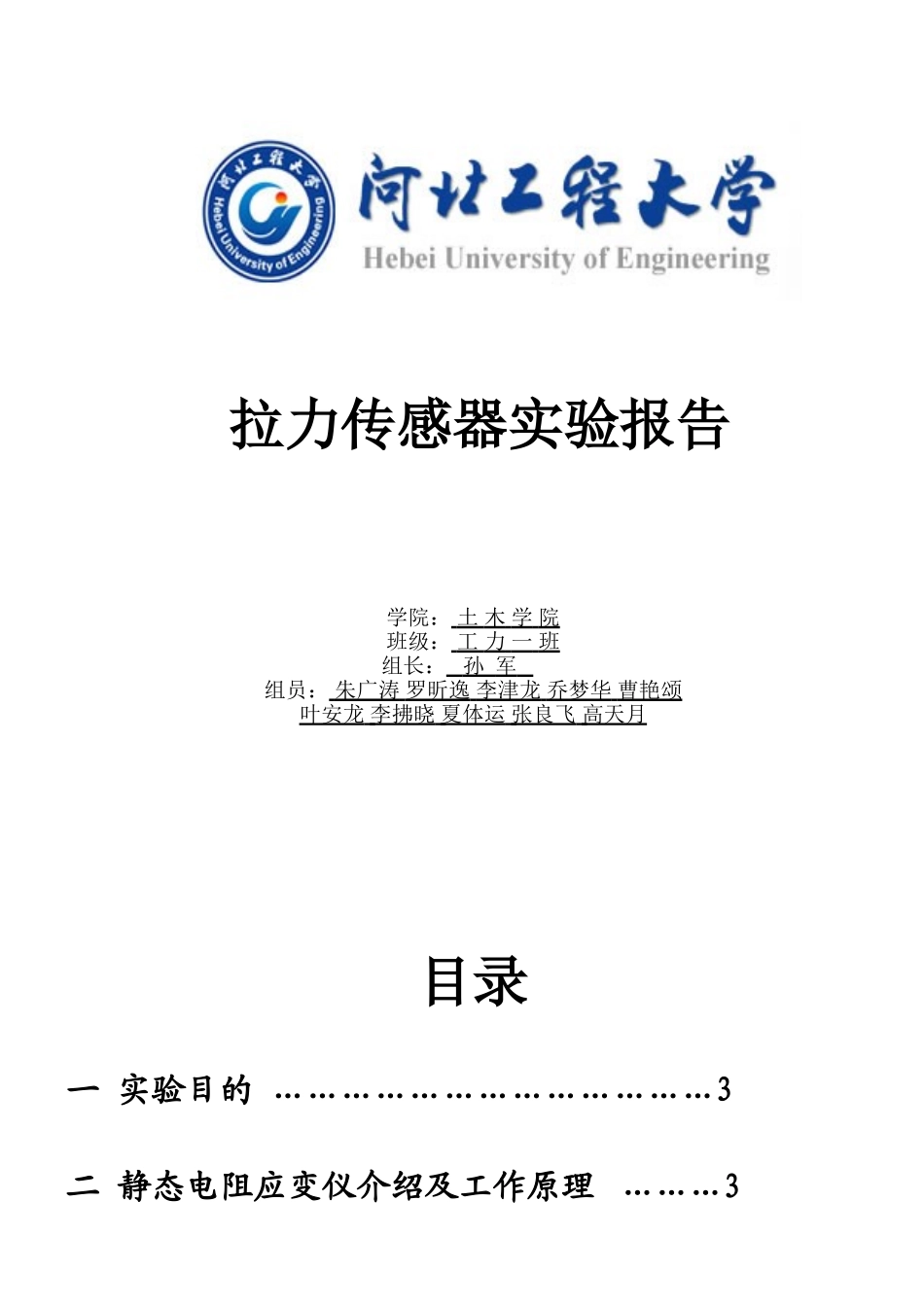

拉力传感器实验报告学院： 土 木 学 院 班级： 工 力 一 班 组长： 孙 军 组员： 朱广涛 罗昕逸 李津龙 乔梦华 曹艳颂 叶安龙 李拂晓 夏体运 张良飞 高天月 目录一 实验目的 …………………………………3二 静态电阻应变仪介绍及工作原理 ………3三 静态电阻应变仪的校准………………….4四 电阻应变片的工作原理………………….4五 粘贴电阻应变片的操作规程…………….5六 测量电路原理…………………………….6七电阻应变片和导线的连接………………..7八 拉力测试系统的标定…………………….8九 实验数据及解决………………………….9十 实验总结………………………………….9一、实验目的(1)学习并掌握悬臂梁式拉力传感器的构造、原理和设计办法。(2)理解并掌握拉力测试系统的标定办法，学会有关仪器的使用办法。(3)学会电阻应变计的筛选、粘贴、焊接、检查等操作办法。二、静态电阻应变仪介绍及工作原理静态电阻应变仪，是根据是斯顿电桥，将电阻应变片输入的阴值变化信号，解决成构件表面静态应变的精密仪器。1—接线柱 2—原则电阻3—显示屏 4—调零电位器5—敏捷度电位器 6—衰减按键7—测量按键 8—基零按键9—标定按键 10—切换键11—转换开关 12—多点调零电位器13—平衡箱接线住工作原理：YJ-31 型静态电阻应变仪（图 4-9）是运用金属材料的特性，将非电量的变化转称成电量变化的测量仪器，应变测量的转换元件—应变片，若用粘贴剂将应变片牢固地贴在试件上，按惠斯顿电桥原理设计而成测量电桥，当被测试件受到外国作用后长度发生变化时，粘贴在试件上的应变片的电量值也随着发生了△R 的变化，这样就把机械量变形转换成电量（电阻值的变化）。这个变化量经放大器放大后，通过 A/D 转称后，就可直接读出应变值，完毕了非电量的测量。2、构造框图如图 4-10 所示3、重要技术指标应变测量范畴：不 衰 减 ： 0~19999με 衰减：0~19999με 测 量 线 数 ：主机可测 10 线，外接电阻预调平衡箱可测到 100 线。电桥电压：DC:2V敏捷度系数：K=1.80~2.60分辨力：1με/1 个字基本误差：不大于测量值的±0.2%±2 个字由阻平衡范畴：不不大于±%（k2.00 应变电阻值 120Ω）工作环境：温度：0~+40℃相对湿度：30%~50%重量：5kg三、静态电阻应变仪的校准YJ-31 型静态电阻应变仪如上图所示，这种应变仪用于测量静载荷下的应变，它既能进行单点应变测量，也可进行多点应变测量...
