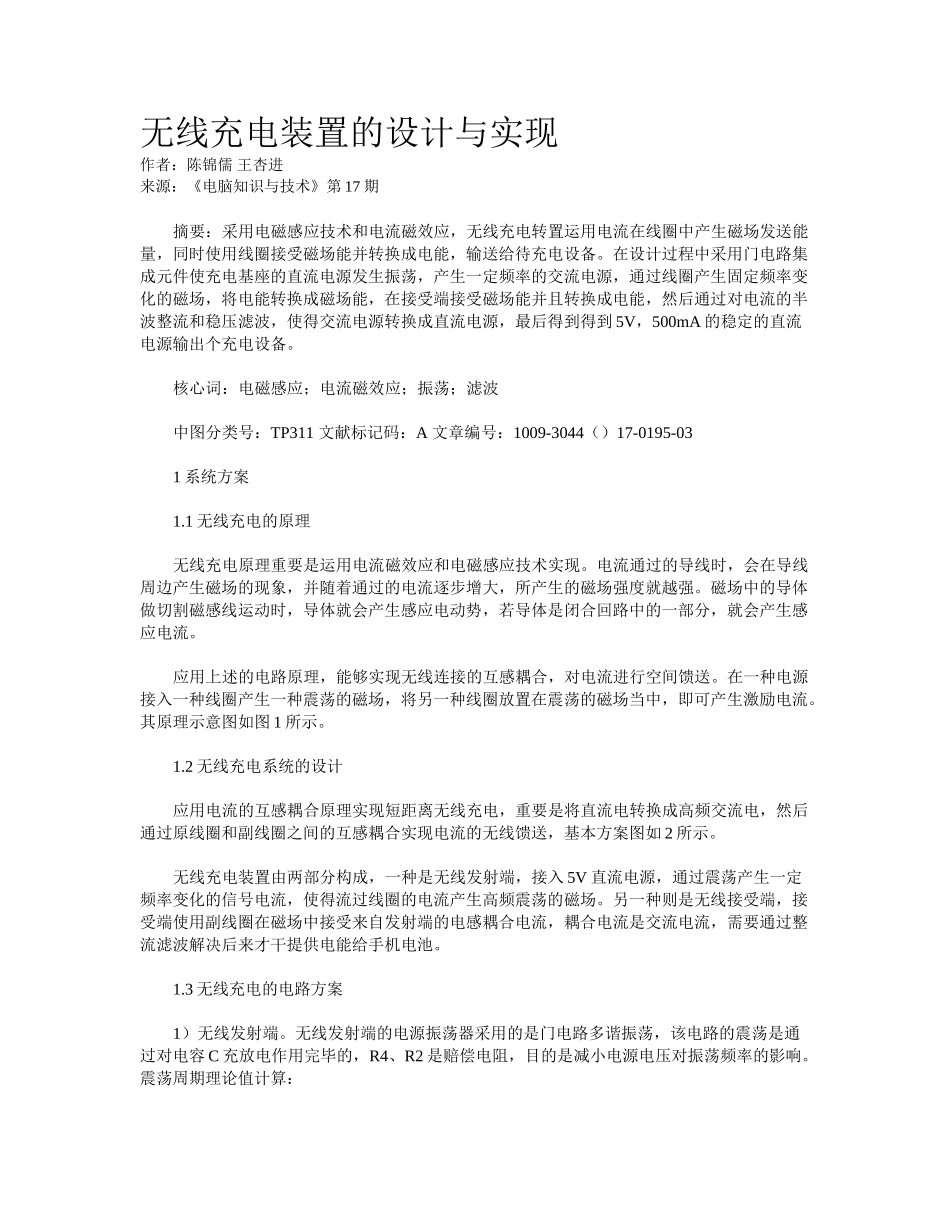

无线充电装置的设计与实现 作者：陈锦儒 王杏进来源：《电脑知识与技术》第 17 期 摘要：采用电磁感应技术和电流磁效应，无线充电转置运用电流在线圈中产生磁场发送能量，同时使用线圈接受磁场能并转换成电能，输送给待充电设备。在设计过程中采用门电路集成元件使充电基座的直流电源发生振荡，产生一定频率的交流电源，通过线圈产生固定频率变化的磁场，将电能转换成磁场能，在接受端接受磁场能并且转换成电能，然后通过对电流的半波整流和稳压滤波，使得交流电源转换成直流电源，最后得到得到 5V，500mA 的稳定的直流电源输出个充电设备。 核心词：电磁感应；电流磁效应；振荡；滤波 中图分类号：TP311 文献标记码：A 文章编号：1009-3044（）17-0195-03 1 系统方案 1.1 无线充电的原理 无线充电原理重要是运用电流磁效应和电磁感应技术实现。电流通过的导线时，会在导线周边产生磁场的现象，并随着通过的电流逐步增大，所产生的磁场强度就越强。磁场中的导体做切割磁感线运动时，导体就会产生感应电动势，若导体是闭合回路中的一部分，就会产生感应电流。 应用上述的电路原理，能够实现无线连接的互感耦合，对电流进行空间馈送。在一种电源接入一种线圈产生一种震荡的磁场，将另一种线圈放置在震荡的磁场当中，即可产生激励电流。其原理示意图如图 1 所示。 1.2 无线充电系统的设计 应用电流的互感耦合原理实现短距离无线充电，重要是将直流电转换成高频交流电，然后通过原线圈和副线圈之间的互感耦合实现电流的无线馈送，基本方案图如 2 所示。 无线充电装置由两部分构成，一种是无线发射端，接入 5V 直流电源，通过震荡产生一定频率变化的信号电流，使得流过线圈的电流产生高频震荡的磁场。另一种则是无线接受端，接受端使用副线圈在磁场中接受来自发射端的电感耦合电流，耦合电流是交流电流，需要通过整流滤波解决后来才干提供电能给手机电池。 1.3 无线充电的电路方案 1）无线发射端。无线发射端的电源振荡器采用的是门电路多谐振荡，该电路的震荡是通过对电容 C 充放电作用完毕的，R4、R2 是赔偿电阻，目的是减小电源电压对振荡频率的影响。震荡周期理论值计算： 震荡周期实际值：确保波形不失真状况下，频率选用范畴为 500K～2.68MHz。为了满足实际应用状况，故所选的多谐振荡的电路方案如图 3 所示。 2）无线接受端。无线接受端相称于一种线性稳压电源，控制电路从副线圈获得交流电，运用二极管的...
