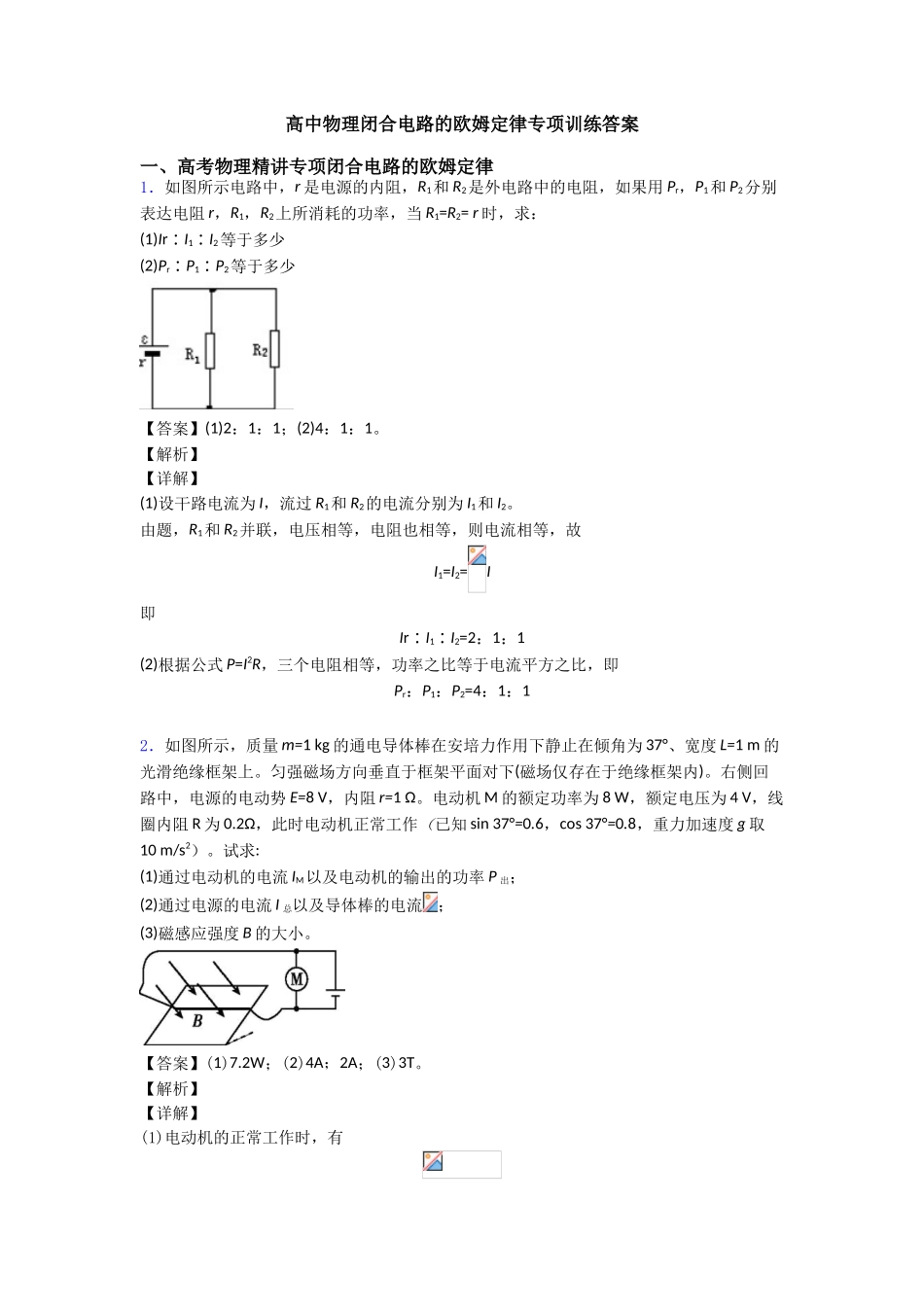

高中物理闭合电路的欧姆定律专项训练答案一、高考物理精讲专项闭合电路的欧姆定律1．如图所示电路中，r 是电源的内阻，R1和 R2是外电路中的电阻，如果用 Pr，P1和 P2分别表达电阻 r，R1，R2上所消耗的功率，当 R1=R2= r 时，求：(1)Ir∶I1∶I2等于多少(2)Pr∶P1∶P2等于多少【答案】(1)2：1：1；(2)4：1：1。【解析】【详解】(1)设干路电流为 I，流过 R1和 R2的电流分别为 I1和 I2。由题，R1和 R2并联，电压相等，电阻也相等，则电流相等，故I1=I2=I即Ir∶I1∶I2=2：1：1(2)根据公式 P=I2R，三个电阻相等，功率之比等于电流平方之比，即Pr：P1：P2=4：1：12．如图所示，质量 m=1 kg 的通电导体棒在安培力作用下静止在倾角为 37°、宽度 L=1 m 的光滑绝缘框架上。匀强磁场方向垂直于框架平面对下(磁场仅存在于绝缘框架内)。右侧回路中，电源的电动势 E=8 V，内阻 r=1 Ω。电动机 M 的额定功率为 8 W，额定电压为 4 V，线圈内阻 R 为 0.2Ω，此时电动机正常工作（已知 sin 37°=0.6，cos 37°=0.8，重力加速度 g 取10 m/s2）。试求:(1)通过电动机的电流 IM以及电动机的输出的功率 P 出；(2)通过电源的电流 I 总以及导体棒的电流；(3)磁感应强度 B 的大小。【答案】(1)7.2W；(2)4A；2A；(3)3T。【解析】【详解】(1)电动机的正常工作时，有因此故电动机的输出功率为(2)对闭合电路有因此；故流过导体棒的电流为(3)因导体棒受力平衡，则由 可得磁感应强度为3．如图所示，E=l0V，r=1Ω，R1=R3=5Ω，R2=4Ω，C=100，当断开时，电容器中带电粒子正好处在静止状态；求：(1) S 闭合后，带电粒子加速度的大小和方向；(2) S 闭合后流过 R3的总电荷量．【答案】(1) g，方向竖直向上 (2)4×10－4C【解析】【详解】（1）开始带电粒子正好处在静止状态，必有 qE＝mg 且 qE 竖直向上．S 闭合后，qE＝mg 的平衡关系被打破．S 断开时，带电粒子正好处在静止状态，设电容器两极板间距离为 d，有，S 闭合后，设带电粒子加速度为 a，则，解得 a＝g，方向竖直向上．（2）S 闭合后，流过 R3的总电荷量等于电容器上电荷的增加量，因此ΔQ＝C（UC′－UC）＝4×10－4C4．如图所示，电源电动势 E＝27 V，内阻 r＝2 Ω，固定电阻 R2＝4 Ω，R1为光敏电阻．C 为平行板电容器，其电容 C＝3pF，虚线到两极板距离相等，极板长 L＝0.2 m，间距 d＝1.0×10－2 m．P 为一圆盘，由形状相似透光率不同...
