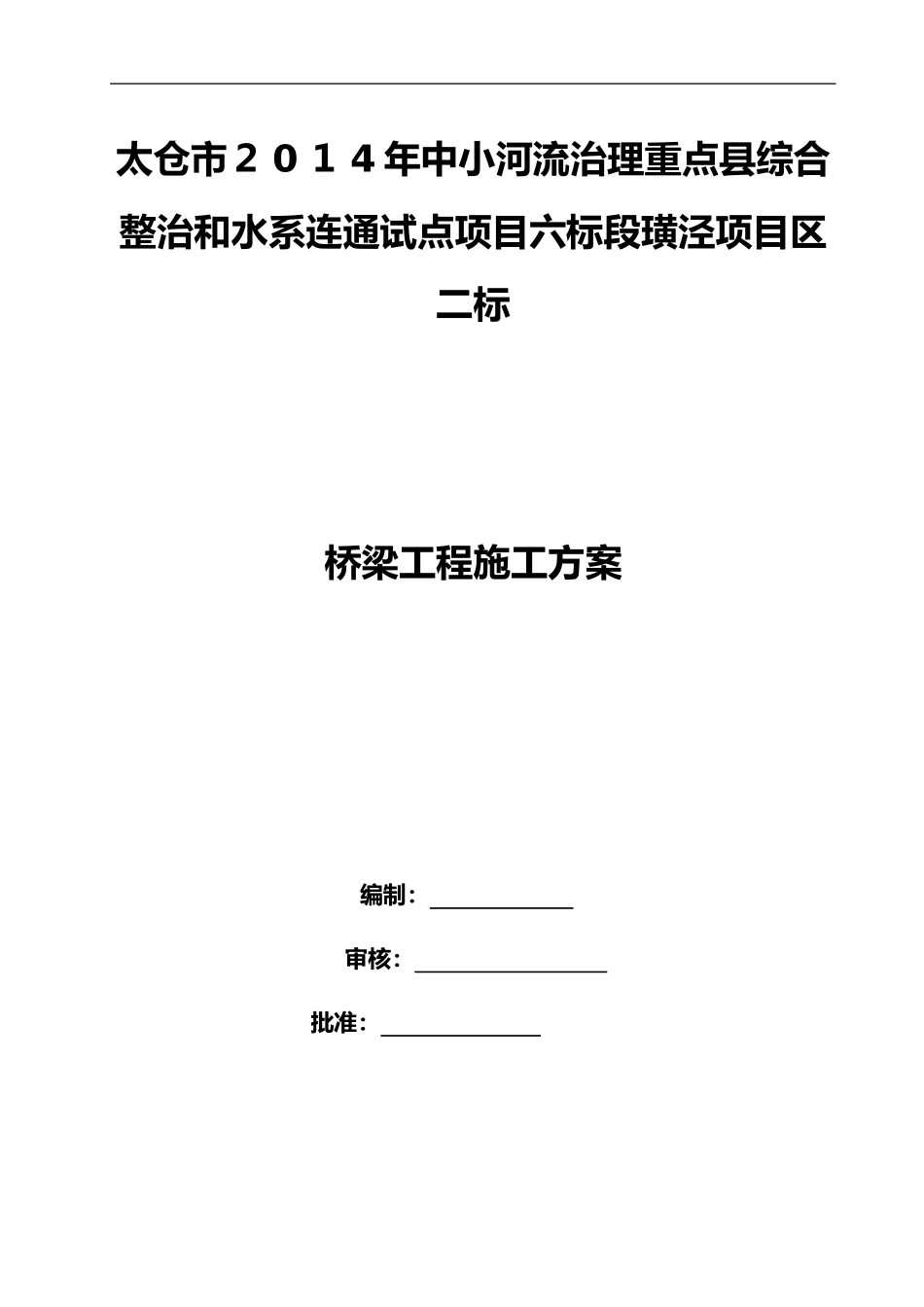

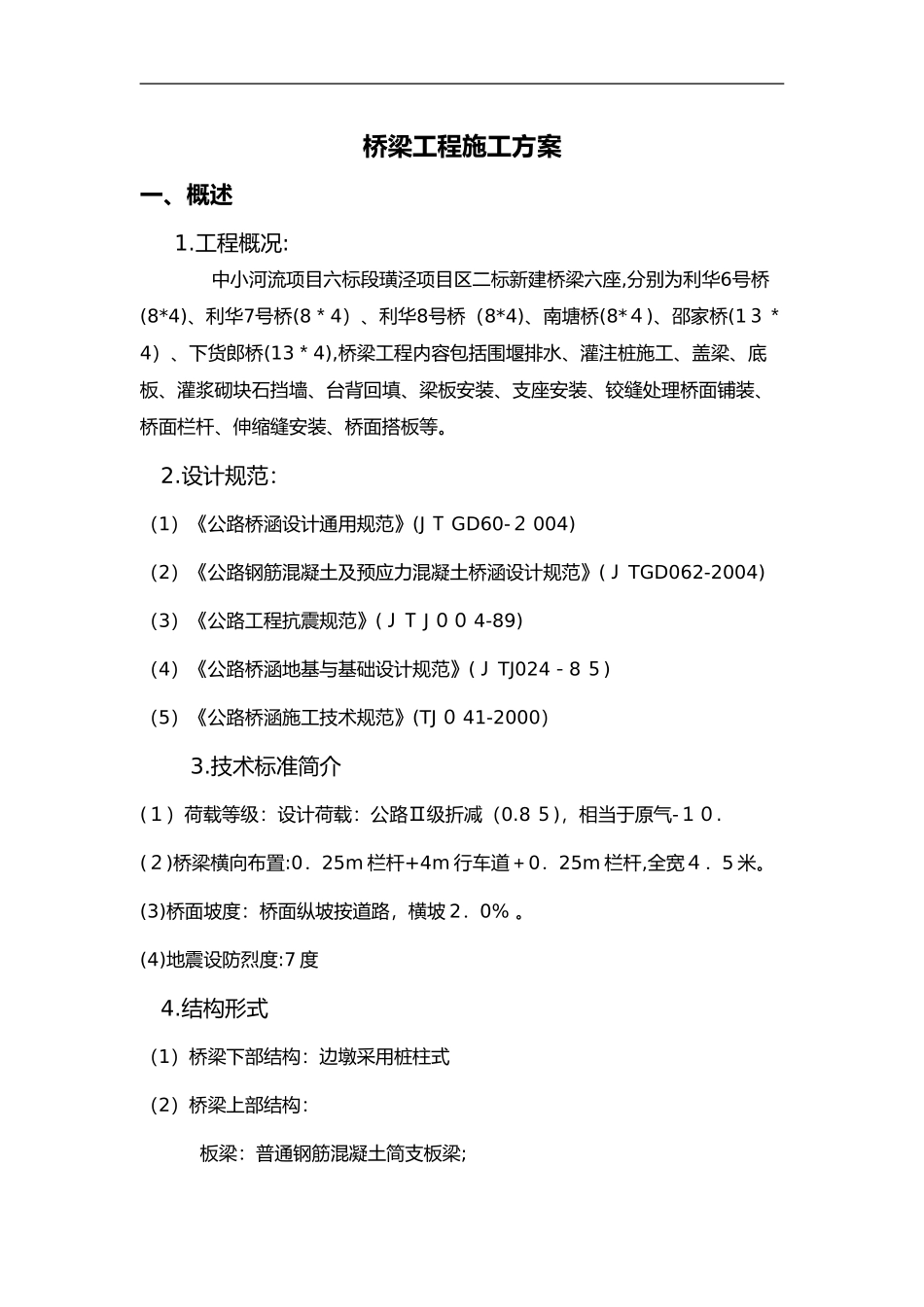

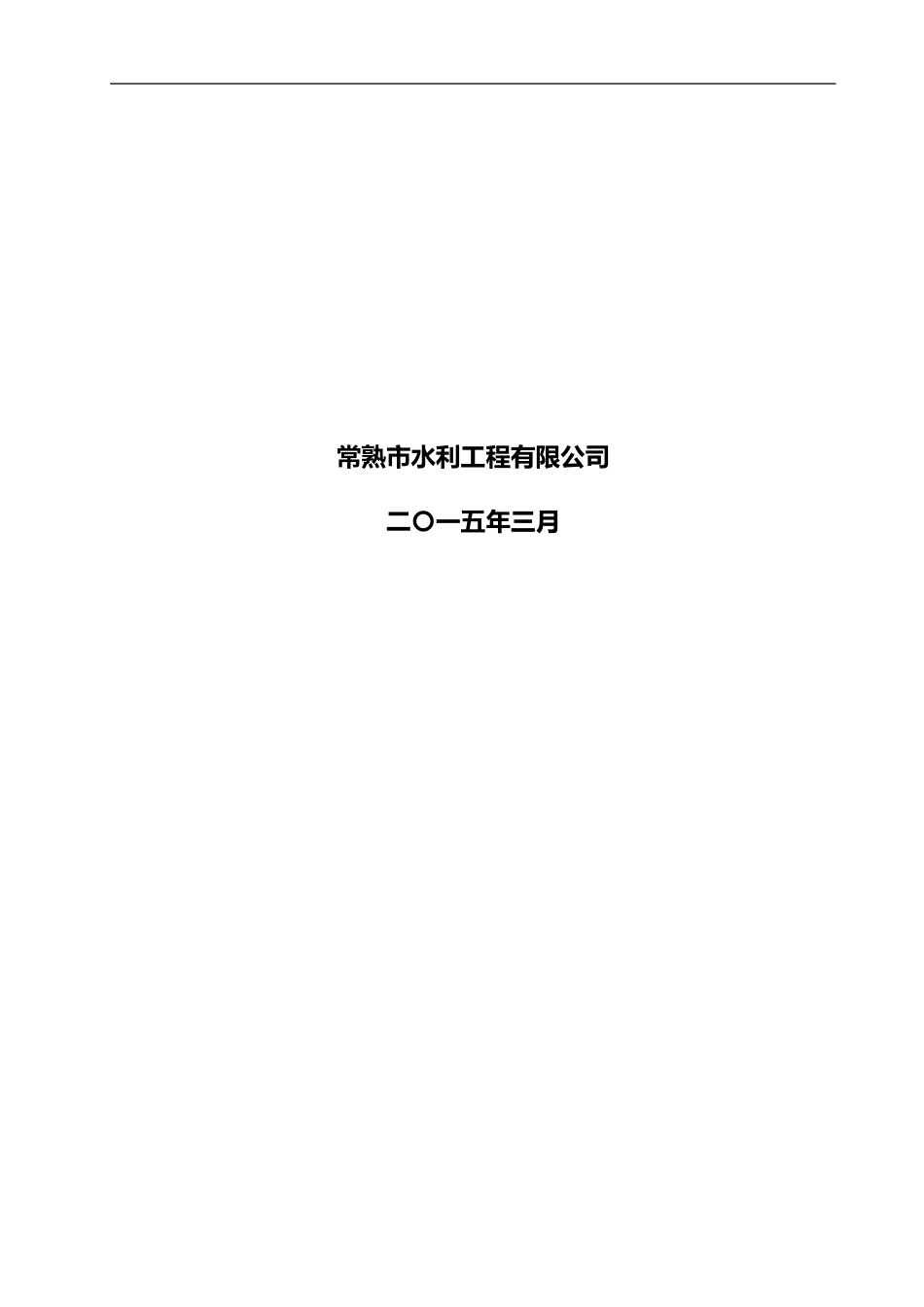

太仓市２0１4年中小河流治理重点县综合整治和水系连通试点项目六标段璜泾项目区二标桥梁工程施工方案编制：审核：批准：常熟市水利工程有限公司二〇一五年三月桥梁工程施工方案一、概述1.工程概况:中小河流项目六标段璜泾项目区二标新建桥梁六座,分别为利华6号桥(8*4)、利华7号桥(8＊4）、利华8号桥（8*4)、南塘桥(8*４)、邵家桥(1３＊4）、下货郎桥(13＊4),桥梁工程内容包括围堰排水、灌注桩施工、盖梁、底板、灌浆砌块石挡墙、台背回填、梁板安装、支座安装、铰缝处理桥面铺装、桥面栏杆、伸缩缝安装、桥面搭板等。2.设计规范：（1）《公路桥涵设计通用规范》(JＴGD60-２004)（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》(ＪTGD062-2004)（3）《公路工程抗震规范》(ＪＴJ００4-89)（4）《公路桥涵地基与基础设计规范》(ＪTJ024－8５)（5）《公路桥涵施工技术规范》(TJ０41-2000）3.技术标准简介(１）荷载等级：设计荷载：公路Ⅱ级折减（0.8５)，相当于原气-１０.(２)桥梁横向布置:0．25m栏杆+4m行车道＋0．25m栏杆,全宽４．5米。(3)桥面坡度：桥面纵坡按道路，横坡2．0%。(4)地震设防烈度:7度4.结构形式（1）桥梁下部结构：边墩采用桩柱式（2）桥梁上部结构：板梁：普通钢筋混凝土简支板梁;桥面铺装：10-12ｃmC30混凝土；伸缩缝：D60型仿毛勒伸缩缝；支座:GYＺ１50*28mm圆板橡胶支座；栏杆:混凝土简易栏杆。５.主要结构简介(1）板梁：Ｃ30混凝土(2)桥面铺装:Ｃ30混凝土(3）盖梁：C30混凝土(4）接坡基础:C3０混凝土（5）压顶：Ｃ30混凝土(6）栏杆：C30混凝土（7）灌注桩：C30混凝土二、便道修筑1.修筑便道由于中小河流农桥有六座需拆除改建桥梁,施工前我项目部将修筑便道及便桥保证当地居民的出行与交通运输。2.交通安全维护为保障当地居民安全出行,在便道的两侧采用毛竹设置隔离栅,在内侧刷红白相间的油漆或贴上反光膜，保证夜间运行安全。在便道两端的入口各设置各限载警示牌，以限制大型社会车辆运行，从而保证便道的使用安全。3.便道使用的维护在使用过程中及时将破坏的便道隔离栅恢复，经常对破损的级配碎石路面进行恢复碾压。4.便道使用中的交通管制措施便道在正式使用后禁止社会大型车辆、货车运行,对便道行车进行限载、限通的交通管制措施，限载吨为５t,限速为５km/h。三、施工方案（一）、老桥拆除1.老桥拆除施工工期机械进场施工准备１天施工便道修4天主桥拆除４天残骸清理及便道加固维修3天2.交通管制及疏导项目部分别在便道的两端设置交通警示灯，在施工区域利用毛竹、松木建立隔离区,粘贴交通禁行标志和反光条。3.施工作业区维护封闭施工期间将全封闭施工4.老桥拆除施工方案老桥拆除的总体方案为：用机械破碎机将老桥每一跨的空心板分别凿断下落于老桥下的施工平台上。用机械破碎机将已断落至原桥下施工作业平台上的空心板梁就地破碎，用挖掘机或装载机将破碎后的混凝土装车外运。(二)、施工总布置及施工准备1.场内外交通道路本工程施工交通较为便利，利用现有的乡镇道路,可以满足施工需要，可以保证施工机械设备、材料、物资等运输进、退场等。场内交通道路将根据现场临时设施的布置情况，充分搞好场地平整，然后布置交通道路。2．施工用水生活用水:施工现场生活用水采取打井抽取地下水。施工生产用水:就近抽取河内经检验合格的河水。3.通讯、照明和动力施工现场各主要人员都配备手机,可以很方便地和外界联络。同时，我们的项目经理部将安装程控电话,配备传真机，以满足施工需要,保持通讯畅通。4.临时生产设施在各临设区内设置砂石料场、拌和场、水泥仓库,砂石料场、拌和场、水泥仓库、木工、钢筋、金属加工场地等。５．砂石料系统在临设区设砂子料场,石子料场。砂石料场采用15cm碎石作垫层,并设0.5％排水坡度，坡向设排水沟,确保砂石纯净，减少含泥量和控制含水量,并在中间砌墙隔开,分仓堆放。6.砼及砂浆拌和系统为确保砼的浇筑质量,在各临设区均设立内砼拌和场。每个砼拌和场设1台３50砼拌和机,设２0m3蓄水池，抽取河水,作为拌和用水。生产区内设２0m2水泥库一间,可储存水泥。7.砼构件预制场考虑到预制场地的设置和交通、材料的进场等综合因素,本工程中心预...
