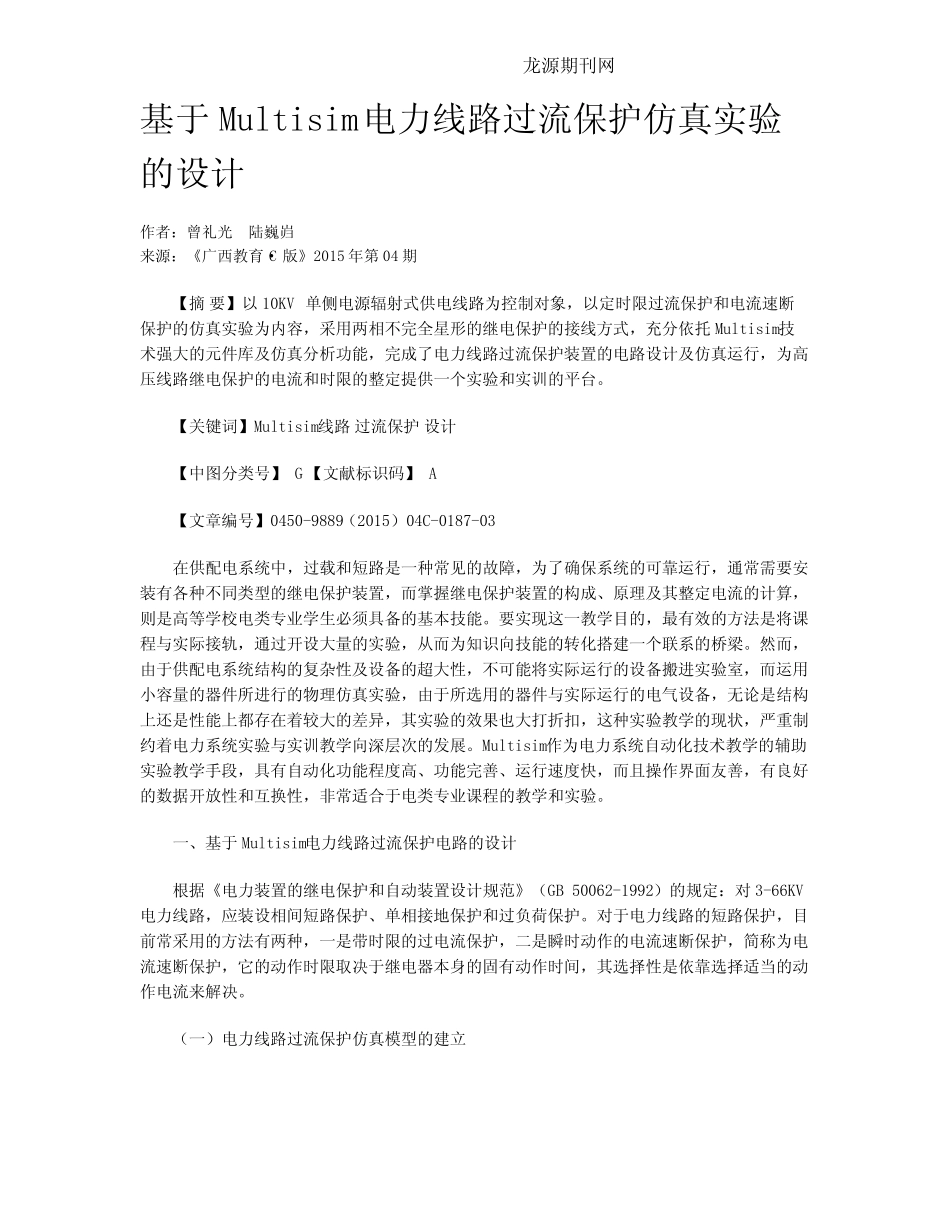

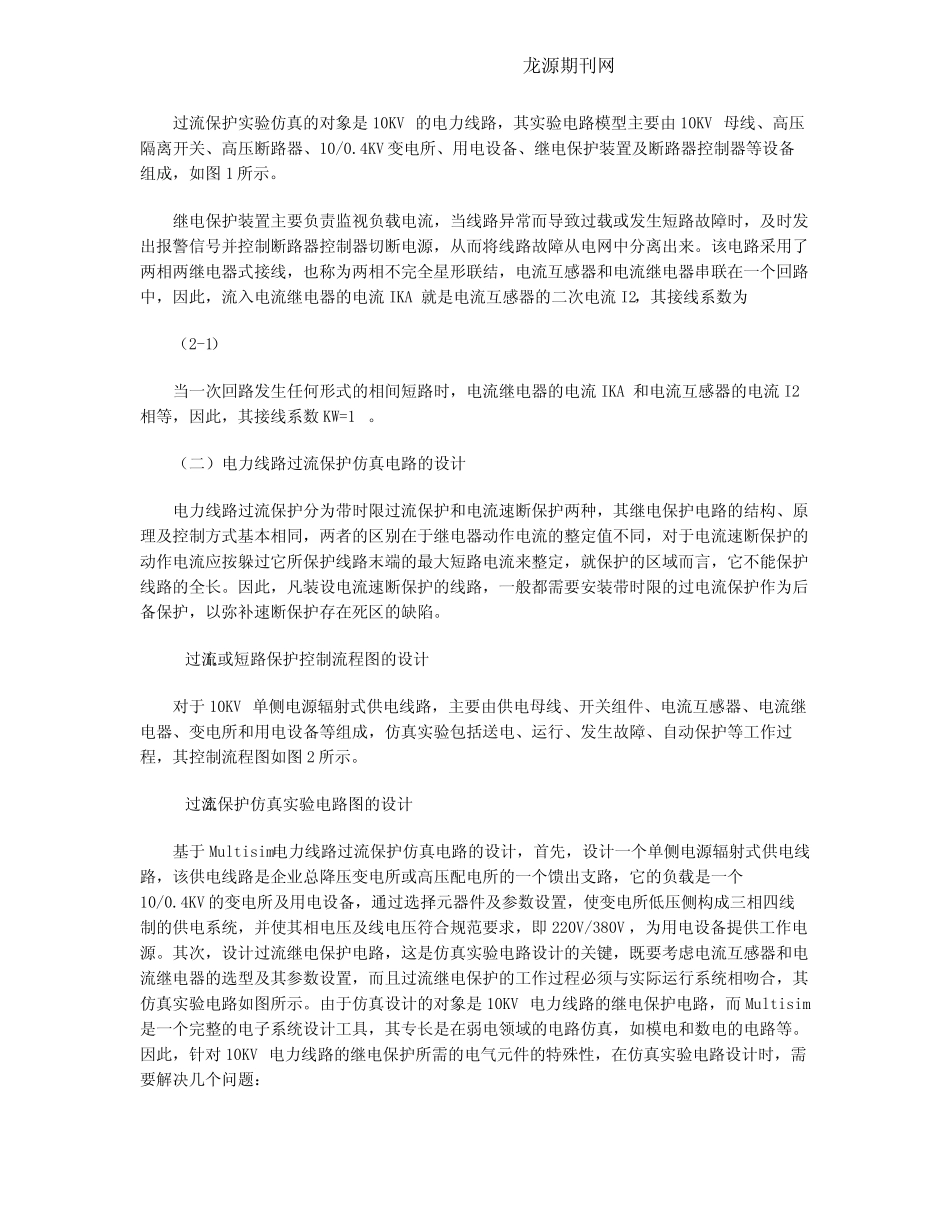

龙 源 期 刊 网 基 于 Multisim电 力 线 路 过 流 保 护 仿 真 实 验的 设 计 作 者 ： 曾 礼 光 陆 巍 岿 来 源 ： 《 广 西 教 育 ·C 版 》 2015 年 第 04 期 【 摘 要 】 以 10KV 单 侧 电 源 辐 射 式 供 电 线 路 为 控 制 对 象 ， 以 定 时 限 过 流 保 护 和 电 流 速 断保 护 的 仿 真 实 验 为 内 容 ， 采 用 两 相 不 完 全 星 形 的 继 电 保 护 的 接 线 方 式 ， 充 分 依 托 Multisim 技术 强 大 的 元 件 库 及 仿 真 分 析 功 能 ， 完 成 了 电 力 线 路 过 流 保 护 装 置 的 电 路 设 计 及 仿 真 运 行 ， 为 高压 线 路 继 电 保 护 的 电 流 和 时 限 的 整 定 提 供 一 个 实 验 和 实 训 的 平 台 。 【 关 键 词 】 Multisim 线 路 过 流 保 护 设 计 【 中 图 分 类 号 】 G 【 文 献 标 识 码 】 A 【 文 章 编 号 】 0450-9889（ 2015） 04C-0187-03 在 供 配 电 系统中 ， 过 载和 短路 是一 种常见的 故障， 为 了 确保 系统的 可靠运 行 ， 通常需要 安装 有各种不 同类 型的 继 电 保 护 装 置 ， 而掌握继 电 保 护 装 置 的 构成 、原理及 其整 定 电 流 的 计 算，则是高 等学校 电 类 专 业 学生 必 须 具 备 的 基 本 技 能 。 要 实 现 这 一 教 学目 的 ， 最 有效 的 方 法 是将 课程 与 实 际 接 轨 ， 通过 开 设 大 量 的 实 验 ， 从 而为 知 识 向 技 能 的 转 化 搭 建 一 个 联 系的 桥 梁 。 然 而，由 于 供 配 电 系统结 构的 复 杂 性 及 设 备 的 超 大 性 ， 不 可能 将 实 际 运 行 的 设 备 搬 进 实 验 室 ， 而运 用小 容 量 的 器 件 所 进 行 的 物 理仿 真 实 验 ， 由 于 所 选 用 的 器 件 与 实 际 运 行 的 电 气 设 备 ， 无 论 是结 构上 还 是性 能 上 都 存 在 着 较 大 的 差 异 ， 其实 验 的 效 果 也 大 打 折 扣 ， 这 种实 验 教 学的 现 状 ， 严 重 制约 着 电 力 系统实 验 ...
