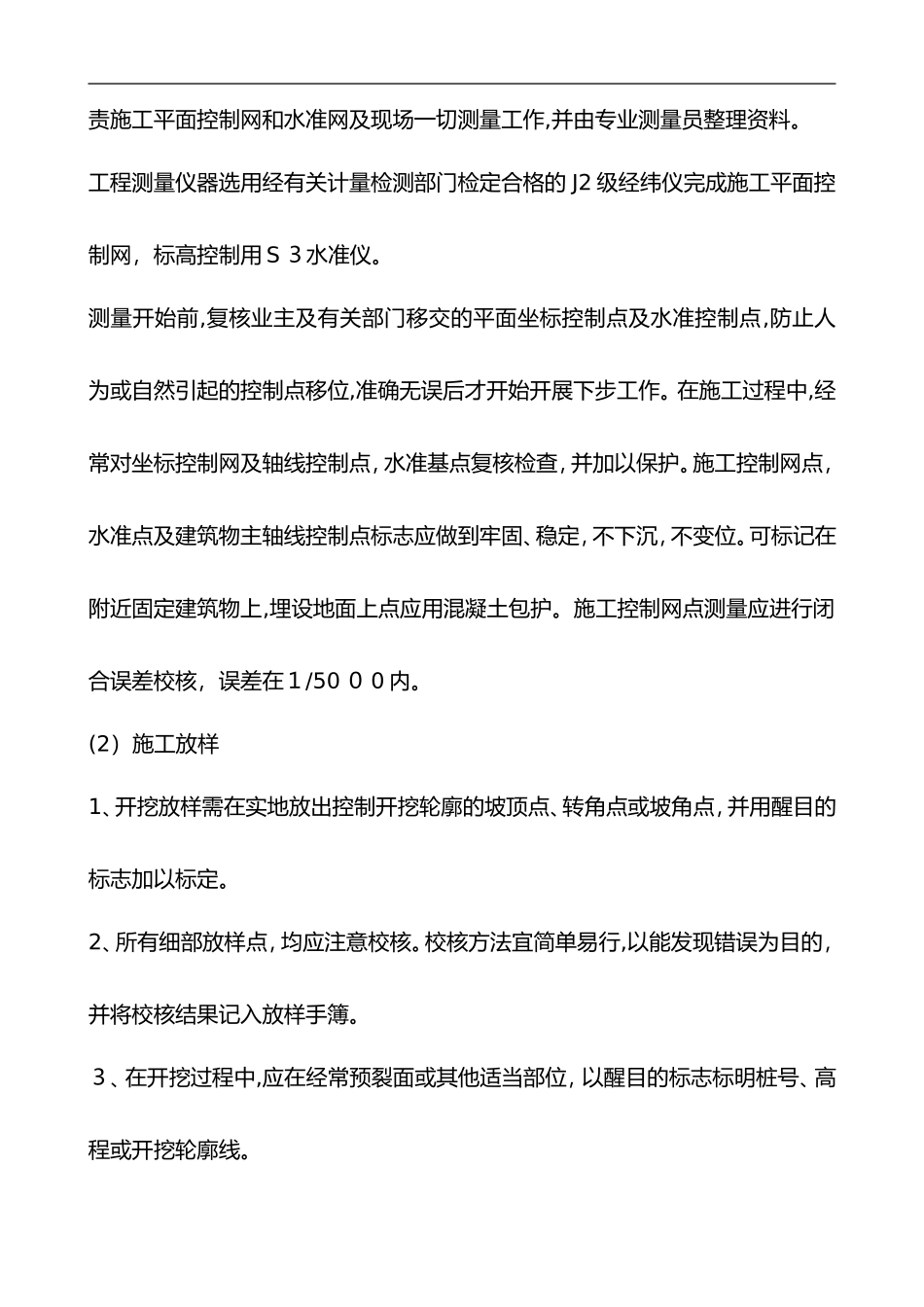

一、工程概况本工程主要包括：北综合训练场东、西池塘清淤等工程。二、主要施工方案（一）排水工程1、施工测量进场后根据监理单位提供的施工区范围内导线点及水准点的基本数据建立工程测量控制网，以保证施工放样、定位的准确性；每开挖一个单元前,进行边线及高程放样。2、施工清理对测量出的清理范围,用人工或机械清除该范围内的全部有碍物，范围外的清理按监理单位要求进行。3、土方开挖场地清理完成后，采用人工配合机械开挖。4、开挖阶段及顺序（1)排水沟工程的开挖,应按施工图纸所示或监理的指示进行开挖。应从上至下分层分段依次进行。严禁自下而上或采取倒悬的开挖方法,施工中随时作成一定的坡势,以利排水，开挖过程中应避免边坡稳定范围形成积水。岸坡易风化崩解的土层开挖后不能及时回填的，应保留保护层。（２)在排水沟开挖工程开始前,尽可能结合永久性排水设施的布置，规划好开挖区域内外的临时性排水措施。在开挖边坡遇有地下水渗流时,在边坡修理工整和加固前,采取有效果的疏导和保护措施。为防止修整后的开挖边坡遭受雨水冲刷,边坡的护面和加固工作在雨季前完成。(３）排水沟开挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施，并通知监理,必要时,按监理的指示设置观测点，及时观测边坡变化情况,并做好记录。(４）排水沟开挖前的质量检查和验收排水沟开挖前,应会同监理进行以下各项的质量检查和验收。（二）清淤沟渠1、施工工序为:测量放线→施工放样→施工排水→淤泥清理→沟渠疏通→竣工验收。2、工程测量(1）施工平面控制网及水准网测设根据测量定位放线依据,建立施工平面控制网和水准网。成立专门测量小组，负责施工平面控制网和水准网及现场一切测量工作,并由专业测量员整理资料。工程测量仪器选用经有关计量检测部门检定合格的J2级经纬仪完成施工平面控制网，标高控制用S３水准仪。测量开始前,复核业主及有关部门移交的平面坐标控制点及水准控制点,防止人为或自然引起的控制点移位,准确无误后才开始开展下步工作。在施工过程中,经常对坐标控制网及轴线控制点，水准基点复核检查，并加以保护。施工控制网点，水准点及建筑物主轴线控制点标志应做到牢固、稳定，不下沉，不变位。可标记在附近固定建筑物上,埋设地面上点应用混凝土包护。施工控制网点测量应进行闭合误差校核，误差在１/50０0内。(2）施工放样1、开挖放样需在实地放出控制开挖轮廓的坡顶点、转角点或坡角点，并用醒目的标志加以标定。2、所有细部放样点，均应注意校核。校核方法宜简单易行,以能发现错误为目的，并将校核结果记入放样手簿。３、在开挖过程中,应在经常预裂面或其他适当部位，以醒目的标志标明桩号、高程或开挖轮廓线。4、开挖位接近竣工时，应及时测放基础轮廓点及散点高程,并将欠挖部位及尺寸标于实地，必要时,在实地画出开挖轮廓线，以备验收。5、施工排水池塘现有的积水,在进行渠道开挖前需将沟渠积水进行排除,便于沟渠开挖。6、淤泥清理工程(1)淤泥清理开挖本工程的土方开挖量较大,施工时要根据沟渠的宽窄长度分别采用挖掘机或人工进行开挖。采用装载机、自卸汽车配合运输。淤泥清理时，严格按照图纸要求和施工场地实际清况自上而下的进行，严禁乱挖或超挖了。同时注意图纸未标示出的地下管道、缆线、文物古迹和其他结构物等加以保护。开挖的顶面标高,通过试验确定预留因压实而产生的足够的下沉量,确保顶面以下30cm的压实度不小于９5%。对清理出的淤泥要运到指定位置进行处理。（2)边坡防护在进行淤泥清理时,充分重视挖方边坡稳定，严格按照设计规范要求,从上向下分层开挖。并根据现场实际情况开挖,开挖时，严格按设计和监理要求控制开挖坡度，做好边坡处理，及时复核边坡，随开挖进度，采取边挖边护，确保边坡在淤泥清理时能够保持稳定。(三）管涵工程1、施工工序为：测量放线→沟槽开挖→平基→沟槽回填→竣工验收。２、测量放线放线时，根据指挥部交付的管道轴线桩复核无误后由专业测量人员进行放线。测量工作必须配有符合精度要求的测量仪器,根据现场需要增设的控制点必须完全符合平面控制点和水准控制点的基本要求,并应满足规定的施测精度。测量放线完...
