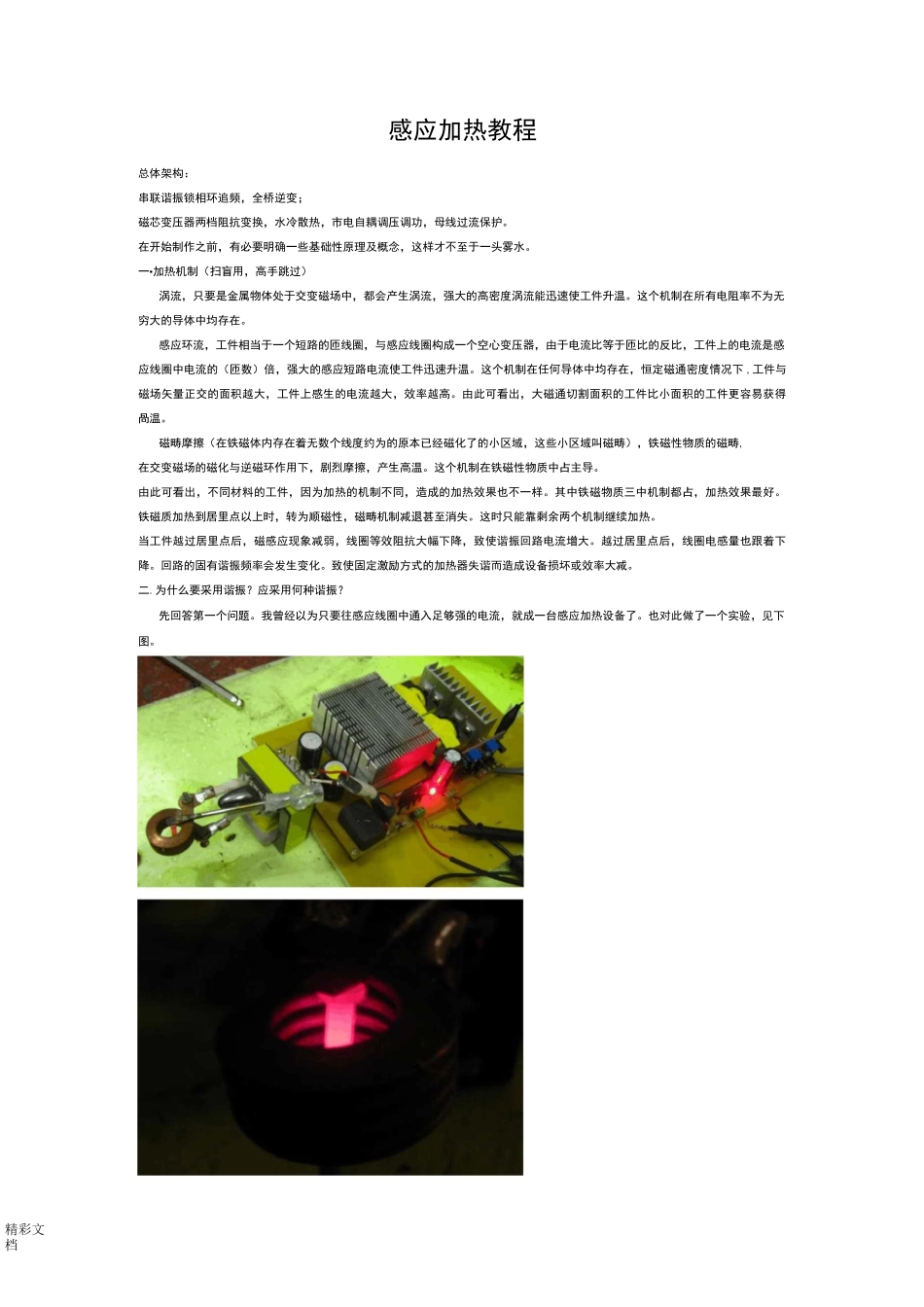

精彩文档感应加热教程总体架构：串联谐振锁相环追频，全桥逆变；磁芯变压器两档阻抗变换，水冷散热，市电自耦调压调功，母线过流保护。在开始制作之前，有必要明确一些基础性原理及概念，这样才不至于一头雾水。一•加热机制（扫盲用，高手跳过）涡流，只要是金属物体处于交变磁场中，都会产生涡流，强大的高密度涡流能迅速使工件升温。这个机制在所有电阻率不为无穷大的导体中均存在。感应环流，工件相当于一个短路的匝线圈，与感应线圈构成一个空心变压器，由于电流比等于匝比的反比，工件上的电流是感应线圈中电流的（匝数）倍，强大的感应短路电流使工件迅速升温。这个机制在任何导体中均存在，恒定磁通密度情况下 ,工件与磁场矢量正交的面积越大，工件上感生的电流越大，效率越高。由此可看出，大磁通切割面积的工件比小面积的工件更容易获得咼温。磁畴摩擦（在铁磁体内存在着无数个线度约为的原本已经磁化了的小区域，这些小区域叫磁畴），铁磁性物质的磁畴,在交变磁场的磁化与逆磁环作用下，剧烈摩擦，产生高温。这个机制在铁磁性物质中占主导。由此可看出，不同材料的工件，因为加热的机制不同，造成的加热效果也不一样。其中铁磁物质三中机制都占，加热效果最好。铁磁质加热到居里点以上时，转为顺磁性，磁畴机制减退甚至消失。这时只能靠剩余两个机制继续加热。当工件越过居里点后，磁感应现象减弱，线圈等效阻抗大幅下降，致使谐振回路电流增大。越过居里点后，线圈电感量也跟着下降。回路的固有谐振频率会发生变化。致使固定激励方式的加热器失谐而造成设备损坏或效率大减。二.为什么要采用谐振？应采用何种谐振？先回答第一个问题。我曾经以为只要往感应线圈中通入足够强的电流，就成一台感应加热设备了。也对此做了一个实验，见下图。精彩文档实验中确实有加热效果，但是远远没有达到电源的输出功率应有的效果。这是为什么呢，我们来分析一下，显然，对于固定的工件，加热效果与逆变器实际输出功率成正比。对于感应线圈，基本呈现纯感性，也就是其间的电流变化永远落后于两端电压的变化，也就是说电压达到峰值的时候，电流还未达到峰值，功率因数很低。我们知道，功率等于电压波形与电流波形的重叠面积，而在电感中，电流与电压波形是错开一个角度的，这时的重叠面积很小，即便其中通过了巨大的电流，也是做无用功。这是如果单纯的计算，得到的只是无功功率。而对于电容，正好相反，其间的电流永远超前于电压变化。如果将电容与电感...
