某机械厂总降压变电所工厂供电课程设计VIP免费

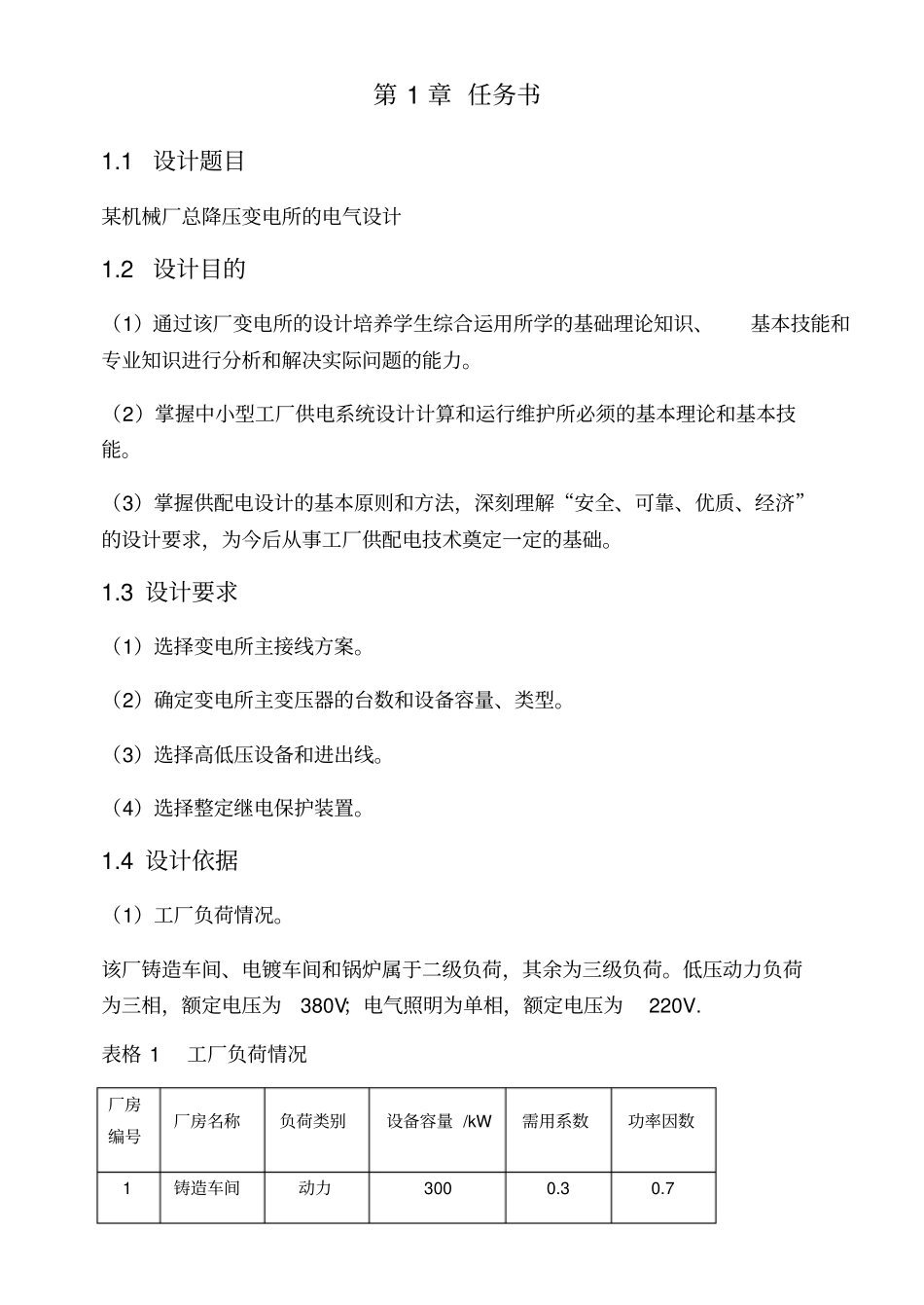

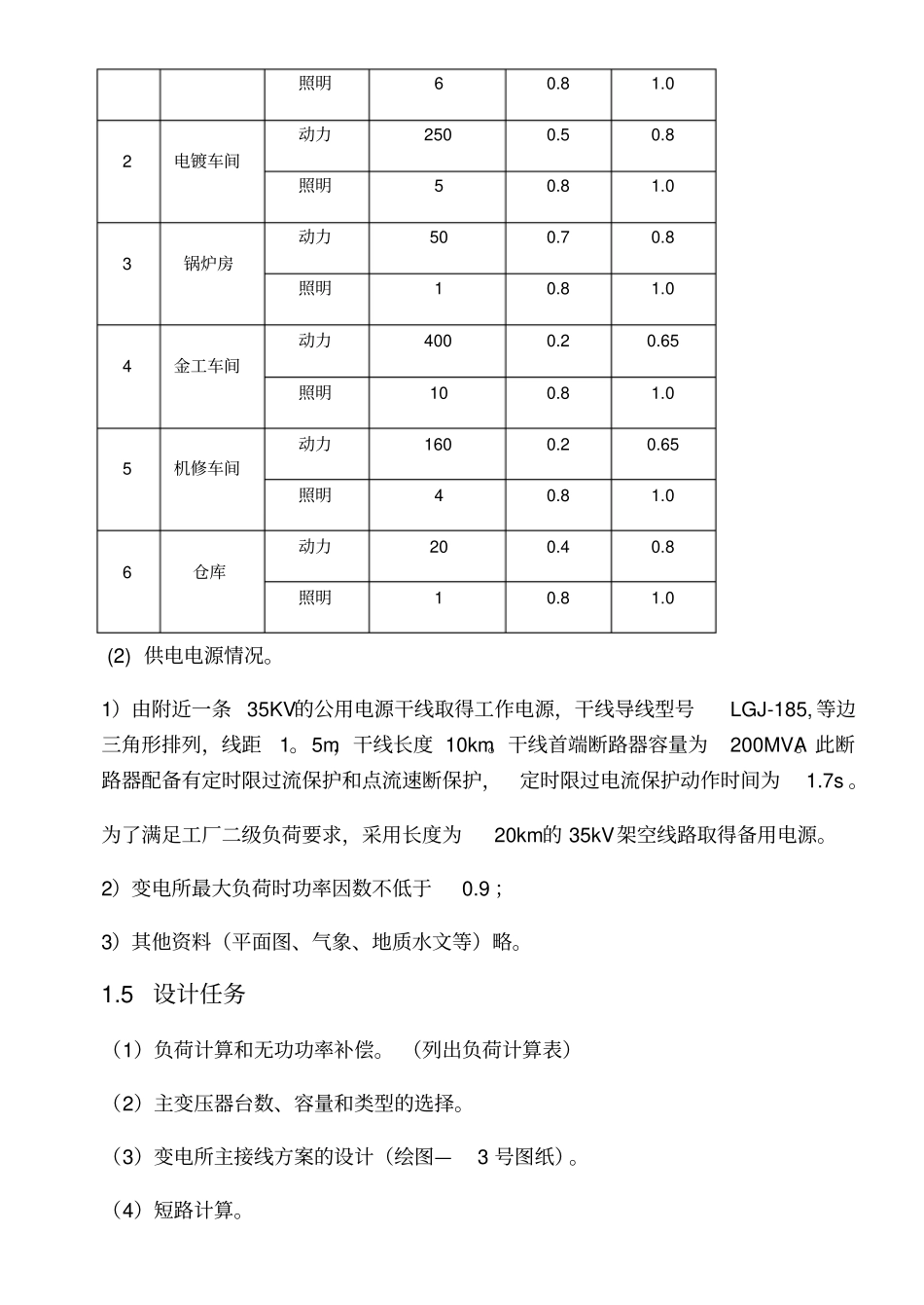

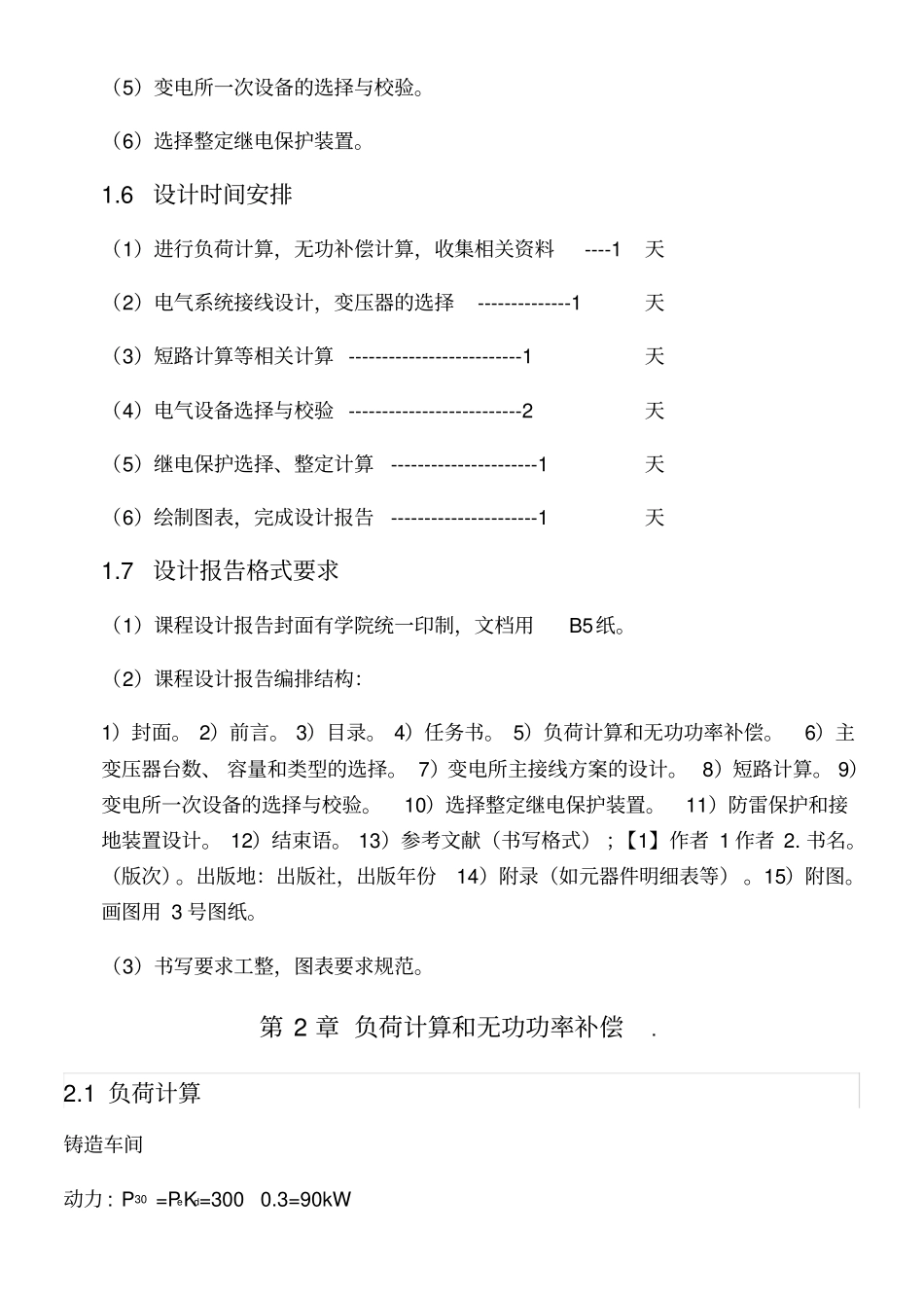

第 1 章 任务书1.1 设计题目某机械厂总降压变电所的电气设计1.2 设计目的（1）通过该厂变电所的设计培养学生综合运用所学的基础理论知识、基本技能和专业知识进行分析和解决实际问题的能力。（2）掌握中小型工厂供电系统设计计算和运行维护所必须的基本理论和基本技能。（3）掌握供配电设计的基本原则和方法，深刻理解“安全、可靠、优质、经济”的设计要求，为今后从事工厂供配电技术奠定一定的基础。1.3 设计要求（1）选择变电所主接线方案。（2）确定变电所主变压器的台数和设备容量、类型。（3）选择高低压设备和进出线。（4）选择整定继电保护装置。1.4 设计依据（1）工厂负荷情况。该厂铸造车间、电镀车间和锅炉属于二级负荷，其余为三级负荷。低压动力负荷为三相，额定电压为380V；电气照明为单相，额定电压为220V. 表格 1 工厂负荷情况厂房编号厂房名称负荷类别设备容量 /kW 需用系数功率因数1 铸造车间动力300 0.3 0.7 照明6 0.8 1.0 2 电镀车间动力250 0.5 0.8 照明5 0.8 1.0 3 锅炉房动力50 0.7 0.8 照明1 0.8 1.0 4 金工车间动力400 0.2 0.65 照明10 0.8 1.0 5 机修车间动力160 0.2 0.65 照明4 0.8 1.0 6 仓库动力20 0.4 0.8 照明1 0.8 1.0 (2) 供电电源情况。1）由附近一条 35KV的公用电源干线取得工作电源，干线导线型号LGJ-185, 等边三角形排列，线距1。5m，干线长度 10km。干线首端断路器容量为200MVA。此断路器配备有定时限过流保护和点流速断保护，定时限过电流保护动作时间为1.7s 。为了满足工厂二级负荷要求，采用长度为20km的 35kV架空线路取得备用电源。2）变电所最大负荷时功率因数不低于0.9 ；3）其他资料（平面图、气象、地质水文等）略。1.5 设计任务（1）负荷计算和无功功率补偿。 （列出负荷计算表）（2）主变压器台数、容量和类型的选择。（3）变电所主接线方案的设计（绘图—3 号图纸）。（4）短路计算。（5）变电所一次设备的选择与校验。（6）选择整定继电保护装置。1.6 设计时间安排（1）进行负荷计算，无功补偿计算，收集相关资料----1天（2）电气系统接线设计，变压器的选择--------------1天（3）短路计算等相关计算 --------------------------1天（4）电气设备选择与校验 --------------------------2天（5）继电保护选择、整定计算----------------------1天（6）绘制图表，完成设计报告----------------------1天1.7 设计报告格式要...
