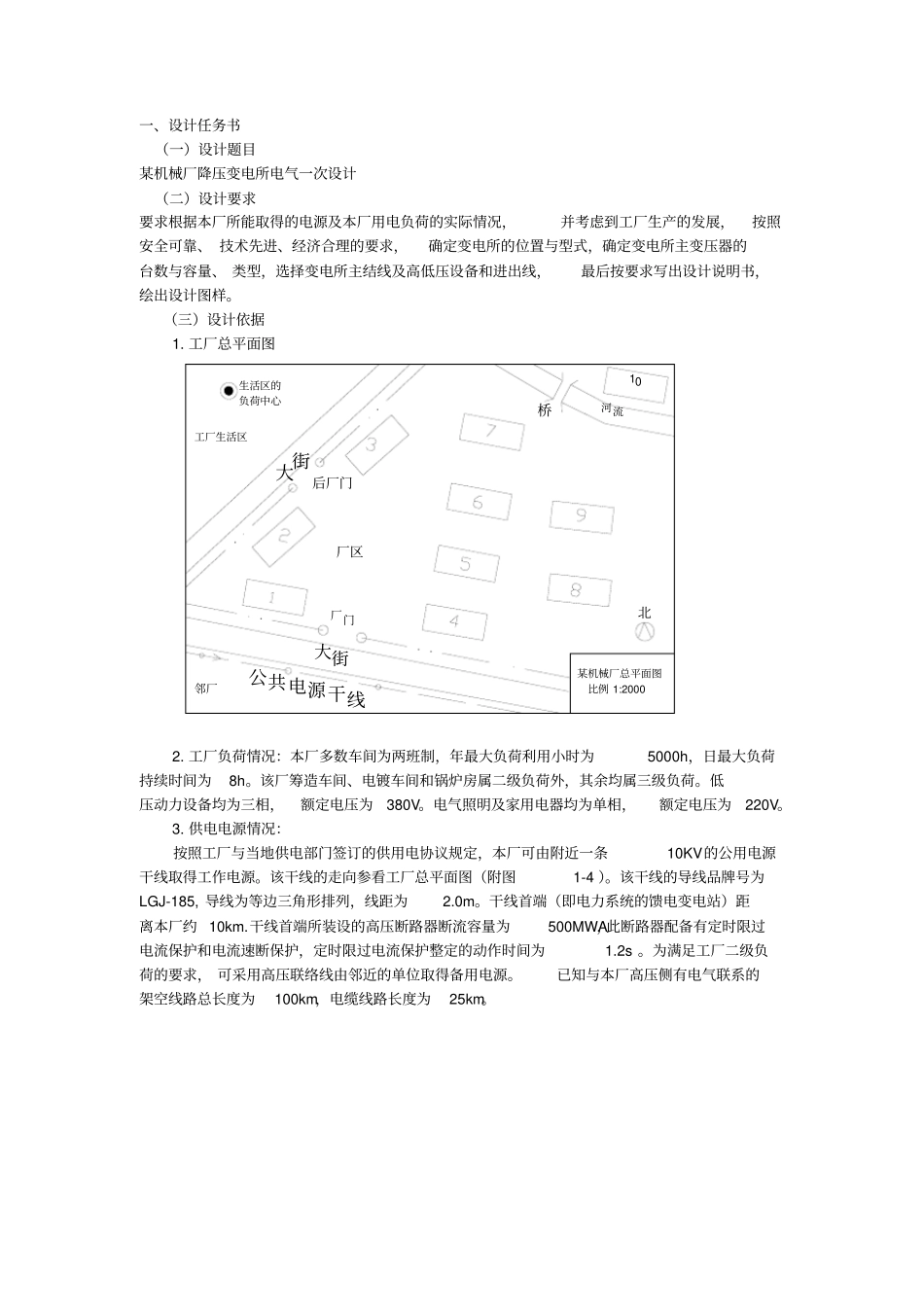

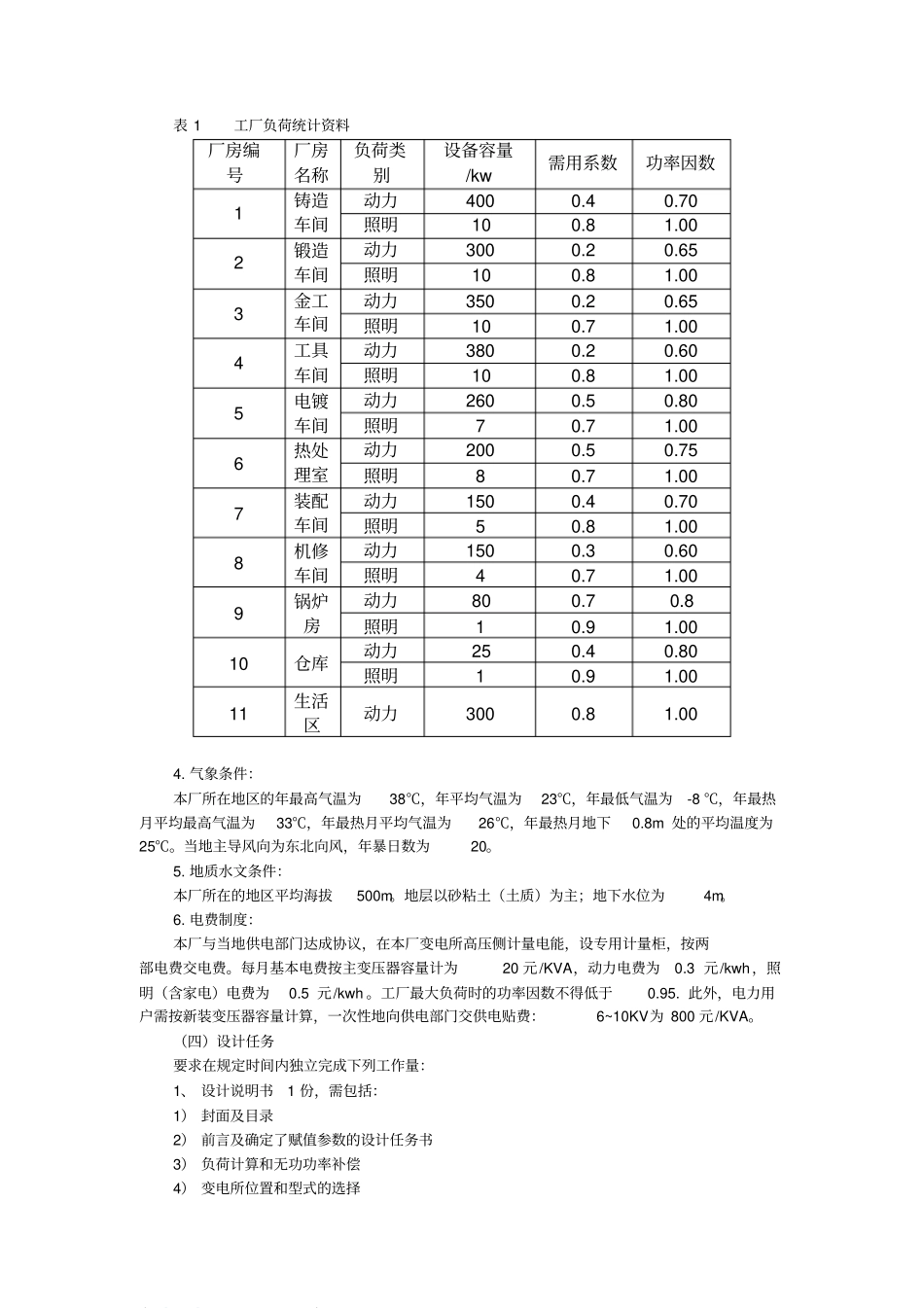

一、设计任务书（一）设计题目某机械厂降压变电所电气一次设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并考虑到工厂生产的发展，按照安全可靠、 技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、 类型，选择变电所主结线及高低压设备和进出线，最后按要求写出设计说明书，绘出设计图样。（三）设计依据1. 工厂总平面图工厂生活区生活区的负荷中心河流桥公共电源干线邻厂10厂门大街大街后厂门厂区北某机械厂总平面图 比例 1:20002. 工厂负荷情况：本厂多数车间为两班制，年最大负荷利用小时为5000h，日最大负荷持续时间为8h。该厂筹造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。3. 供电电源情况：按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图（附图1-4 ）。该干线的导线品牌号为LGJ-185, 导线为等边三角形排列，线距为2.0m。干线首端（即电力系统的馈电变电站）距离本厂约 10km.干线首端所装设的高压断路器断流容量为500MWA，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.2s 。为满足工厂二级负荷的要求， 可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为100km，电缆线路长度为25km。表 1 工厂负荷统计资料厂房编号厂房名称负荷类别设备容量/kw需用系数功率因数1铸造车间动力4000.40.70照明100.81.002锻造车间动力3000.20.65照明100.81.003金工车间动力3500.20.65照明100.71.004工具车间动力3800.20.60照明100.81.005电镀车间动力2600.50.80照明70.71.006热处理室动力2000.50.75照明80.71.007装配车间动力1500.40.70照明50.81.008机修车间动力1500.30.60照明40.71.009锅炉房动力800.70.8照明10.91.0010仓库动力250.40.80照明10.91.0011生活区动力3000.81.004. 气象条件：本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-8 ℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8m 处的平均温度为25℃。当地主导风向为东北向风，年暴日数为20。5. 地质水文条件：本厂所在的地区平均海拔500m。地层以砂粘土（土质）为主；地下水位为4m。6. 电费制度：本...
