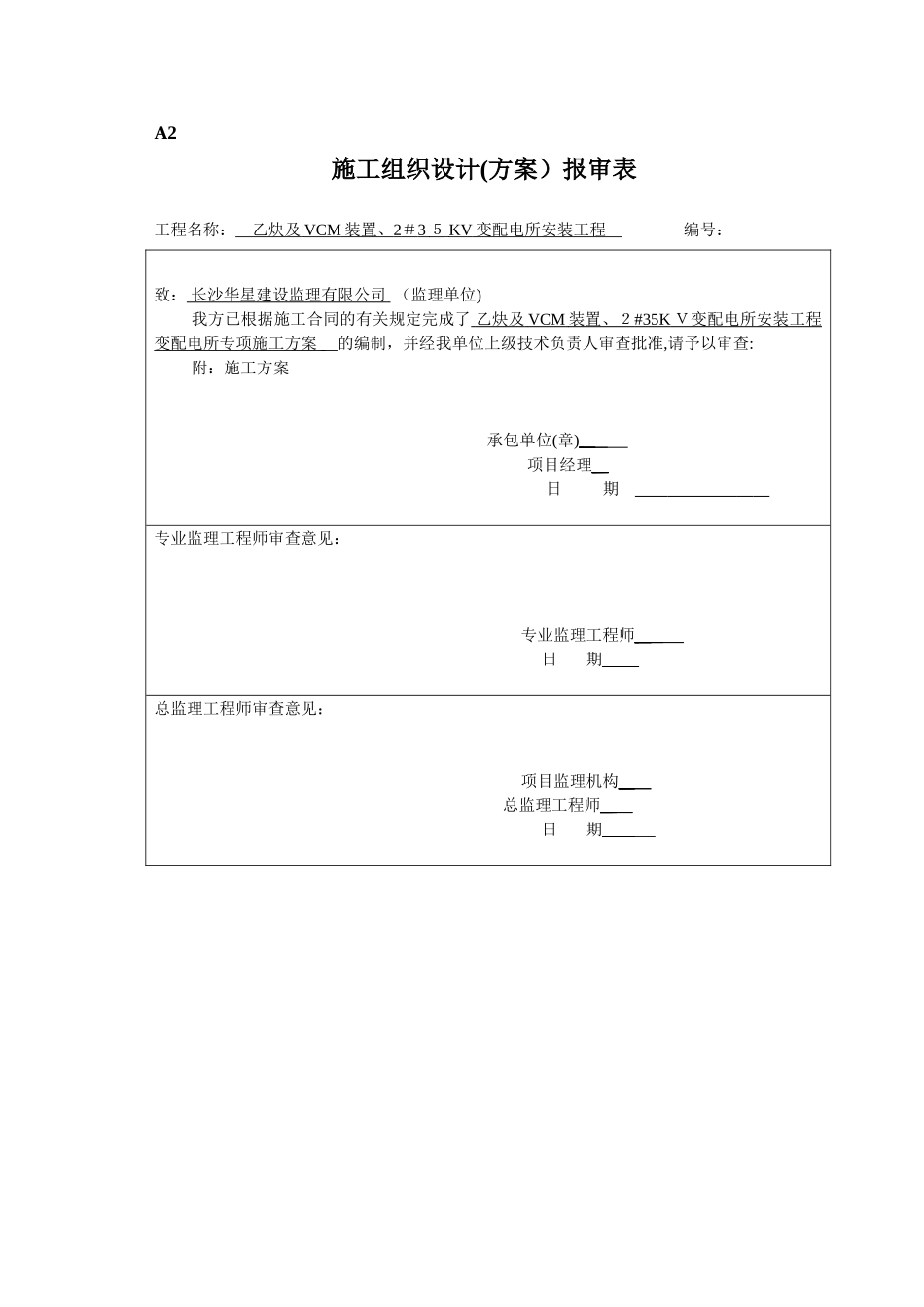

A2施工组织设计(方案）报审表工程名称：乙炔及VCM装置、2＃3５KV变配电所安装工程编号：致：长沙华星建设监理有限公司（监理单位)我方已根据施工合同的有关规定完成了乙炔及VCM装置、２#35KＶ变配电所安装工程变配电所专项施工方案的编制，并经我单位上级技术负责人审查批准,请予以审查:附：施工方案承包单位(章)项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期沈阳化工股份有限公司乙炔及VCM装置、2#35KV变配电所安装工程变配电室专项施工方案编制:审核:批准：中化二建集团有限公司２015年５月2８日1目录第一章工程概况及编制依据ﻩ2第二章主要实物工程量ﻩ3第三章分部、分项主要质量控制点.............4第四章电气施工程序ﻩ５第五章施工方法及技术要求ﻩ6第六章质量保证机构和质量保证措施ﻩ3１第七章安全保证机构和安全保证措施ﻩ33第八章劳动力计划及施工进度ﻩ35第九章施工机具和调试仪器ﻩ3６2第一章工程概况及编制依据1.1工程概况１.1.1工程概况沈阳化工股份有限公司2#35KV变配电所安装工程主要包括2＃35ＫV变配电所和3A#配电室的电气安装工程,具体包含变配电所的变压器安装、高压盘柜和低压配电柜安装及电气试验、桥架及其支吊架安装、电缆敷设、接地及接地网测试具体工程量参考本方案第二章节。1.2编制依据1．2.1招标文件１．2.2国家电气工程施工规范标准:《电气装置安装工程高压电器施工及验收规范》ＧBJ142-201０《电气装置安装工程低压电器施工及验收规范》GB502５４-96《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》ＧＢ５0257-9６《电气装置安装工程接地装置施工及验收规范》GB50169－2006《电气装置安装工程电缆线路施工及验收规范》GB5０168-２002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB５０1７１－9２《建筑电气安装工程质量验收规范》GB５030３－20０2《建筑电气安装工程质量检验评定标准》GBJ303-88《电气设备交接试验标准》GB50１50-20０6《爆炸危险环境配线和电气设备安装通用图》HG２1508-923第二章主要实物工程量2．１主要实物工作量主要实物工作量(估算）3＃Ａ配电室序号工程量名称单位数量备注１变压器台４160０KＶＡ２盘、柜、箱、台台6810KV，0.４KV３电缆桥架米6６碳钢热浸锌4电缆米78７甲供５镀锌扁钢米800-２５,-402#35KV配电室序号工程量名称单位数量备注1变压器台73150０KVA，2000KVA,2盘、柜、箱、台台1143５KV，10KV,0.４ＫV3电缆桥架米37４碳钢热浸锌4电缆米787甲供5镀锌扁钢米860-25，-404第三章分部、分项主要质量控制点3.1电气安装工程分部、分项工程的划分如下:分部工程分项工程电气分部安装工程变压器安装工程高低压盘柜安装工程高低压母线安装工程电缆线路安装工程接地装置安装工程3．２施工工序主要质量控制点一览表序号质量检查点等级备注A变压器１本体安装CR2抽芯/器身检查ＡＲ3电气试验CR４受电前检查A5空载试运转ARB配电柜（开关柜、直流柜、UPS）安装1盘柜安装检查ＣR２电气调整试验ＣR3电气模拟试验AR4受电试运行AR5电气调整试验AＲUＰSC电缆1隐蔽工程检查AR2电缆绝缘试验ＣＲ3受电前检查Ａ4受电试运行AR56第四章电气施工程序第五章施工方法及技术要求5.1施工准备（1）技术准备：组织全员熟悉施工图纸、设计要求,有关施工规范标准，认真做好技术交底工作，使全员都能自觉地按照施工图纸及规范进行施工。（2）物质准备:配备相应的施工机具设备、工具及调试仪器，保证调试仪器具有有效合格期和足够的精度等级。熟悉施工图纸、规范标准、设计交底，编制施工预算，设备材料领料检查验收，技术交底，土建中交，电气施工条件确认支架制作安装基础检查确认变压器及盘柜安装母线安装盘柜接线电缆管安装电缆敷设电缆头制安盘柜查校线桥架安装校验调整电气调试系统模拟试验受电运行接地线敷设接地极安装接地系统调试7（3）组织准备:根据工期、工程量调配相适应的行政和工程技术管理人员及技术工人。5.２变压器的安装A:施工准备★变压器生产厂家资料齐全★道路、场地符合变压器运输、抽芯检查要求★车辆、机具准备齐全★防雨、防尘设施准...
