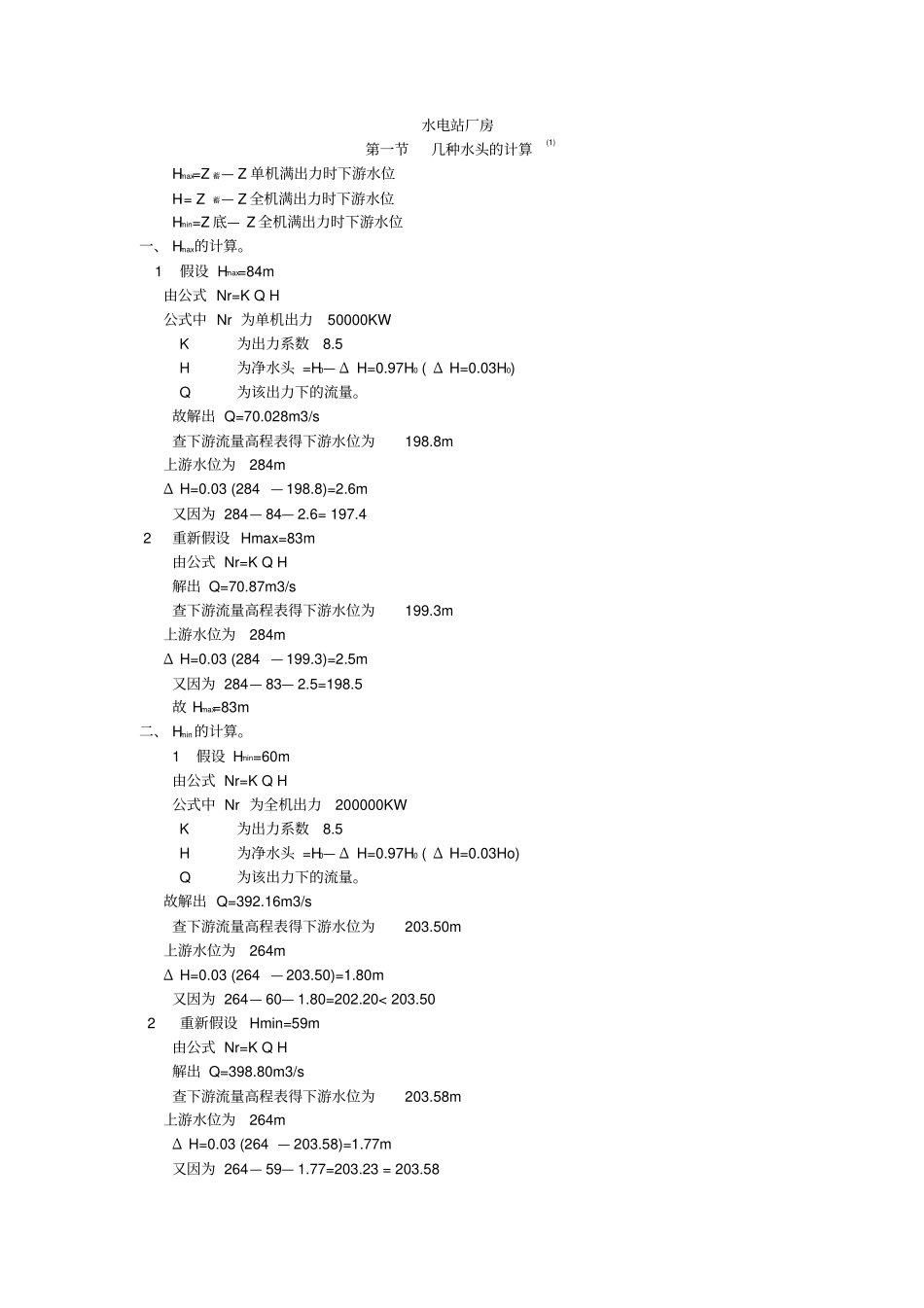

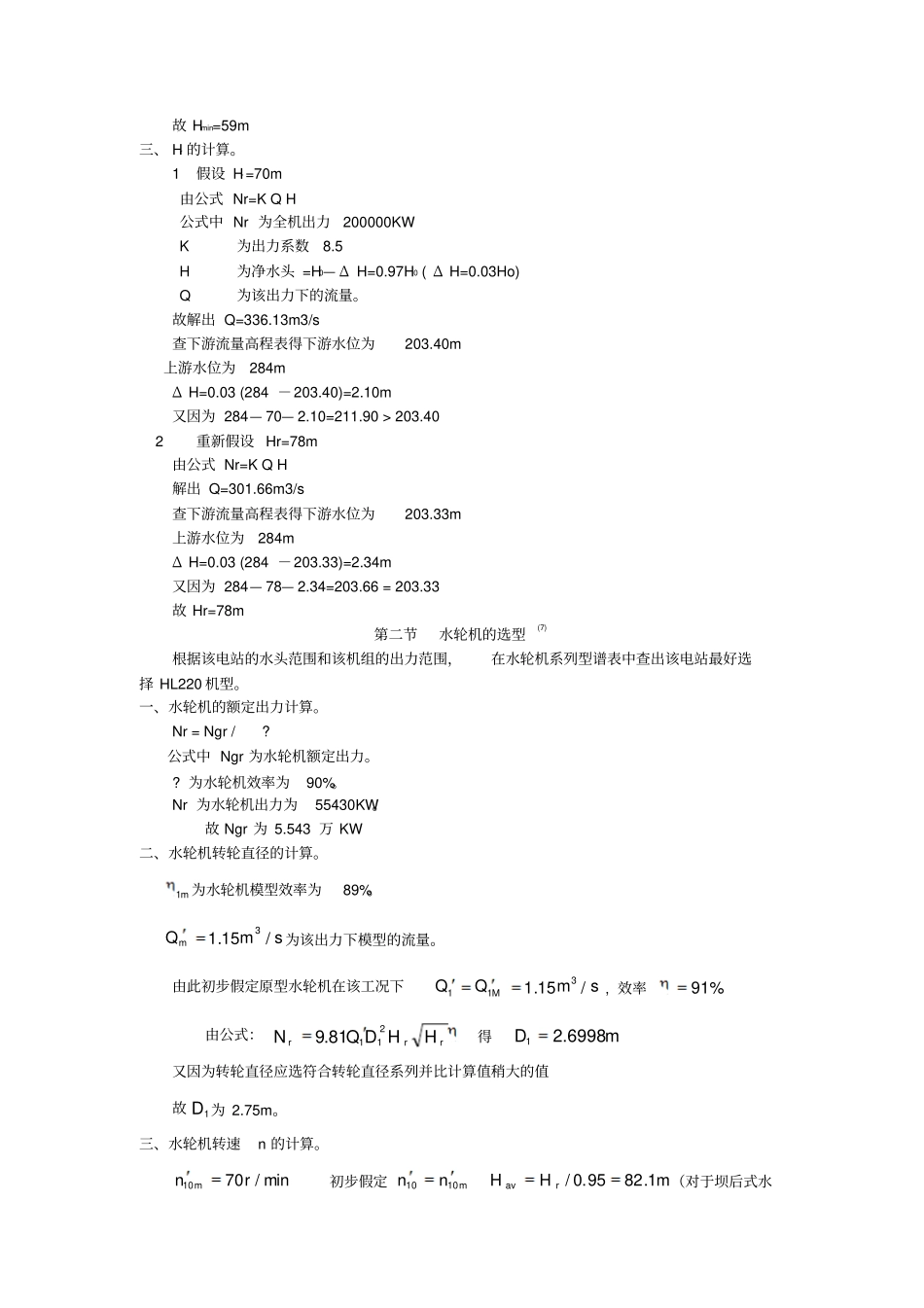

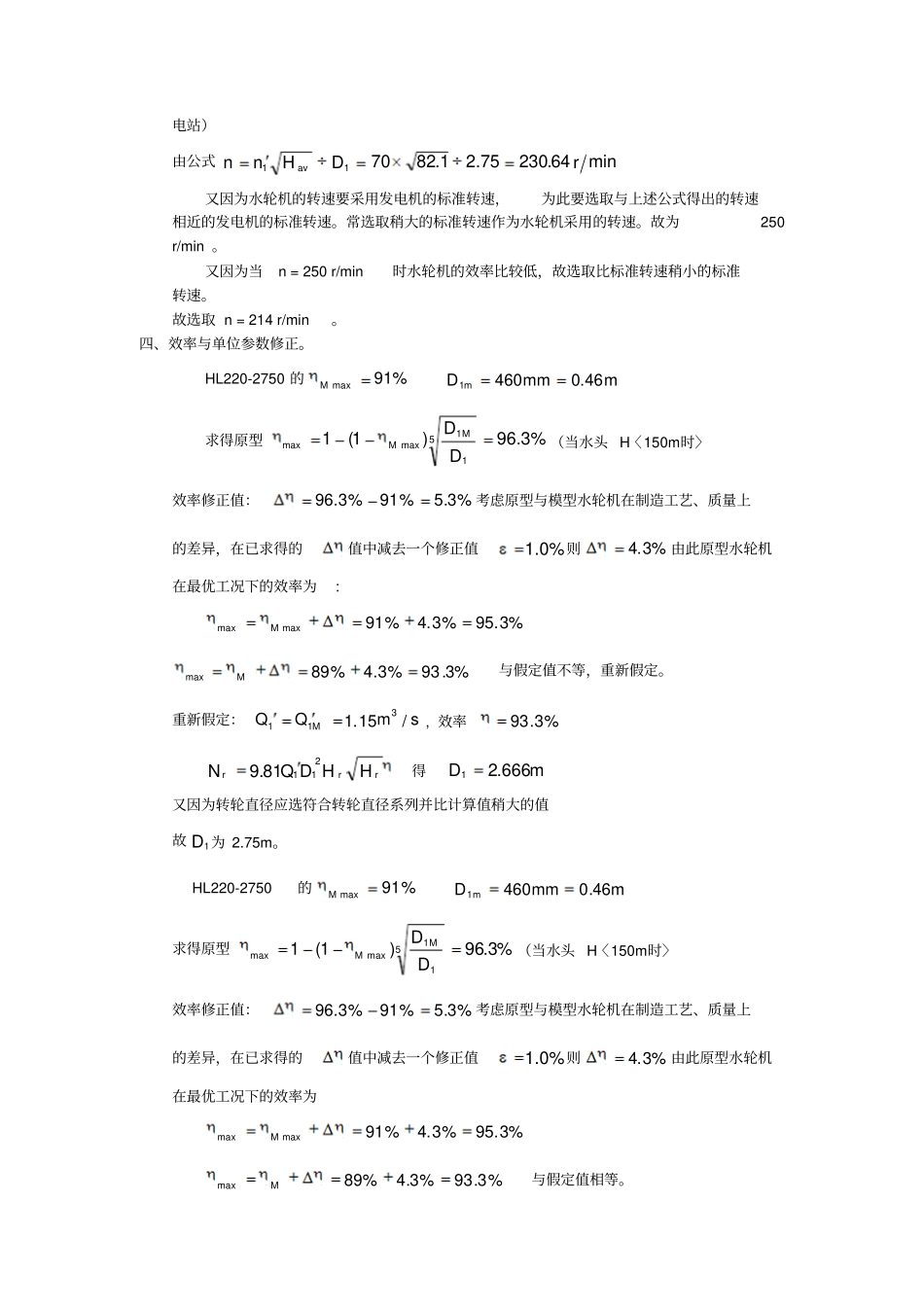

水电站厂房第一节几种水头的计算(1)Hmax=Z 蓄— Z 单机满出力时下游水位Hr= Z蓄— Z 全机满出力时下游水位Hmin=Z 底— Z 全机满出力时下游水位一、 Hmax的计算。1 假设 Hmax=84m 由公式 Nr=K Q H 公式中 Nr 为单机出力50000KW K 为出力系数8.5 H 为净水头 =H0— Δ H=0.97H0 ( Δ H=0.03H0) Q 为该出力下的流量。故解出 Q=70.028m3/s 查下游流量高程表得下游水位为198.8m 上游水位为284m Δ H=0.03 (284 — 198.8)=2.6m 又因为 284— 84— 2.6= 197.4 2 重新假设 Hmax=83m 由公式 Nr=K Q H 解出 Q=70.87m3/s 查下游流量高程表得下游水位为199.3m 上游水位为284m Δ H=0.03 (284 — 199.3)=2.5m 又因为 284— 83— 2.5=198.5 故 Hmax=83m 二、 Hmin的计算。1 假设 Hmin=60m 由公式 Nr=K Q H 公式中 Nr 为全机出力200000KW K 为出力系数8.5 H 为净水头 =H0— Δ H=0.97H0 ( Δ H=0.03Ho) Q 为该出力下的流量。故解出 Q=392.16m3/s 查下游流量高程表得下游水位为203.50m 上游水位为264m Δ H=0.03 (264 — 203.50)=1.80m 又因为 264— 60— 1.80=202.20< 203.50 2 重新假设 Hmin=59m 由公式 Nr=K Q H 解出 Q=398.80m3/s 查下游流量高程表得下游水位为203.58m 上游水位为264m Δ H=0.03 (264 — 203.58)=1.77m 又因为 264— 59— 1.77=203.23 = 203.58 故 Hmin=59m 三、 Hr 的计算。1 假设 Hr =70m 由公式 Nr=K Q H 公式中 Nr 为全机出力200000KW K 为出力系数8.5 H 为净水头 =H0— Δ H=0.97H0 ( Δ H=0.03Ho) Q 为该出力下的流量。故解出 Q=336.13m3/s 查下游流量高程表得下游水位为203.40m 上游水位为284m Δ H=0.03 (284 －203.40)=2.10m 又因为 284— 70— 2.10=211.90 > 203.40 2 重新假设 Hr=78m 由公式 Nr=K Q H 解出 Q=301.66m3/s 查下游流量高程表得下游水位为203.33m 上游水位为284m Δ H=0.03 (284 －203.33)=2.34m 又因为 284— 78— 2.34=203.66 = 203.33 故 Hr=78m 第二节水轮机的选型(7)根据该电站的水头范围和该机组的出力范围，在水轮机系列型谱表中查出该电站最好选择 HL220 机型。一、水轮机的额定出力计算。Nr = Ngr / ?公式中 Ngr 为水轮机额定出力。? 为水轮机效率为90%。Nr 为水轮机出力为55430KW。故 Ngr 为 5...
