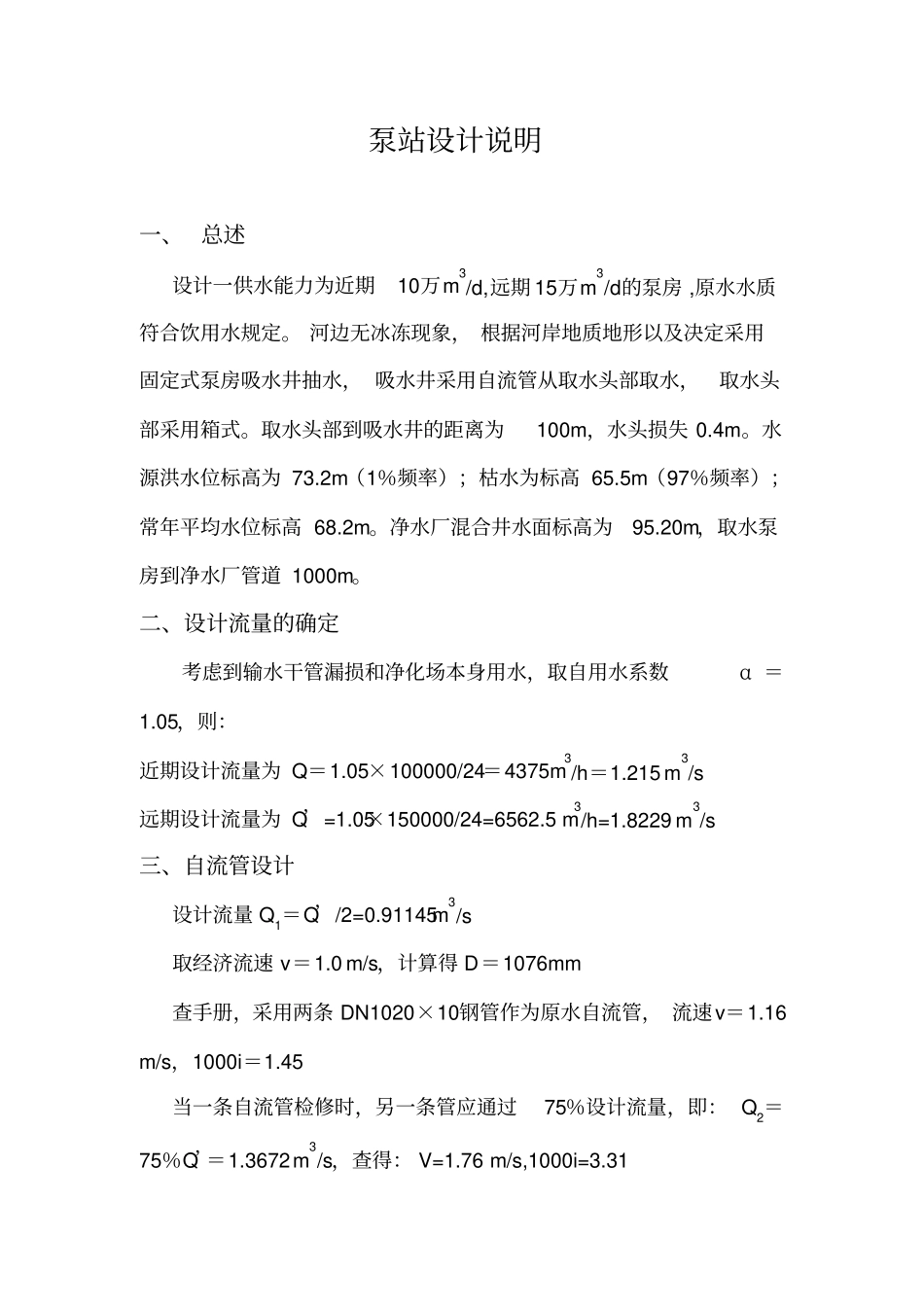

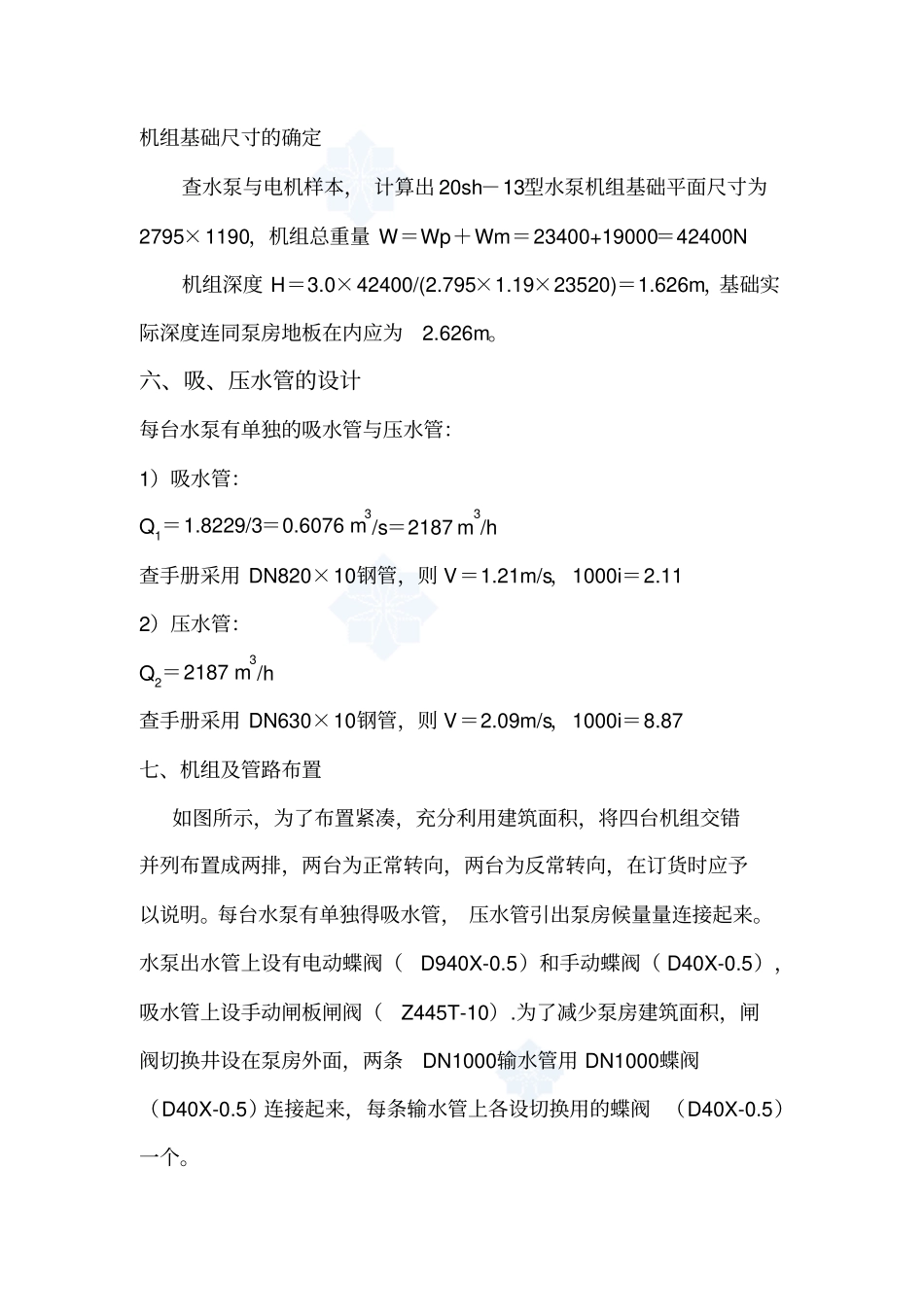

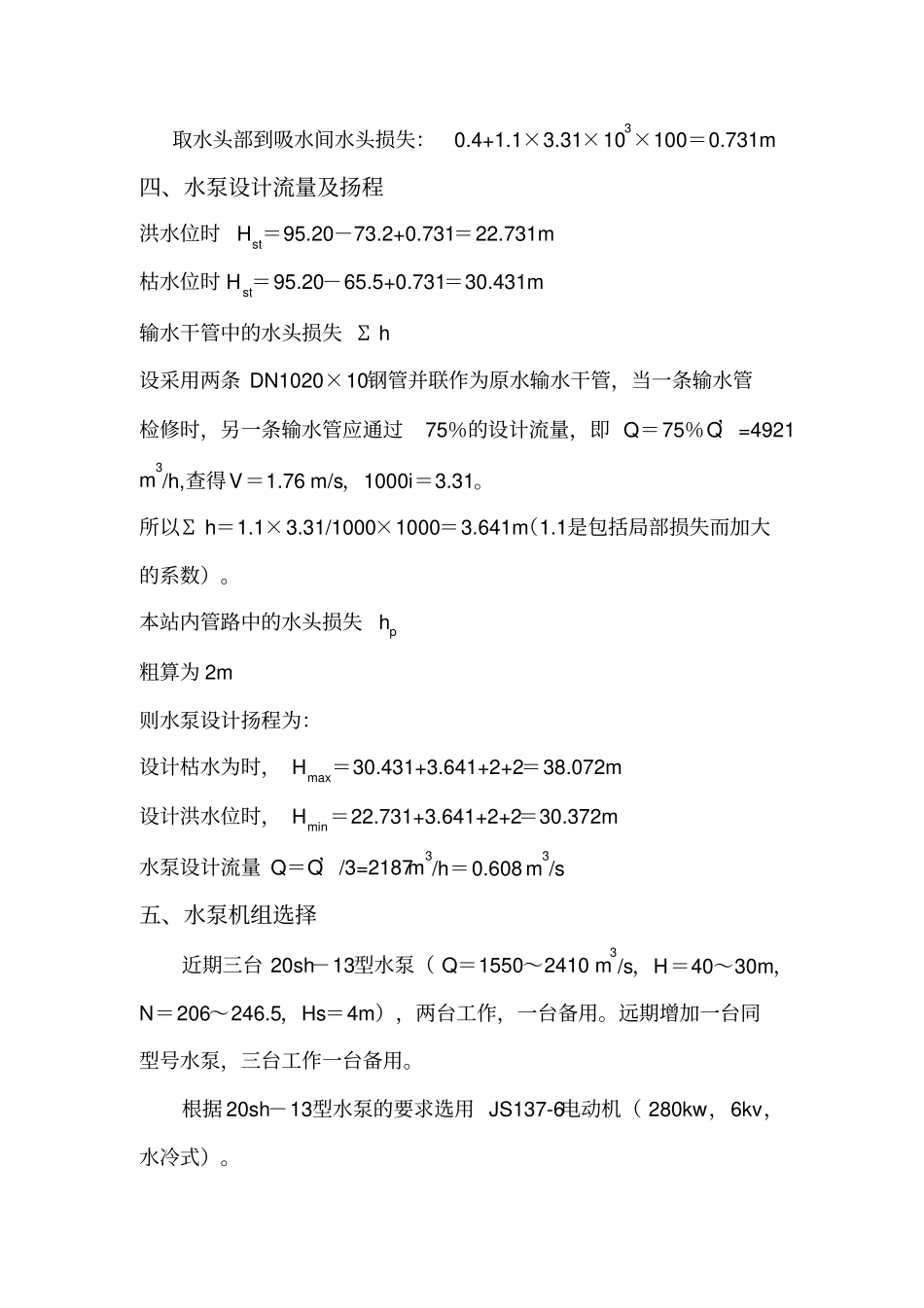

泵站设计说明一、 总述设计一供水能力为近期10万m3/d,远期 15万m3/d的泵房 ,原水水质符合饮用水规定。 河边无冰冻现象， 根据河岸地质地形以及决定采用固定式泵房吸水井抽水， 吸水井采用自流管从取水头部取水，取水头部采用箱式。取水头部到吸水井的距离为100m，水头损失 0.4m。水源洪水位标高为 73.2m（1％频率）；枯水为标高 65.5m（97％频率）；常年平均水位标高 68.2m。净水厂混合井水面标高为95.20m，取水泵房到净水厂管道 1000m。二、设计流量的确定考虑到输水干管漏损和净化场本身用水，取自用水系数α ＝1.05，则：近期设计流量为 Q＝1.05×100000/24＝4375m3/h＝1.215 m3/s 远期设计流量为 Q’=1.05×150000/24=6562.5 m3/h=1.8229 m3/s 三、自流管设计设计流量 Q1＝Q’/2=0.91145 m3/s 取经济流速 v＝1.0 m/s，计算得 D＝1076mm 查手册，采用两条 DN1020×10钢管作为原水自流管， 流速v＝1.16 m/s，1000i＝1.45 当一条自流管检修时，另一条管应通过75％设计流量，即： Q2＝75％Q’＝1.3672 m3/s，查得： V=1.76 m/s,1000i=3.31 取水头部到吸水间水头损失：0.4+1.1×3.31×103×100＝0.731m 四、水泵设计流量及扬程洪水位时Hst＝95.20－73.2+0.731＝22.731m 枯水位时 Hst＝95.20－65.5+0.731＝30.431m 输水干管中的水头损失 Σ h 设采用两条 DN1020×10钢管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过75％的设计流量，即 Q＝75％Q’=4921 m3/h,查得V＝1.76 m/s，1000i＝3.31。所以Σ h＝1.1×3.31/1000×1000＝3.641m（1.1是包括局部损失而加大的系数）。本站内管路中的水头损失hp 粗算为 2m 则水泵设计扬程为：设计枯水为时， Hmax＝30.431+3.641+2+2＝38.072m 设计洪水位时， Hmin＝22.731+3.641+2+2＝30.372m 水泵设计流量 Q＝Q’/3=2187 m3/h＝0.608 m3/s 五、水泵机组选择近期三台 20sh－13型水泵（ Q＝1550～2410 m3/s，H＝40～30m，N＝206～246.5，Hs＝4m），两台工作，一台备用。远期增加一台同型号水泵，三台工作一台备用。根据 20sh－13型水泵的要求选用 JS137-6电动机（ 280kw，6kv，水冷式）。机组基础尺寸的确定查水泵与电机样本， 计算出 20sh－13型水泵机组基础平面尺寸为2795×1190，机组总重量 W＝Wp＋Wm＝23400+19000＝42400N 机组深度 H＝3.0×42400/(2.795×1.19×23520)＝1.626m，基础实际深度连同泵房地板在内应为2.626...
