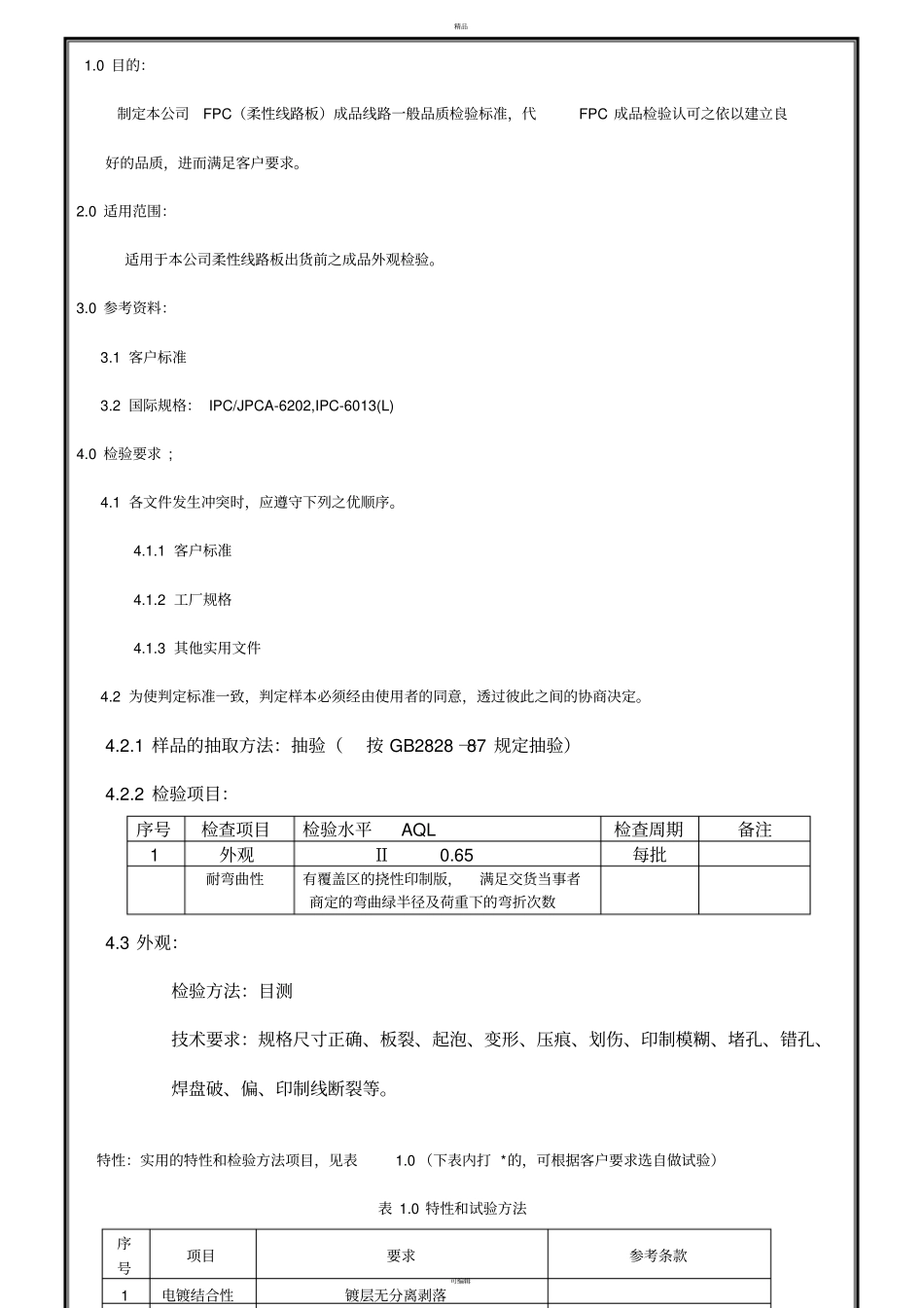

柔性成品线路板FPCB进货检验标准-108-30_第3页
3/10
精品可编辑群 英达电子有限 公司执行文件版本A/01修 订 次0文件编号:ZX-8.2-01页码1/11柔性 FPCB 板进料检验标准批准审核编制日期修改记录修改状态时 间页 码修改内容概要修改人日 期A/1A/2A/3A/4A/5精品可编辑换版群英达电子 有限公司柔性成品线路板检验规定版本A/01修 订 次0文件编号: ZX-8.2-01页码2/11精品可编辑1.0 目的:制定本公司FPC(柔性线路板)成品线路一般品质检验标准,代FPC 成品检验认可之依以建立良好的品质,进而满足客户要求。2.0 适用范围:适用于本公司柔性线路板出货前之成品外观检验。3.0 参考资料:3.1 客户标准3.2 国际规格: IPC/JPCA-6202,IPC-6013(L)4.0 检验要求 ;4.1 各文件发生冲突时,应遵守下列之优顺序。4.1.1 客户标准4.1.2 工厂规格4.1.3 其他实用文件4.2 为使判定标准一致,判定样本必须经由使用者的同意,透过彼此之间的协商决定。4.2.1 样品的抽取方法:抽验(按 GB2828 ―87 规定抽验)4.2.2 检验项目:序号检查项目检验水平 AQL 检查周期备注1 外观Ⅱ 0.65 每批耐弯曲性有覆盖区的挠性印制版,满足交货当事者商定的弯曲绿半径及荷重下的弯折次数4.3 外观:检验方法:目测技术要求:规格尺寸正确、板裂、起泡、变形、压痕、划伤、印制模糊、堵孔、错孔、焊盘破、偏、印制线断裂等。特性:实用的特性和检验方法项目,见表1.0 (下表内打 *的,可根据客户要求选自做试验)表 1.0 特性和试验方法序号项目要求参考条款1 电镀结合性镀层无分离剥落精品可编辑群英达 电子有限公司柔性成品线路板检验规定版本A/01修 订 次0文件编号:ZX-8.2-01页码3/114.4 尺寸4. 4.1 外形尺寸外形尺寸由交货当事者商定,尺寸的允许误差是当外形尺寸不满100mm时±0.3mm ,外形尺寸 100mm以上时± 0.3% 。4. 4.2 孔径和允许差4.4.2.1 焊盘孔双面挠性板的导通用电镀贯通孔,电镀后的最小孔径1.80mm ,其允许误差± 0.08mm4.4.2.2 安装孔4.4.2.3 圆孔的孔径为0.9mm ,其允许误差± 0.08mm4.4.2.4 安装孔边缘和板边缘间最距离2.0mm以上。4.4.2.5 孔位置偏差:相对于设计的孔位置,加工后的孔位置偏差0.3mm以下4.4.2.6 孔中间距离:中心孔间距为6.2mm ,孔中间角力在未满100mm时允许误差± 0.3mm ,100mm以上的允许误差± 0.3% 4.4.3 金手指导体4.4.3.1 加工后的导体宽度相对于设计值的允许误差,按表2. 表 2. 加工后宽度允许误差设计导体宽度允许误差0...
