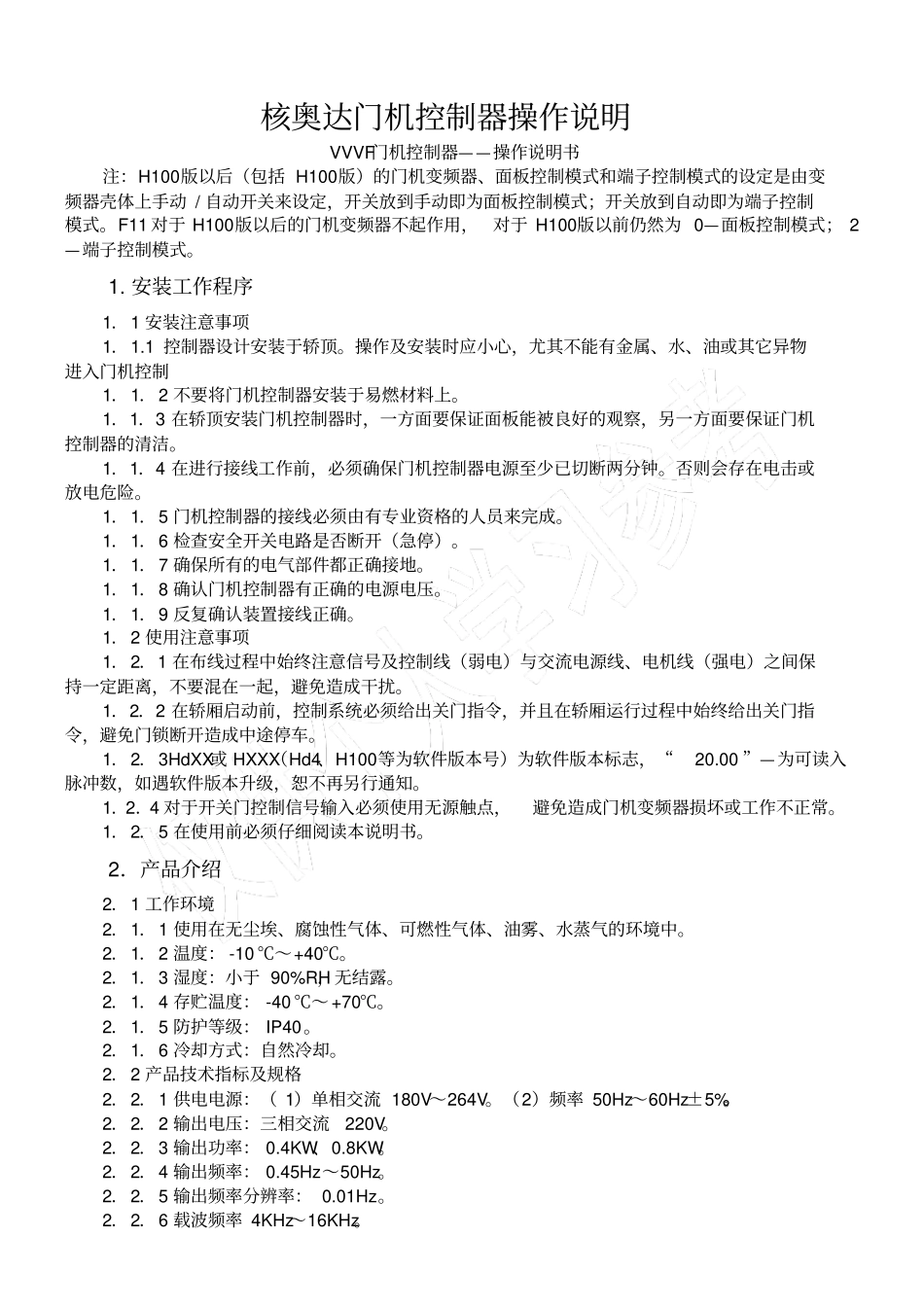

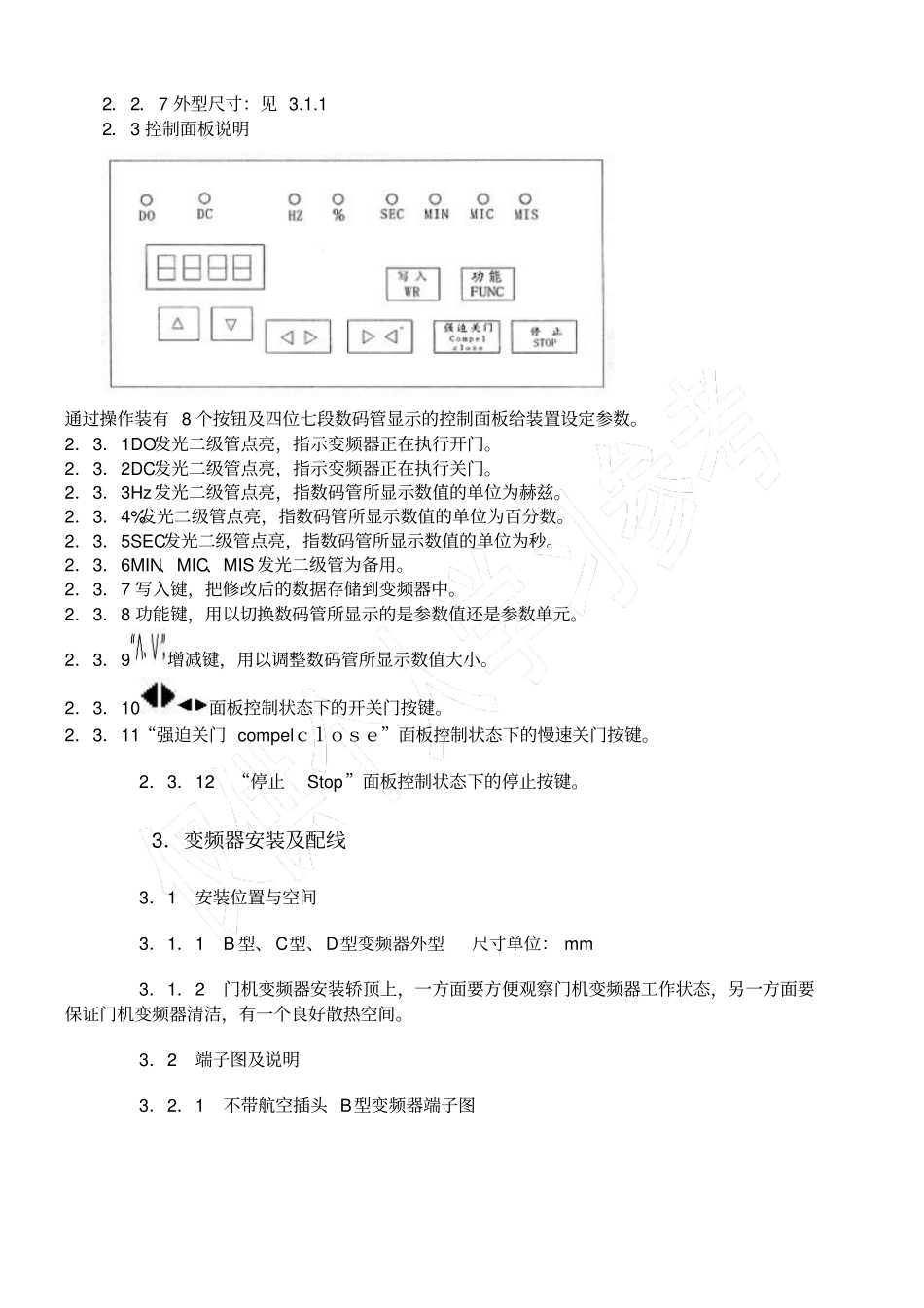

核奥达门机控制器操作说明VVVF门机控制器——操作说明书注：H100版以后（包括 H100版）的门机变频器、面板控制模式和端子控制模式的设定是由变频器壳体上手动 / 自动开关来设定，开关放到手动即为面板控制模式；开关放到自动即为端子控制模式。F11 对于 H100版以后的门机变频器不起作用，对于 H100版以前仍然为 0—面板控制模式； 2—端子控制模式。1. 安装工作程序1．1 安装注意事项1．1.1 控制器设计安装于轿顶。操作及安装时应小心，尤其不能有金属、水、油或其它异物进入门机控制1．1．2 不要将门机控制器安装于易燃材料上。1．1．3 在轿顶安装门机控制器时，一方面要保证面板能被良好的观察，另一方面要保证门机控制器的清洁。1．1．4 在进行接线工作前，必须确保门机控制器电源至少已切断两分钟。否则会存在电击或放电危险。1．1．5 门机控制器的接线必须由有专业资格的人员来完成。1．1．6 检查安全开关电路是否断开（急停）。1．1．7 确保所有的电气部件都正确接地。1．1．8 确认门机控制器有正确的电源电压。1．1．9 反复确认装置接线正确。1．2 使用注意事项1．2．1 在布线过程中始终注意信号及控制线（弱电）与交流电源线、电机线（强电）之间保持一定距离，不要混在一起，避免造成干扰。1．2．2 在轿厢启动前，控制系统必须给出关门指令，并且在轿厢运行过程中始终给出关门指令，避免门锁断开造成中途停车。1．2．3HdXX或 HXXX（Hd4、H100等为软件版本号）为软件版本标志，“20.00 ”—为可读入脉冲数，如遇软件版本升级，恕不再另行通知。1．2．4 对于开关门控制信号输入必须使用无源触点，避免造成门机变频器损坏或工作不正常。1．2．5 在使用前必须仔细阅读本说明书。2．产品介绍2．1 工作环境2．1．1 使用在无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气的环境中。2．1．2 温度： -10 ℃～+40℃。2．1．3 湿度：小于 90%RH，无结露。2．1．4 存贮温度： -40 ℃～ +70℃。2．1．5 防护等级： IP40。2．1．6 冷却方式：自然冷却。2．2 产品技术指标及规格2．2．1 供电电源：（ 1）单相交流 180V～264V。（2）频率 50Hz～60Hz±5%。2．2．2 输出电压：三相交流220V。2．2．3 输出功率： 0.4KW、0.8KW。2．2．4 输出频率： 0.45Hz～50Hz。2．2．5 输出频率分辨率： 0.01Hz。2．2．6 载波频率 4KHz～16KHz。2．2．7 外型尺寸：见 3.1.1 2．3 控制面板说明通过操作装有 8 ...
