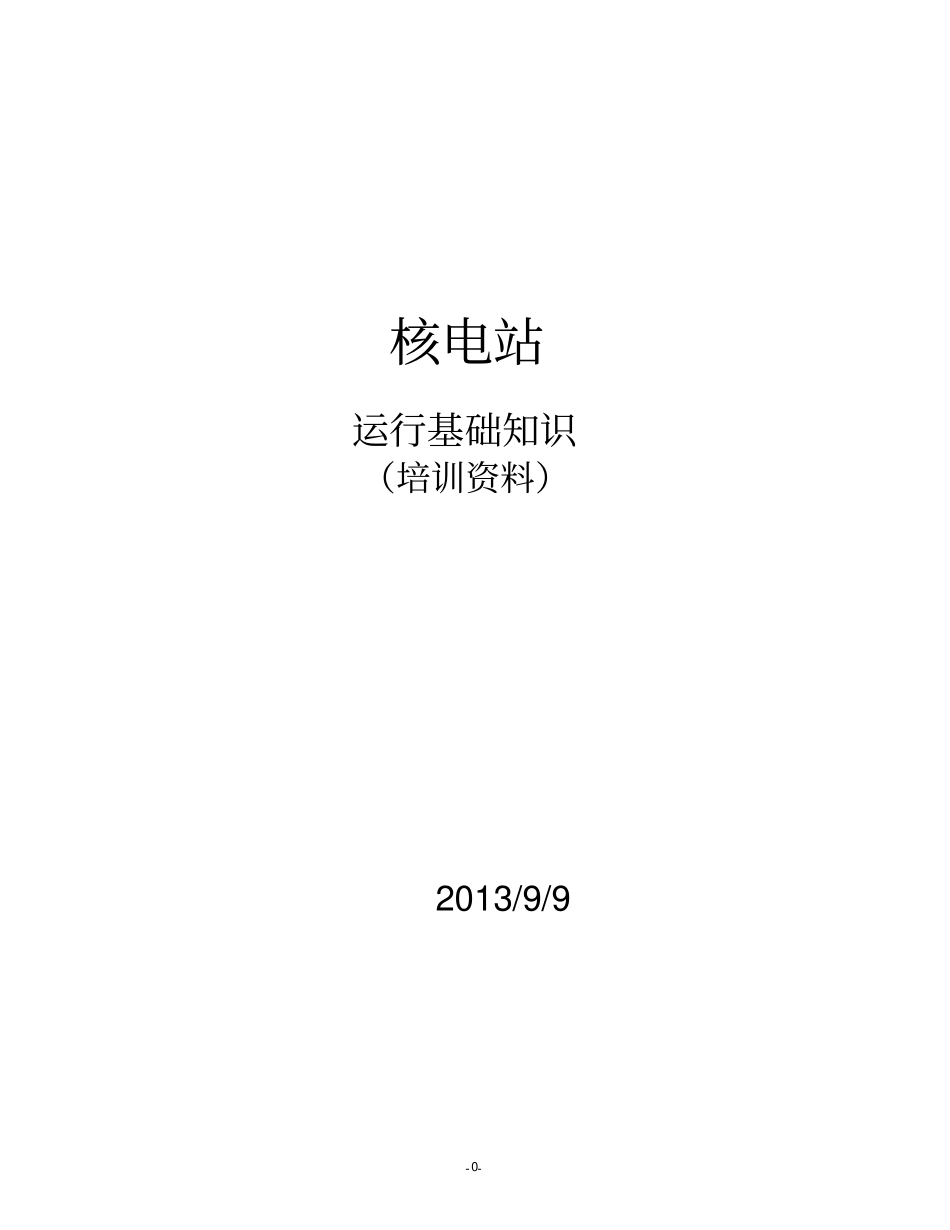

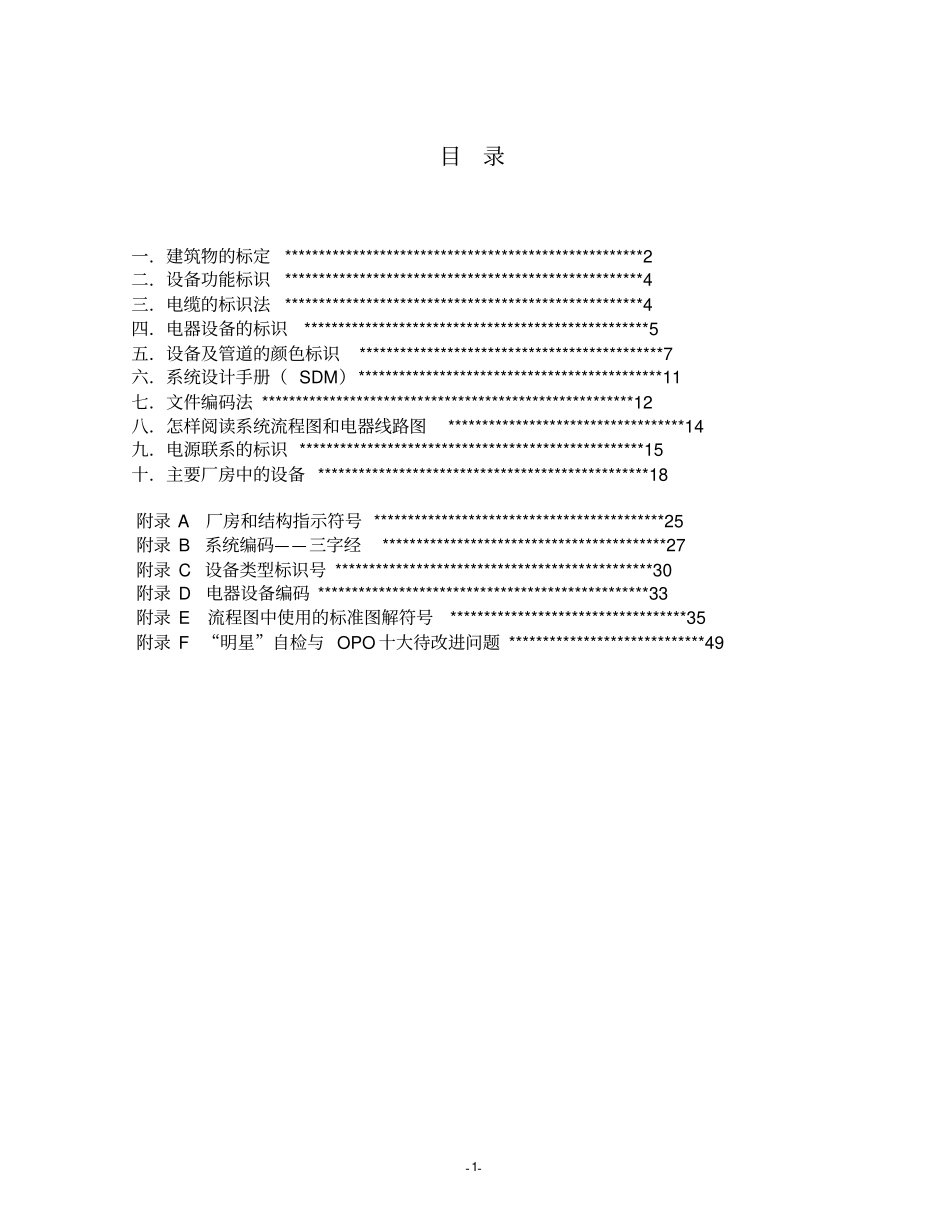

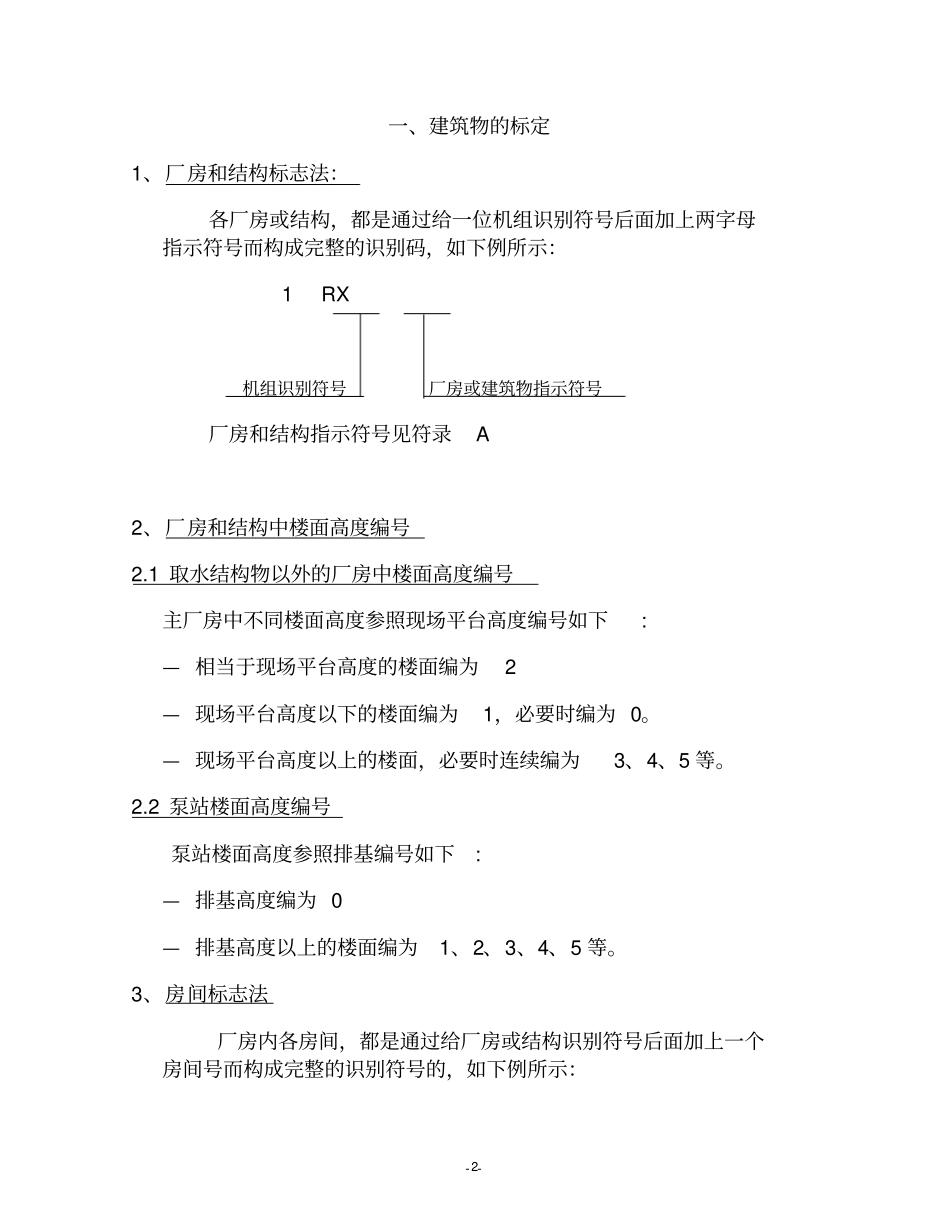

- -0 核电站运行基础知识（培训资料）2013/9/9- -1 目录一．建筑物的标定 *****************************************************2 二．设备功能标识 *****************************************************4 三．电缆的标识法 *****************************************************4 四．电器设备的标识 ***************************************************5 五．设备及管道的颜色标识 *********************************************7 六．系统设计手册（ SDM）*********************************************11 七．文件编码法 *******************************************************12 八．怎样阅读系统流程图和电器线路图***********************************14 九．电源联系的标识 ***************************************************15 十．主要厂房中的设备 *************************************************18 附录 A 厂房和结构指示符号 *******************************************25 附录 B 系统编码——三字经 ******************************************27 附录 C 设备类型标识号 ***********************************************30 附录 D 电器设备编码 *************************************************33 附录 E 流程图中使用的标准图解符号***********************************35 附录 F “明星”自检与 OPO 十大待改进问题 *****************************49 - -2 一、建筑物的标定1、厂房和结构标志法：各厂房或结构，都是通过给一位机组识别符号后面加上两字母指示符号而构成完整的识别码，如下例所示： 1 RX 机组识别符号厂房或建筑物指示符号厂房和结构指示符号见符录A 2、厂房和结构中楼面高度编号2.1 取水结构物以外的厂房中楼面高度编号主厂房中不同楼面高度参照现场平台高度编号如下: — 相当于现场平台高度的楼面编为2 — 现场平台高度以下的楼面编为1，必要时编为 0。— 现场平台高度以上的楼面，必要时连续编为3、4、5 等。2.2 泵站楼面高度编号泵站楼面高度参照排基编号如下: — 排基高度编为 0 — 排基高度以上的楼面编为1、2、3、4、5 等。3、房间标志法厂房内各房间，都是通过给厂房或结构识别符号后面加上一个房间号而构成完整的识别符号的，如下例所示：- -3 1 NX 518 机组识别号厂房或建筑物识别符号房间号其中...
