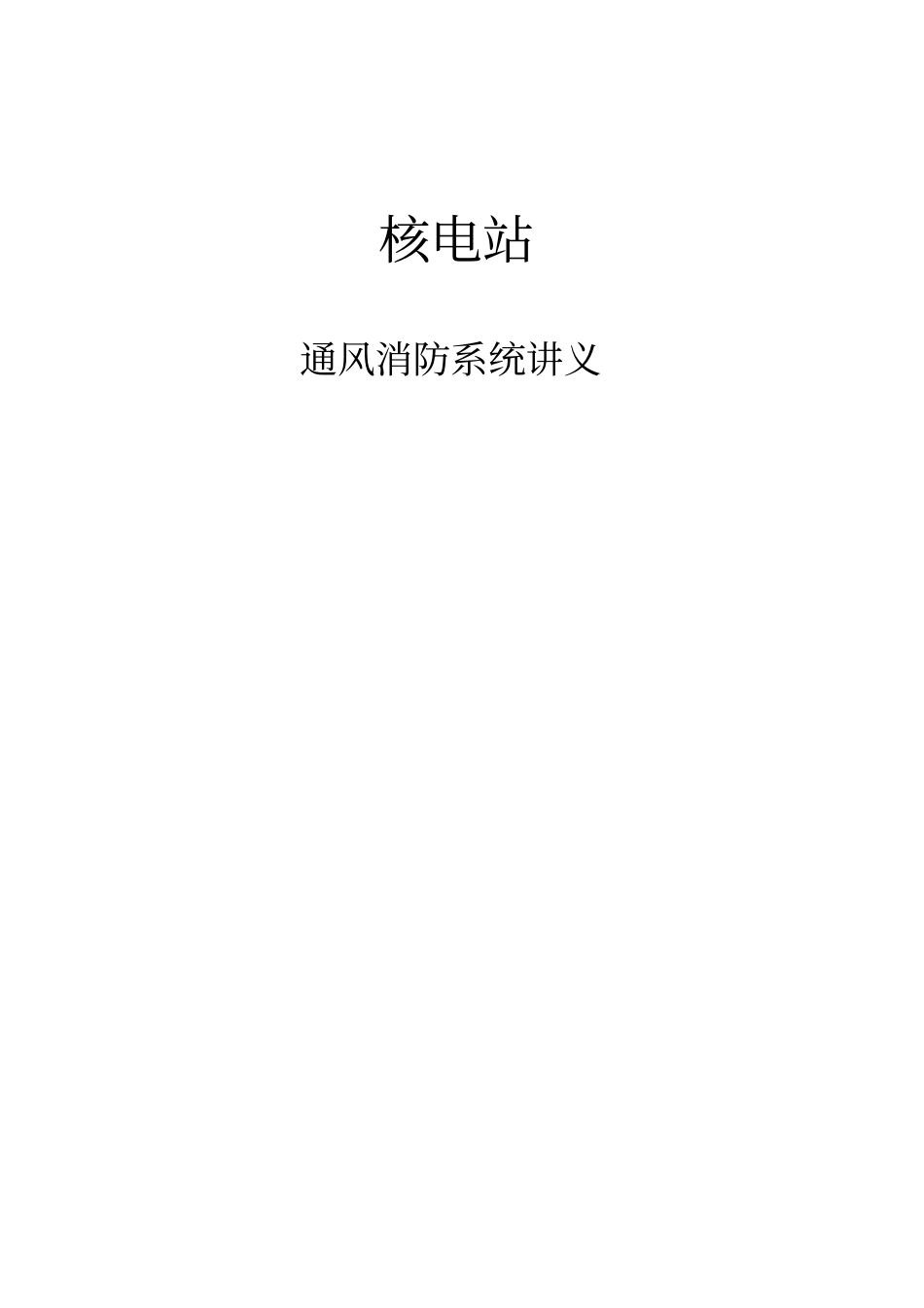

核电站通风消防系统讲义VIP免费

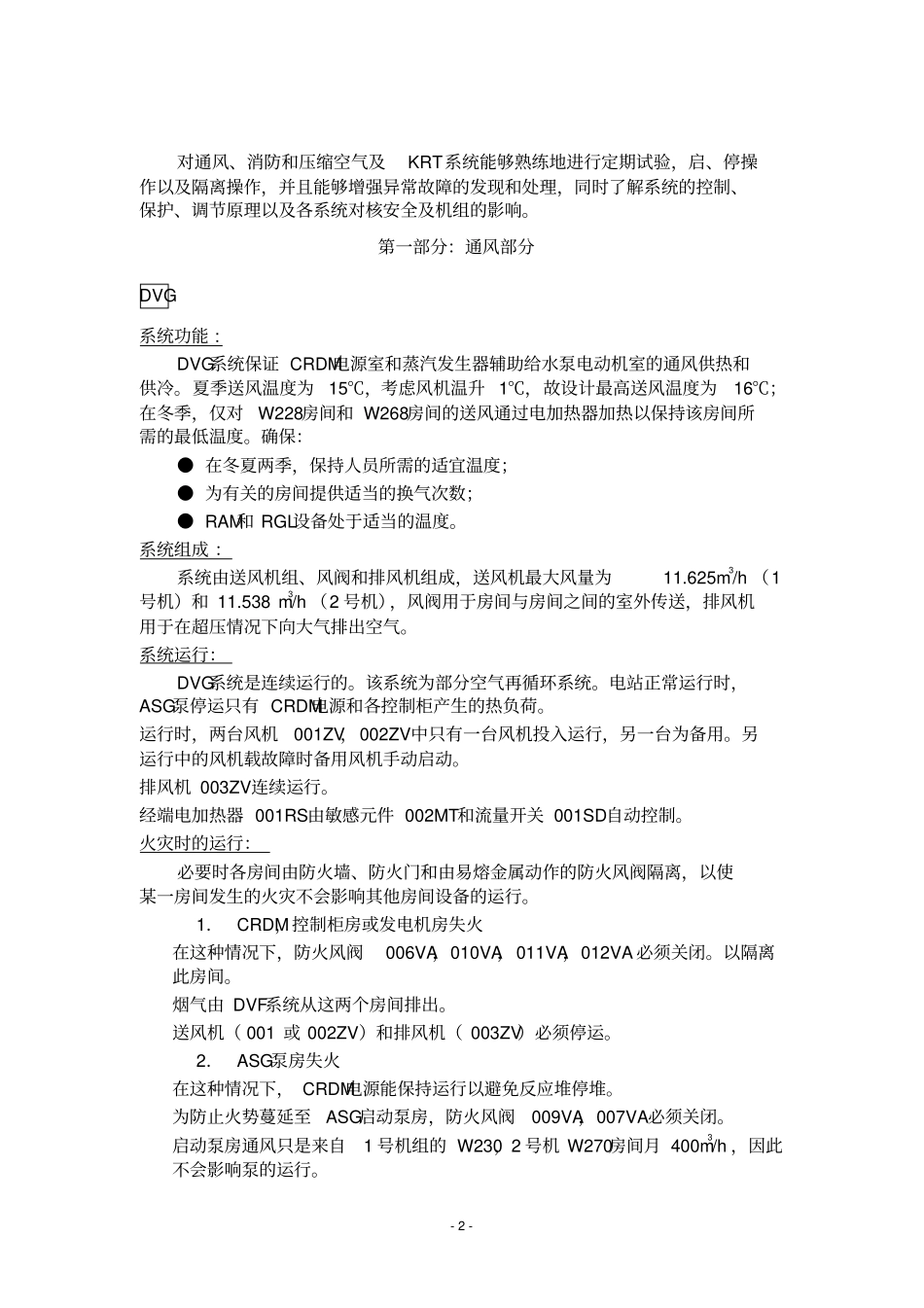

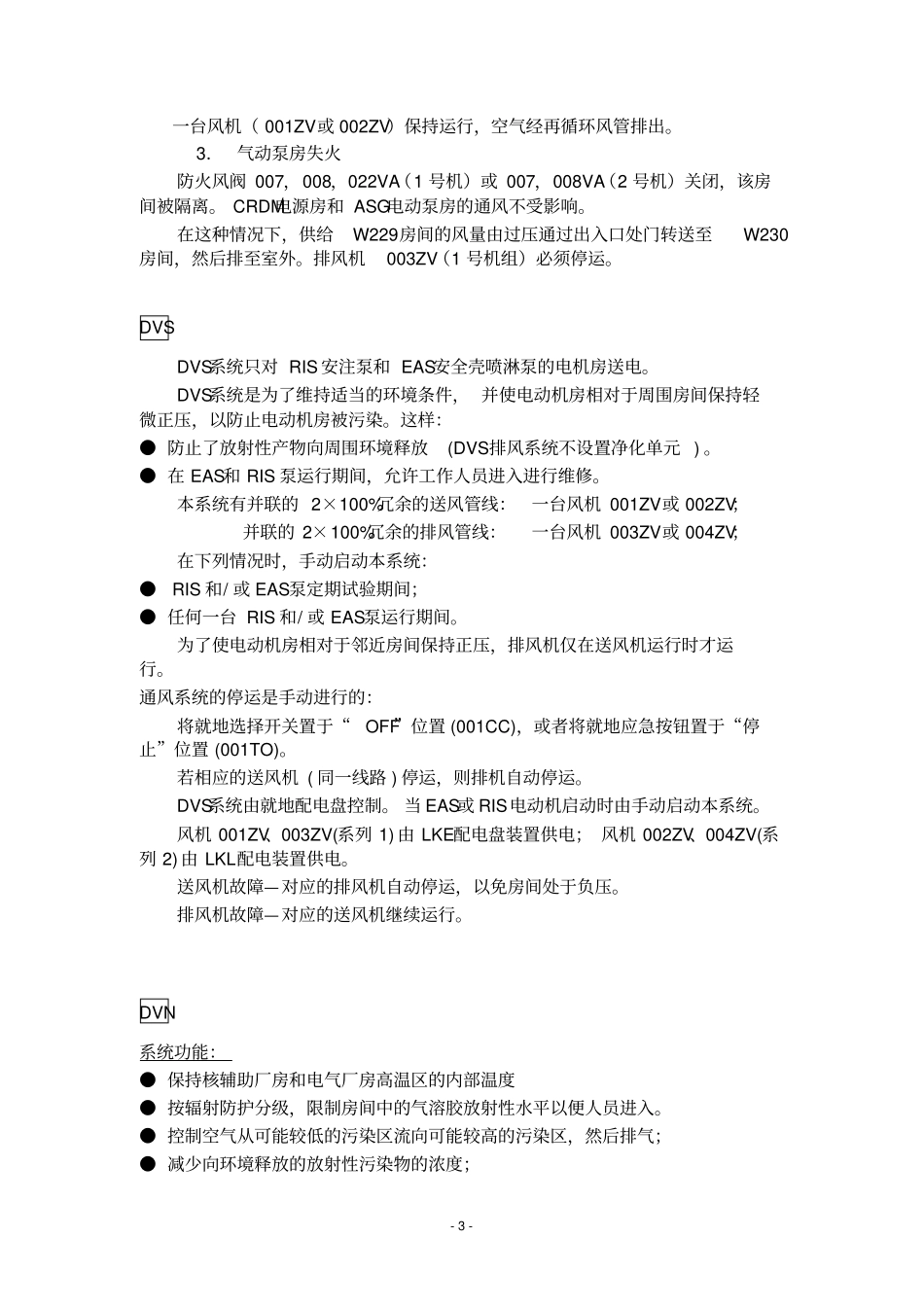

核电站通风消防系统讲义- 2 - 对通风、消防和压缩空气及KRT系统能够熟练地进行定期试验，启、停操作以及隔离操作，并且能够增强异常故障的发现和处理，同时了解系统的控制、保护、调节原理以及各系统对核安全及机组的影响。第一部分：通风部分DVG 系统功能 : DVG系统保证 CRDM电源室和蒸汽发生器辅助给水泵电动机室的通风供热和供冷。夏季送风温度为15℃，考虑风机温升 1℃，故设计最高送风温度为16℃；在冬季，仅对W228房间和 W268房间的送风通过电加热器加热以保持该房间所需的最低温度。确保：● 在冬夏两季，保持人员所需的适宜温度；● 为有关的房间提供适当的换气次数；● RAM和 RGL设备处于适当的温度。系统组成 ：系统由送风机组、风阀和排风机组成，送风机最大风量为11.625m3/h （1号机）和 11.538 m3/h （2 号机），风阀用于房间与房间之间的室外传送，排风机用于在超压情况下向大气排出空气。系统运行：DVG系统是连续运行的。该系统为部分空气再循环系统。电站正常运行时，ASG泵停运只有 CRDM电源和各控制柜产生的热负荷。运行时，两台风机001ZV，002ZV中只有一台风机投入运行，另一台为备用。另运行中的风机载故障时备用风机手动启动。排风机 003ZV连续运行。经端电加热器 001RS由敏感元件 002MT和流量开关 001SD自动控制。火灾时的运行：必要时各房间由防火墙、防火门和由易熔金属动作的防火风阀隔离，以使某一房间发生的火灾不会影响其他房间设备的运行。1． CRDM，控制柜房或发电机房失火在这种情况下，防火风阀006VA，010VA，011VA，012VA 必须关闭。以隔离此房间。烟气由 DVF系统从这两个房间排出。送风机（ 001 或 002ZV）和排风机（ 003ZV）必须停运。2． ASG泵房失火在这种情况下， CRDM电源能保持运行以避免反应堆停堆。为防止火势蔓延至ASG启动泵房，防火风阀009VA，007VA必须关闭。启动泵房通风只是来自1 号机组的 W230，2 号机 W270房间月 400m3/h ，因此不会影响泵的运行。- 3 - 一台风机（ 001ZV或 002ZV）保持运行，空气经再循环风管排出。3． 气动泵房失火防火风阀 007，008，022VA（1 号机）或 007，008VA（2 号机）关闭，该房间被隔离。 CRDM电源房和 ASG电动泵房的通风不受影响。在这种情况下，供给W229房间的风量由过压通过出入口处门转送至W230房间，然后排至室外。排风机003ZV（1 号机组）必须停运。DVS DVS系统只对 RIS 安注泵和 EAS安全壳喷淋泵的电...
