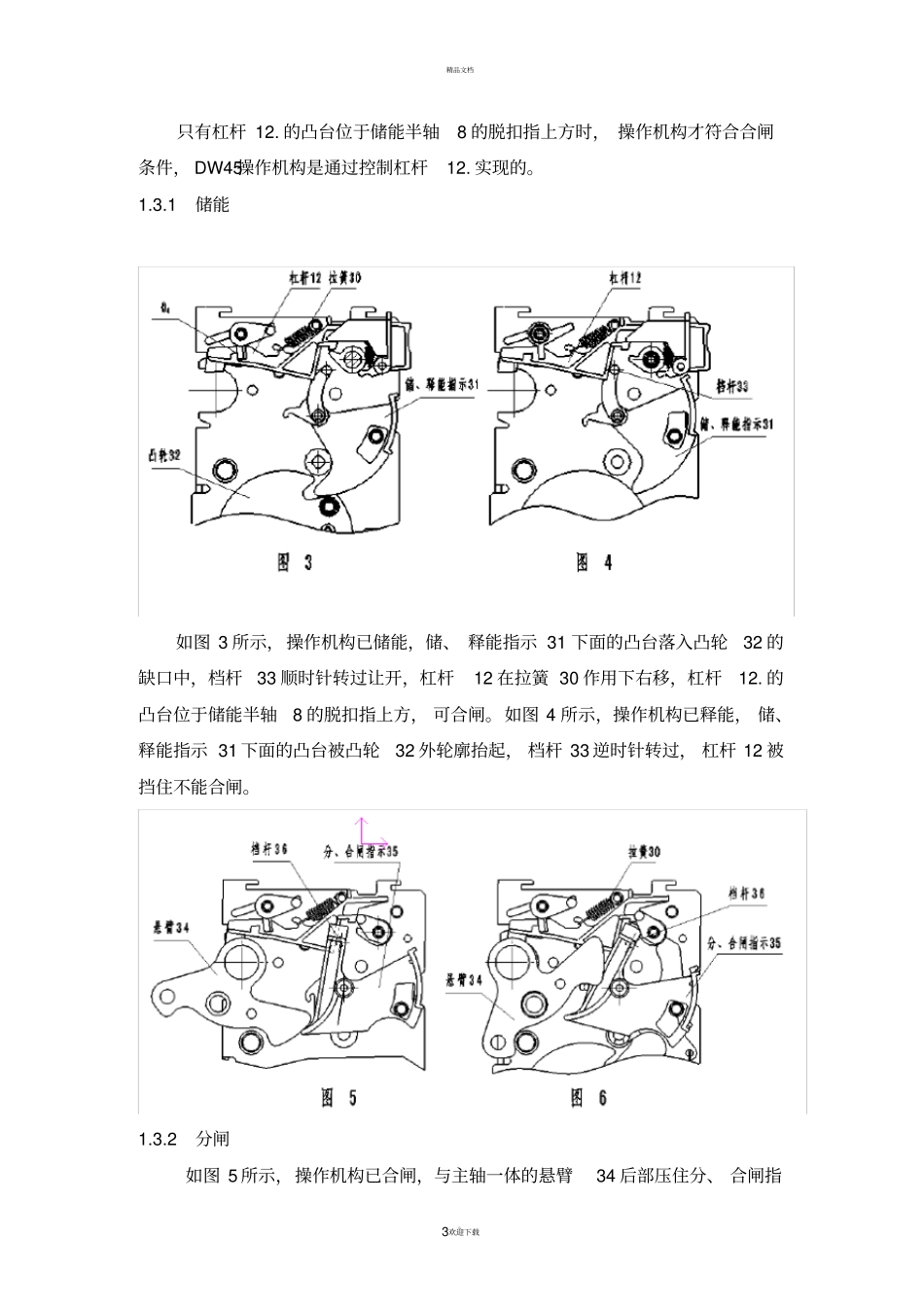

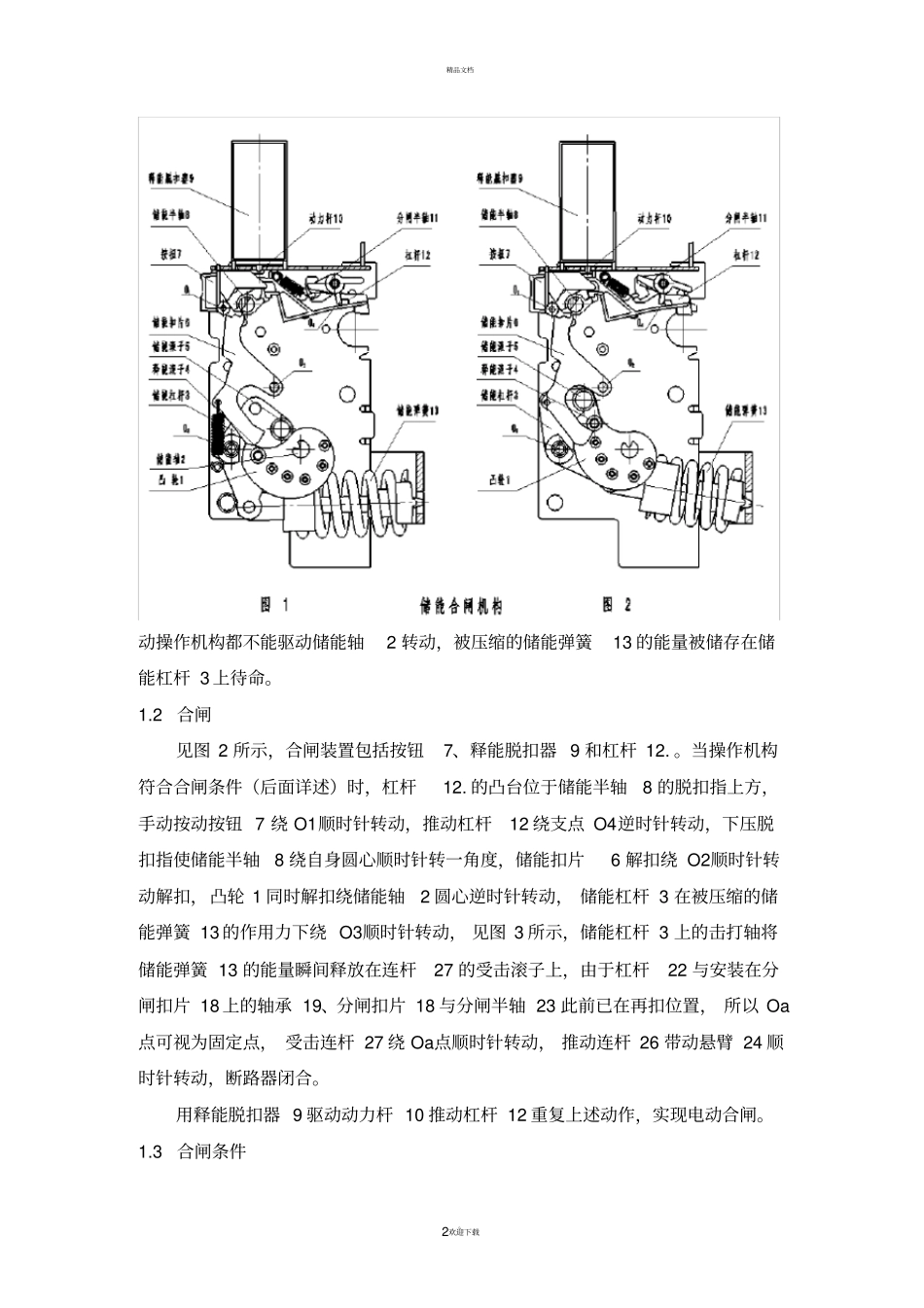

精品文档。1欢迎下载框架式断路器操作机构剖析倪文元操作机构是框架式断路器的关键部件，断路器的储能、闭合、断开由操作机构承担；操作机构应具备自由脱扣功能，以保证操作者的人生安全； 断路器配置的辅助开关与相关脱扣器串接，以保证脱扣器正常动作。 辅助开关的动作由操作机构操纵， 它的通断与断路器同步对外可提供断路器的通断状态电气信号。操作机构由储能合闸机构和自由脱扣分闸机构组成，操作机构按合闸储能和分闸储能可以分成两类，两类操作机构结构不同各具特点：前者结构复杂零部件多，两套机构各自相对独立， 能分别完成储能合闸和脱扣分闸功能；后者具有结构简单零部件少，两套机构融为一体相互借用，装配维修方便，能降低生产成本。两种操作机构孰优孰劣难下定论，前者由于闭合后已储能，所以当断路器断开后，能立即闭合。但是，实际使用中框架断路器遇故障断开后，应查明原因排除故障后，才能合闸。因此，其积极意义并不显现。而后者的经济性比较突出，虽然，分闸后才能储能， 但数秒的储能时间不会影响框架断路器的正常工作，利用其良好的经济性可以设计出价廉物美的框架式断路器，这样的产品更符合中国的国情。当然，在设计框架式断路器时应作市场调研，根据市场需求、 产品定位等具体情况，选择符合要求的操作机构类型进行设计。目前，国内框架式断路器的主流产品DW45年销量已达二十余万台， 产品质量稳步提高，完全可与施耐德的M型断路器相媲美。 DW45及其延伸产品 W2、W3的操作机构属于合闸储能类型，以下对DW450操作机构 ( 其结构、原理、功能完全一致 ) 与业内同仁进行共同剖析，深入了解掌握它的结构、原理和功能，为改进以致设计操作机构打下基础。1储能合闸机构剖析1.1 储能见图 1 所示，由手柄操作或电动操作机构驱动储能轴2 带动凸轮 1 逆时针转动，凸轮 1 的外轮廓推动储能滚子5 使储能杠杆 3 以 O3为支点逆时针转动，在储能杠杆 3 的推动下，不断压缩储能弹簧13，如图 2 所示，当安装在凸轮1 上释能滚子 4 压住储能扣片 6 的下端，储能扣片6 以 O2为支点顺时针转动，它的另一端扣在储能半轴8 缺口处，凸轮 1 被锁扣，储能结束。此时，手柄操作或电精品文档。2欢迎下载动操作机构都不能驱动储能轴2 转动，被压缩的储能弹簧13 的能量被储存在储能杠杆 3 上待命。1.2 合闸见图 2 所示，合闸装置包括按钮7、释能脱扣器 9 和杠杆 12. 。当操作机构符合合闸条件（后面...
