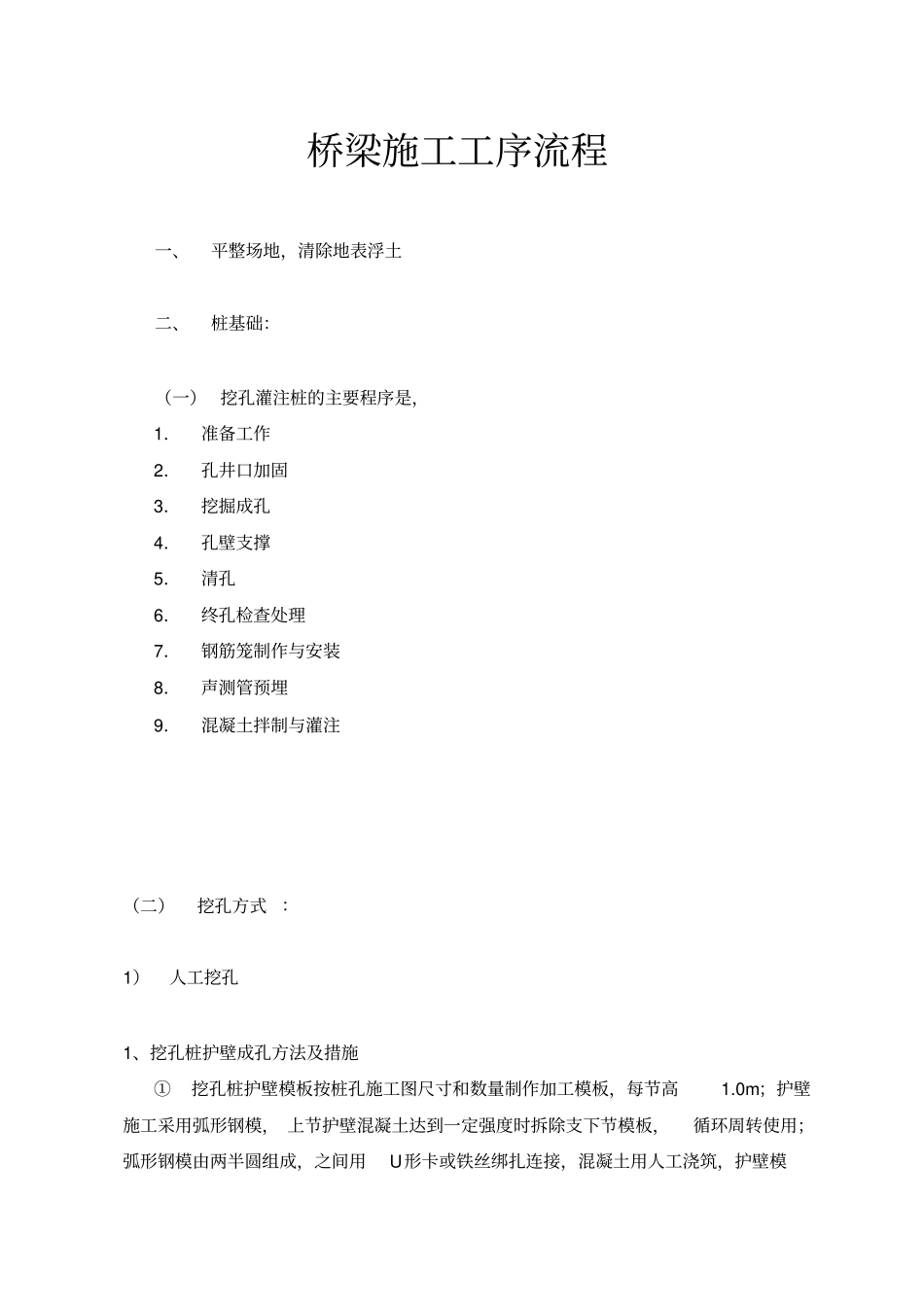

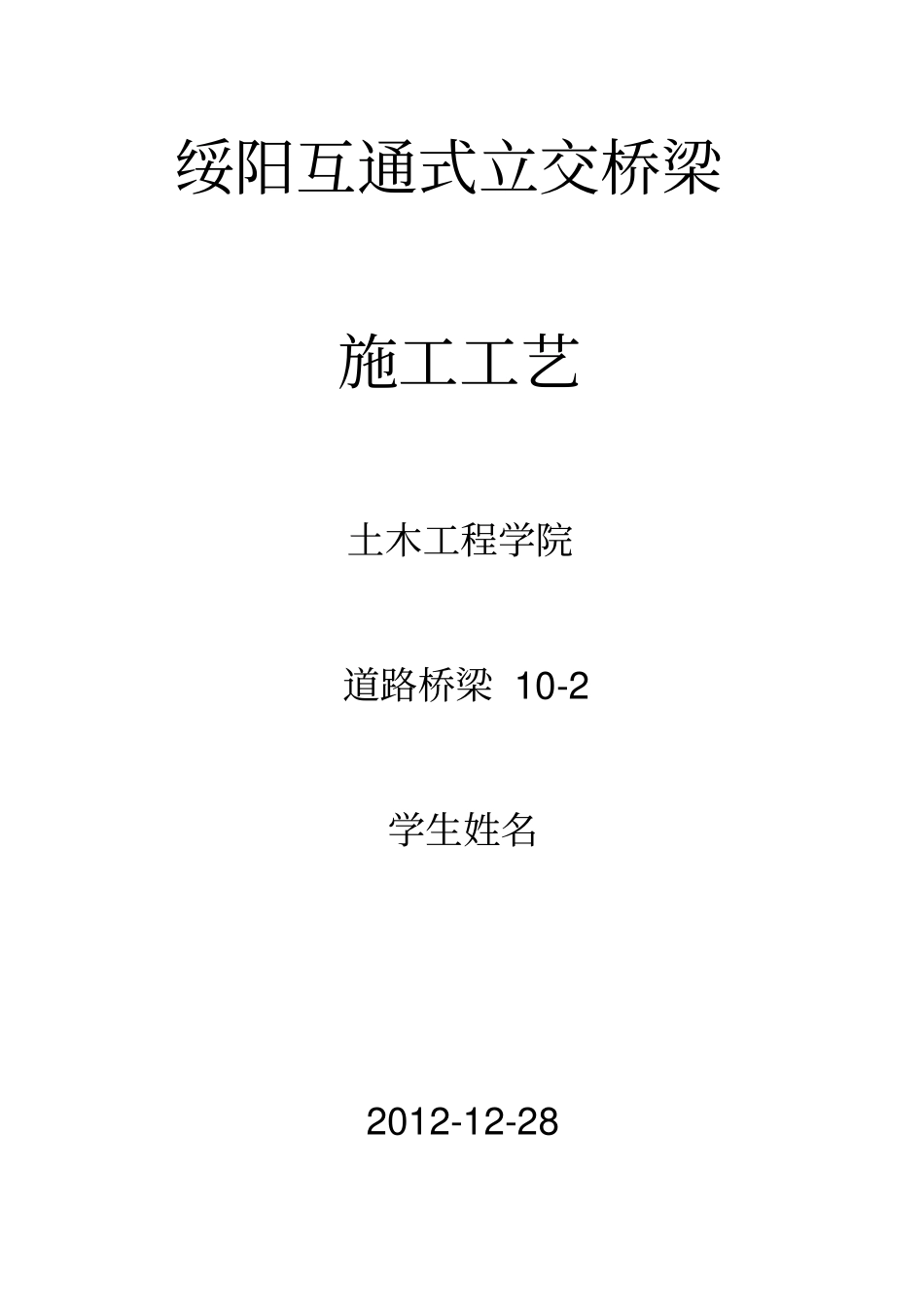

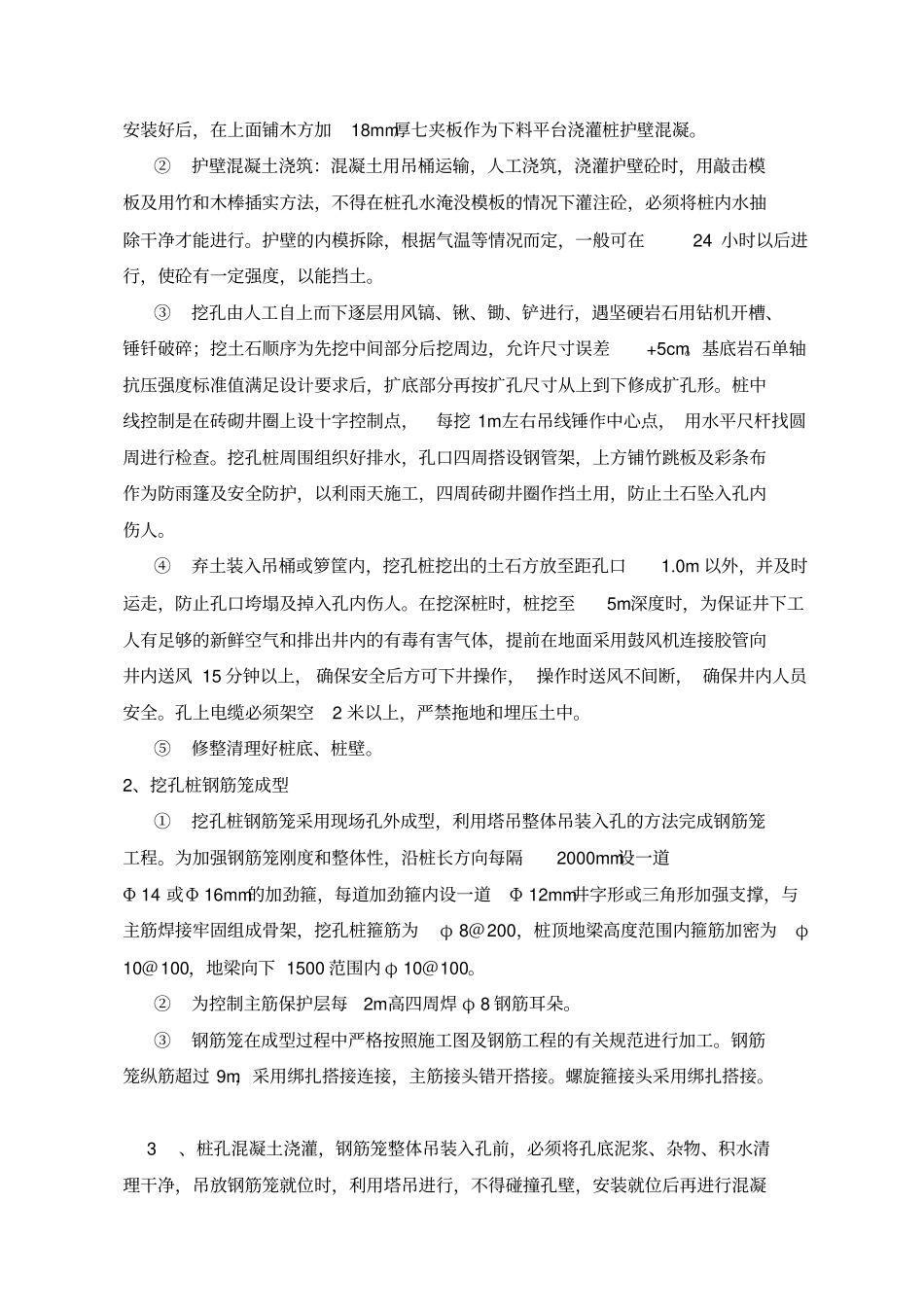

绥阳互通式立交桥梁施工工艺土木工程学院道路桥梁 10-2 学生姓名2012-12-28 桥梁施工工序流程一、平整场地，清除地表浮土二、桩基础：（一） 挖孔灌注桩的主要程序是，1．准备工作2．孔井口加固3．挖掘成孔4．孔壁支撑5．清孔6．终孔检查处理7．钢筋笼制作与安装8．声测管预埋9．混凝土拌制与灌注（二）挖孔方式：1）人工挖孔1、挖孔桩护壁成孔方法及措施①挖孔桩护壁模板按桩孔施工图尺寸和数量制作加工模板，每节高1.0m；护壁施工采用弧形钢模， 上节护壁混凝土达到一定强度时拆除支下节模板，循环周转使用；弧形钢模由两半圆组成，之间用U形卡或铁丝绑扎连接，混凝土用人工浇筑，护壁模安装好后，在上面铺木方加18mm厚七夹板作为下料平台浇灌桩护壁混凝。②护壁混凝土浇筑：混凝土用吊桶运输，人工浇筑，浇灌护壁砼时，用敲击模板及用竹和木棒插实方法，不得在桩孔水淹没模板的情况下灌注砼，必须将桩内水抽除干净才能进行。护壁的内模拆除，根据气温等情况而定，一般可在24 小时以后进行，使砼有一定强度，以能挡土。③挖孔由人工自上而下逐层用风镐、锹、锄、铲进行，遇坚硬岩石用钻机开槽、锤钎破碎；挖土石顺序为先挖中间部分后挖周边，允许尺寸误差+5cm。基底岩石单轴抗压强度标准值满足设计要求后，扩底部分再按扩孔尺寸从上到下修成扩孔形。桩中线控制是在砖砌井圈上设十字控制点，每挖 1m左右吊线锤作中心点， 用水平尺杆找圆周进行检查。挖孔桩周围组织好排水，孔口四周搭设钢管架，上方铺竹跳板及彩条布作为防雨篷及安全防护，以利雨天施工，四周砖砌井圈作挡土用，防止土石坠入孔内伤人。④弃土装入吊桶或箩筐内，挖孔桩挖出的土石方放至距孔口1.0m 以外，并及时运走，防止孔口垮塌及掉入孔内伤人。在挖深桩时，桩挖至5m深度时，为保证井下工人有足够的新鲜空气和排出井内的有毒有害气体，提前在地面采用鼓风机连接胶管向井内送风 15 分钟以上， 确保安全后方可下井操作， 操作时送风不间断， 确保井内人员安全。孔上电缆必须架空2 米以上，严禁拖地和埋压土中。⑤修整清理好桩底、桩壁。2、挖孔桩钢筋笼成型①挖孔桩钢筋笼采用现场孔外成型，利用塔吊整体吊装入孔的方法完成钢筋笼工程。为加强钢筋笼刚度和整体性，沿桩长方向每隔2000mm设一道Φ 14 或Φ 16mm的加劲箍，每道加劲箍内设一道Φ 12mm井字形或三角形加强支撑，与主筋焊接牢固组成骨架，挖孔桩箍筋为φ 8＠200，桩顶地梁高度范围内箍筋加密为φ10＠1...
