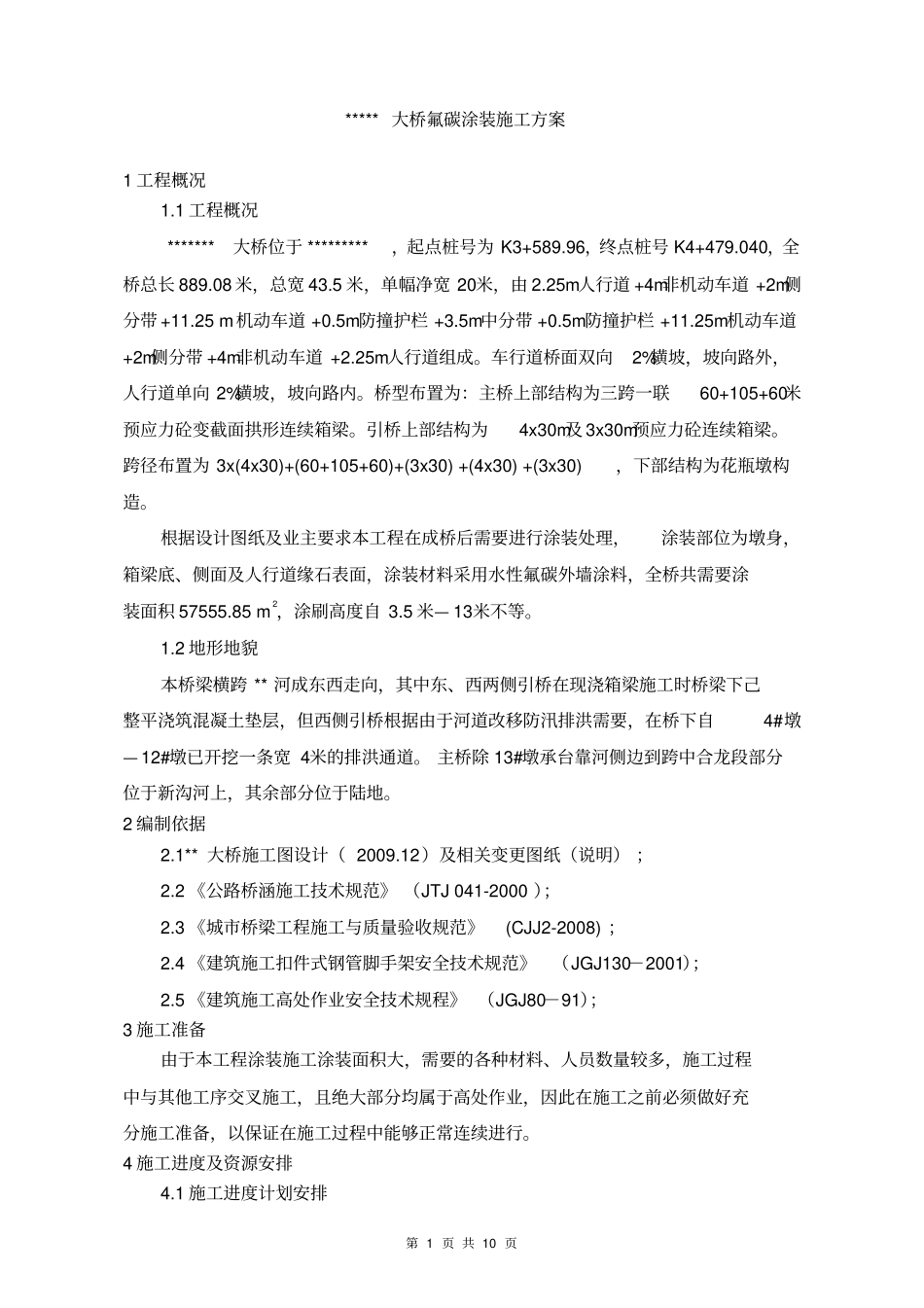

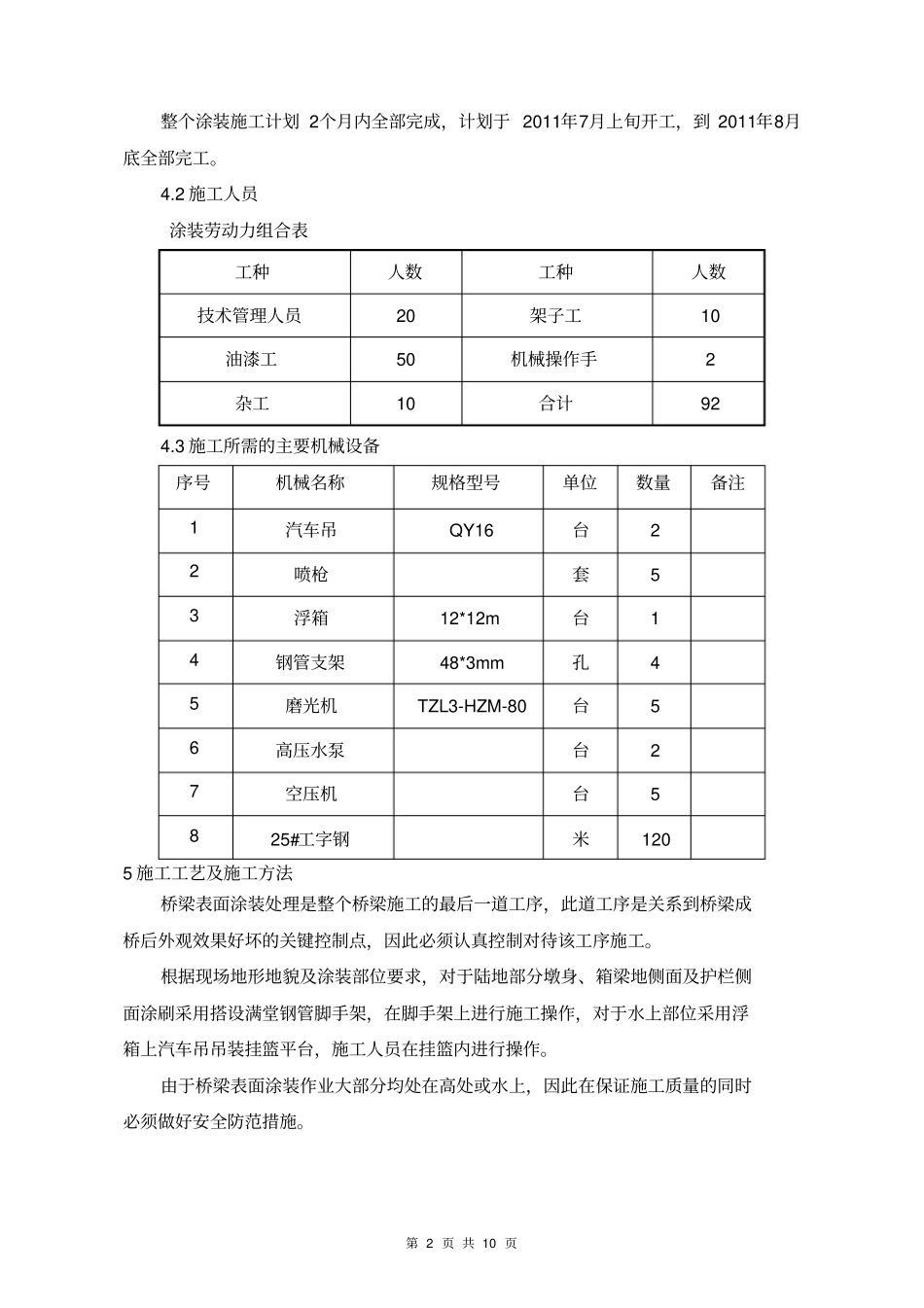

第 1 页 共 10 页***** 大桥氟碳涂装施工方案1 工程概况1.1 工程概况*******大桥位于 *********，起点桩号为 K3+589.96，终点桩号 K4+479.040，全桥总长 889.08 米，总宽 43.5 米，单幅净宽 20米，由 2.25m人行道 +4m非机动车道 +2m侧分带 +11.25 m机动车道 +0.5m防撞护栏 +3.5m中分带 +0.5m防撞护栏 +11.25m机动车道+2m侧分带 +4m非机动车道 +2.25m人行道组成。车行道桥面双向2%横坡，坡向路外，人行道单向 2%横坡，坡向路内。桥型布置为：主桥上部结构为三跨一联60+105+60米预应力砼变截面拱形连续箱梁。引桥上部结构为4x30m及 3x30m预应力砼连续箱梁。跨径布置为 3x(4x30)+(60+105+60)+(3x30) +(4x30) +(3x30)，下部结构为花瓶墩构造。根据设计图纸及业主要求本工程在成桥后需要进行涂装处理，涂装部位为墩身，箱梁底、侧面及人行道缘石表面，涂装材料采用水性氟碳外墙涂料，全桥共需要涂装面积 57555.85 m2，涂刷高度自 3.5 米— 13米不等。1.2 地形地貌本桥梁横跨 ** 河成东西走向，其中东、西两侧引桥在现浇箱梁施工时桥梁下己整平浇筑混凝土垫层，但西侧引桥根据由于河道改移防汛排洪需要，在桥下自4#墩— 12#墩已开挖一条宽 4米的排洪通道。 主桥除 13#墩承台靠河侧边到跨中合龙段部分位于新沟河上，其余部分位于陆地。2 编制依据2.1** 大桥施工图设计（ 2009.12）及相关变更图纸（说明） ；2.2 《公路桥涵施工技术规范》 （JTJ 041-2000 ）；2.3 《城市桥梁工程施工与质量验收规范》(CJJ2-2008) ；2.4 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001）；2.5 《建筑施工高处作业安全技术规程》 （JGJ80－91）；3 施工准备由于本工程涂装施工涂装面积大，需要的各种材料、人员数量较多，施工过程中与其他工序交叉施工，且绝大部分均属于高处作业，因此在施工之前必须做好充分施工准备，以保证在施工过程中能够正常连续进行。4 施工进度及资源安排4.1 施工进度计划安排第 2 页 共 10 页整个涂装施工计划 2个月内全部完成，计划于 2011年7月上旬开工，到 2011年8月底全部完工。4.2 施工人员涂装劳动力组合表工种人数工种人数技术管理人员20 架子工10 油漆工50 机械操作手2 杂工10 合计92 4.3 施工所需的主要机械设备序号机械名称规格型号单位数量备注1 汽车吊QY16 台2 2 喷枪套5 3 浮箱12*12m 台1 4 钢管支架48*3mm 孔4 5 磨光机TZL3-HZM...
