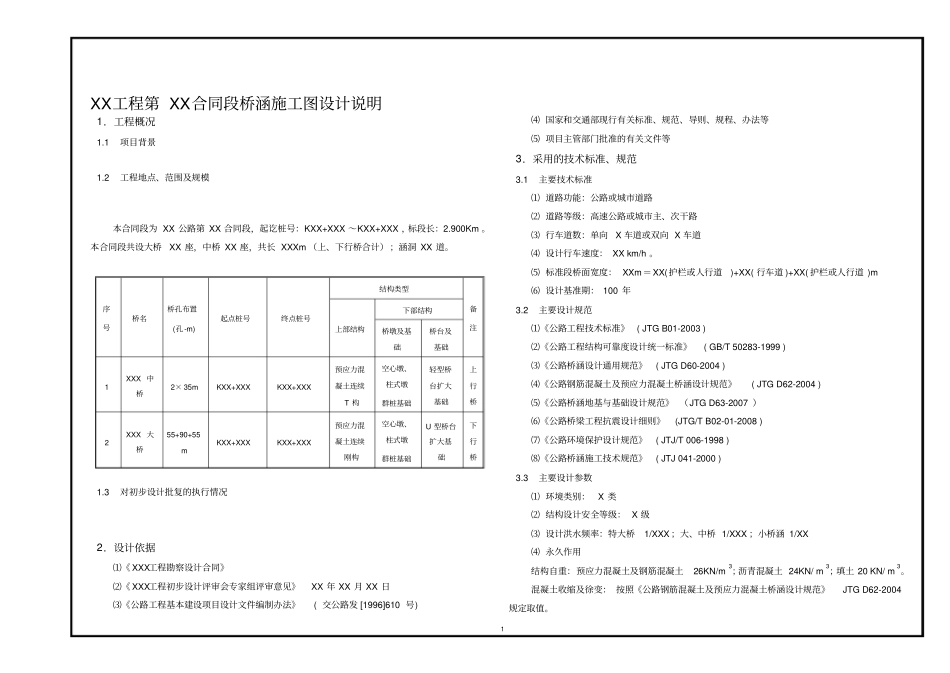

1XX工程第 XX合同段桥涵施工图设计说明1．工程概况1.1 项目背景1.2 工程地点、范围及规模本合同段为 XX 公路第 XX 合同段，起讫桩号：KXX+XXX ～KXX+XXX ，标段长：2.900Km 。本合同段共设大桥XX 座，中桥 XX 座，共长 XXXm （上、下行桥合计）；涵洞 XX 道。序号桥名桥孔布置(孔-m) 起点桩号终点桩号结构类型备注上部结构下部结构桥墩及基础桥台及基础1 XXX 中桥2× 35m KXX+XXX KXX+XXX 预应力混凝土连续T 构空心墩、柱式墩群桩基础轻型桥台扩大基础上行桥2 XXX 大桥55+90+55m KXX+XXX KXX+XXX 预应力混凝土连续刚构空心墩、柱式墩群桩基础U 型桥台扩大基础下行桥1.3 对初步设计批复的执行情况2．设计依据⑴《 XXX工程勘察设计合同》⑵《 XXX工程初步设计评审会专家组评审意见》XX 年 XX 月 XX 日⑶《公路工程基本建设项目设计文件编制办法》( 交公路发 [1996]610 号) ⑷ 国家和交通部现行有关标准、规范、导则、规程、办法等⑸ 项目主管部门批准的有关文件等3．采用的技术标准、规范3.1 主要技术标准⑴ 道路功能：公路或城市道路⑵ 道路等级：高速公路或城市主、次干路⑶ 行车道数：单向X 车道或双向 X 车道⑷ 设计行车速度： XX km/h 。⑸ 标准段桥面宽度： XXm＝XX(护栏或人行道)+XX( 行车道 )+XX( 护栏或人行道 )m ⑹ 设计基准期： 100 年3.2 主要设计规范⑴《公路工程技术标准》( JTG B01-2003 ) ⑵《公路工程结构可靠度设计统一标准》( GB/T 50283-1999 ) ⑶《公路桥涵设计通用规范》( JTG D60-2004 ) ⑷《公路钢筋混凝土及预应力混凝土桥涵设计规范》( JTG D62-2004 ) ⑸《公路桥涵地基与基础设计规范》 （JTG D63-2007 ）⑹《公路桥梁工程抗震设计细则》(JTG/T B02-01-2008 ) ⑺《公路环境保护设计规范》( JTJ/T 006-1998 ) ⑻《公路桥涵施工技术规范》( JTJ 041-2000 ) 3.3 主要设计参数⑴ 环境类别：X 类⑵ 结构设计安全等级： X 级⑶ 设计洪水频率：特大桥1/XXX ；大、中桥 1/XXX ；小桥涵 1/XX ⑷ 永久作用结构自重：预应力混凝土及钢筋混凝土26KN/m3；沥青混凝土 24KN/ m3；填土 20 KN/ m3。混凝土收缩及徐变： 按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004规定取值。2墩台不均匀沉降：对于XX 连续刚构桥，采用2cm ；对于其它中小跨径现浇连续梁桥、先简支后结构连续小箱梁、 T 梁桥...
