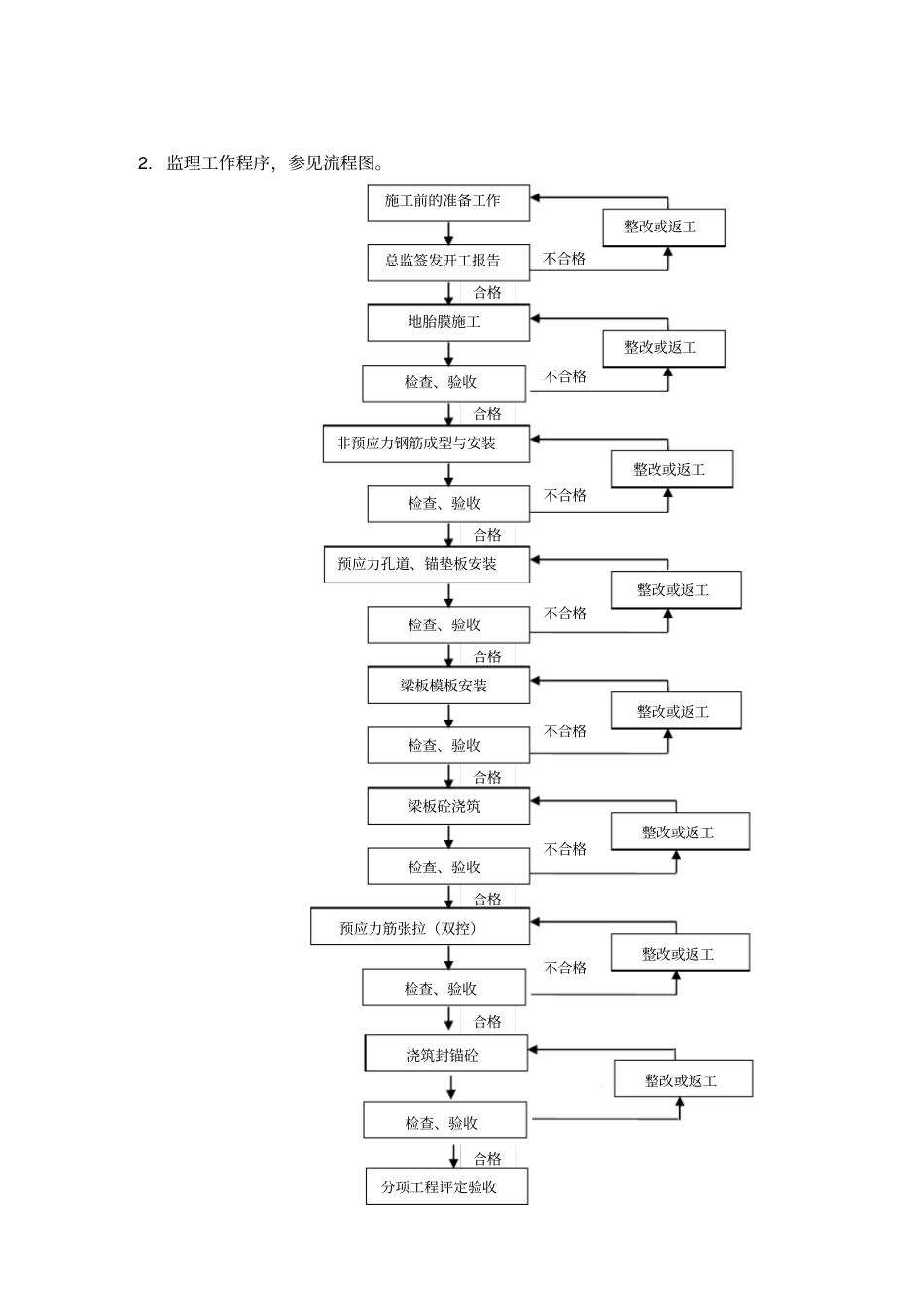

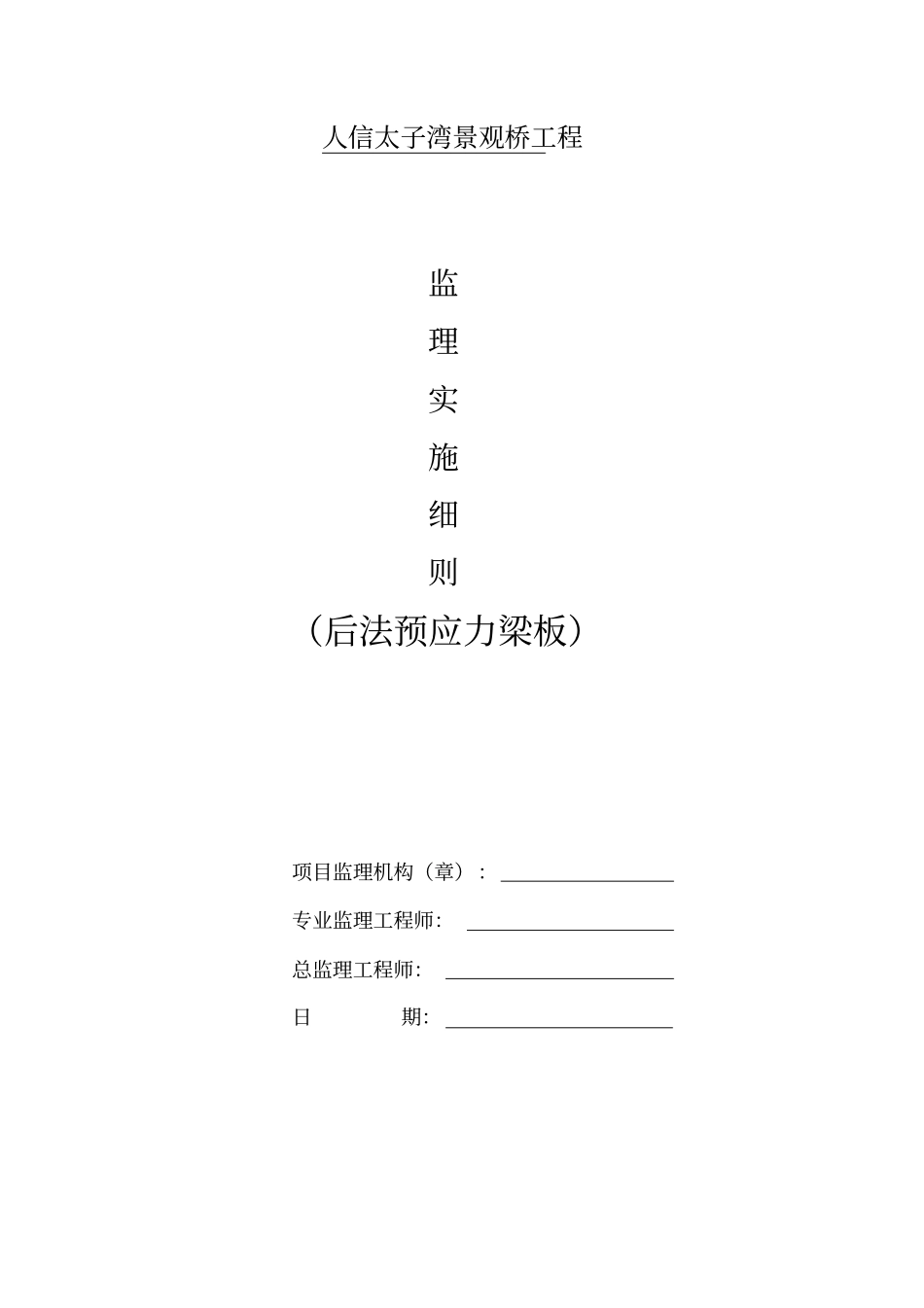

人信太子湾景观桥工程监理实施细则（后法预应力梁板）项目监理机构（章）：专业监理工程师：总监理工程师：日期：后法预应力梁板施工监理实施细则一、工程概况：人信太子湾景观桥位于沌口经济开发区人信太子湾公园，本桥桥跨布置：3*20=60 米，桥梁全长 66.04 米，桥宽 8.0 米，桥面设双向 1.0%的横坡，上不结构主梁采用预制预应力混凝土空心板结构，结构简支桥面连续，两高0.95 米，悬臂长 0.255 米。每跨布置 6 片主梁，其中边梁 2 片、中梁 4 片，下部结构桥墩采用实心薄臂墩，基础采用承台接桩基础，承台尺寸采用轻型桩柱式桥台，桩基直径 1.2 米。下部结构桩基均采用嵌岩桩基础。主要工程量：墩身、挡块采用C30砼，约未 53.65 立方，造价人才网墩身、挡块钢筋量约为10T。二、编制依据 1 、工程施工合同、监理合同、招投标文件等； 2 、工程施工图及相关设计、变更文件； 3 、经各方确认的会议纪要和其他书面记录、函件、传真、数据电文等； 4 、《城市桥梁工程施工与质量验收规》CJJ2-2008； 5 、《建设工程监理规》 GB50319— 2013； 7 、人信太子湾景观桥工程《监理规划》 ； 8 、国家及省市地方现行的有关建设标准、强制规等； 9 、经批准的施工组织设计、 （专项）施工方案；四、监理工作流程1．主要监理工作分为五个阶段（1）施工前准备阶段；（2）地胎膜施工；（3）钢筋成型与安装，预应力孔道及锚垫板安装；（4）模板制造与安装；（5）梁板砼浇筑；（6）预应力筋拉及孔道压浆；（7）梁端封锚；合格合格合格合格合格合格合格合格2. 监理工作程序，参见流程图。不合格不合格不合格不合格不合格不合格不合格施工前的准备工作总监签发开工报告整改或返工地胎膜施工检查、验收整改或返工非预应力钢筋成型与安装检查、验收整改或返工预应力孔道、锚垫板安装检查、验收梁板模板安装检查、验收整改或返工整改或返工梁板砼浇筑检查、验收整改或返工预应力筋张拉（双控）检查、验收整改或返工浇筑封锚砼检查、验收分项工程评定验收整改或返工图一梁板施工监理流程图3、质量控制监理流程图图二 质量控制监理流程图五．监理控制要点及目标值（一）施工前准备工作控制要点及目标值1．开工前应督促施工单位组织有关人员对设计文件、图纸、资料进行认真研究核对，如发现有错误和矛盾，请业主组织进行设计交底（图纸会审），或用联系单的形式报监理， 经监理审核后报业主环保人才网， 请设计部门补充、 更...
