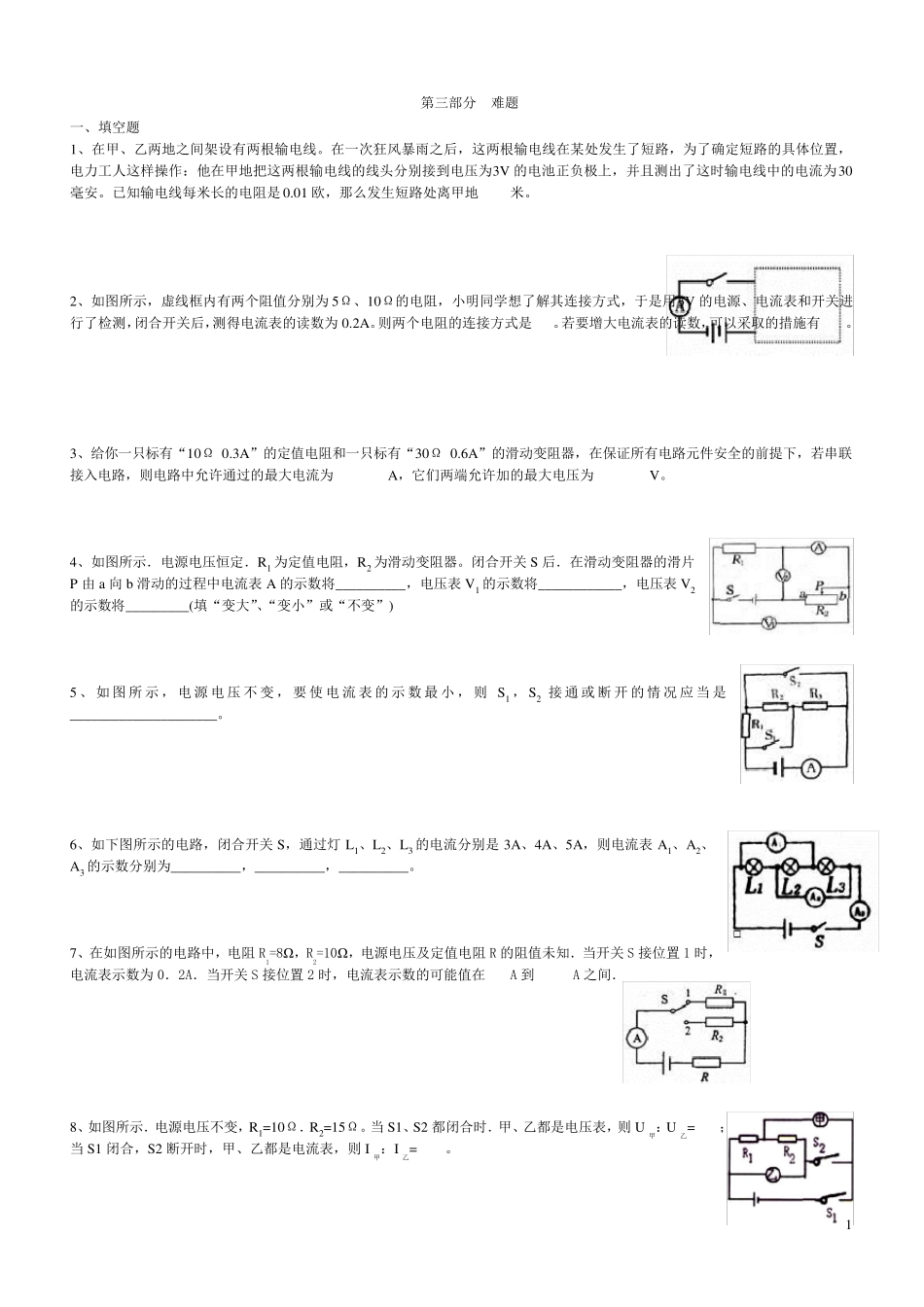

1 第三部分 难题 一、填空题 1、在甲、乙两地之间架设有两根输电线。在一次狂风暴雨之后，这两根输电线在某处发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线头分别接到电压为3V 的电池正负极上，并且测出了这时输电线中的电流为30毫安。已知输电线每米长的电阻是0.01 欧，那么发生短路处离甲地 米。 2、如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V 的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是 。若要增大电流表的读数，可以采取的措施有 。 3、给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为 A，它们 两端 允许加 的最大电压为 V。 4、如图所示． 电源电压恒 定． R1 为定值电阻，R2 为滑动变阻器。闭合开关 S 后． 在滑动变阻器的滑片P 由 a 向 b 滑动的过程 中电流表 A 的示数将 __________，电压表 V1 的示数将 ____________，电压表 V2的示数将 _________(填“变大”、“变小”或 “不 变”) 5 、如图所示，电源 电压不 变，要 使 电流表 的示数 最小 ，则 S1 ，S2 接通或 断 开 的情 况 应 当 是_____________________。 6、如下图所示的电路，闭合开关 S，通过灯L1、L2、L3 的电流分别是3A、4A、5A，则电流表 A1、A2、A3 的示数分别为__________，__________，__________。 7、在如图所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及 定值电阻R 的阻值未 知． 当 开关 S 接位置1 时，电流表示数为0． 2A． 当 开关 S 接位置2 时，电流表示数的可能 值在 A 到 A 之间． 8、如图所示． 电源电压不 变，R1=10Ω． R2=15Ω。当 S1、S2 都 闭合时． 甲、乙都 是电压表，则 U甲：U乙= ；当 S1 闭合，S2 断 开时，甲、乙都 是电流表，则 I甲：I乙= 。 2 9、图为自制的握力计的原理示意图，将滑动变阻器R1 的金属滑片与三股弹簧相连，弹簧的另一端通过保护电阻R2 接在电源的负极，手握测力计，当力在0~500N 范围变化时，可使R1 接入电路的电阻值在5~15Ω范围内变化。已知 R2=5Ω，电源两端电压为 6 V 且恒定不变（弹簧电阻可以忽略）。那么当握力达到最大值时，电流表的示数为...
