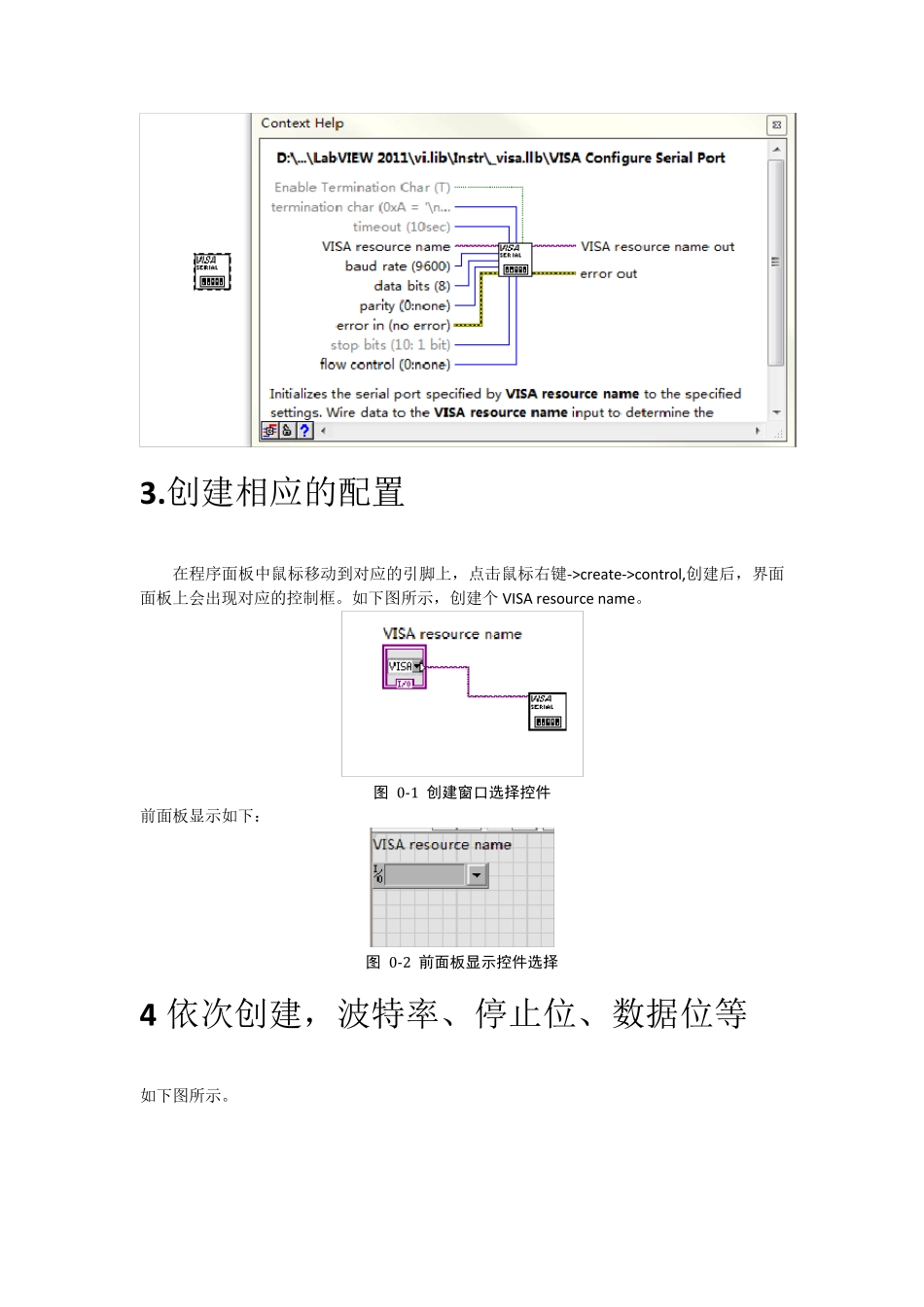

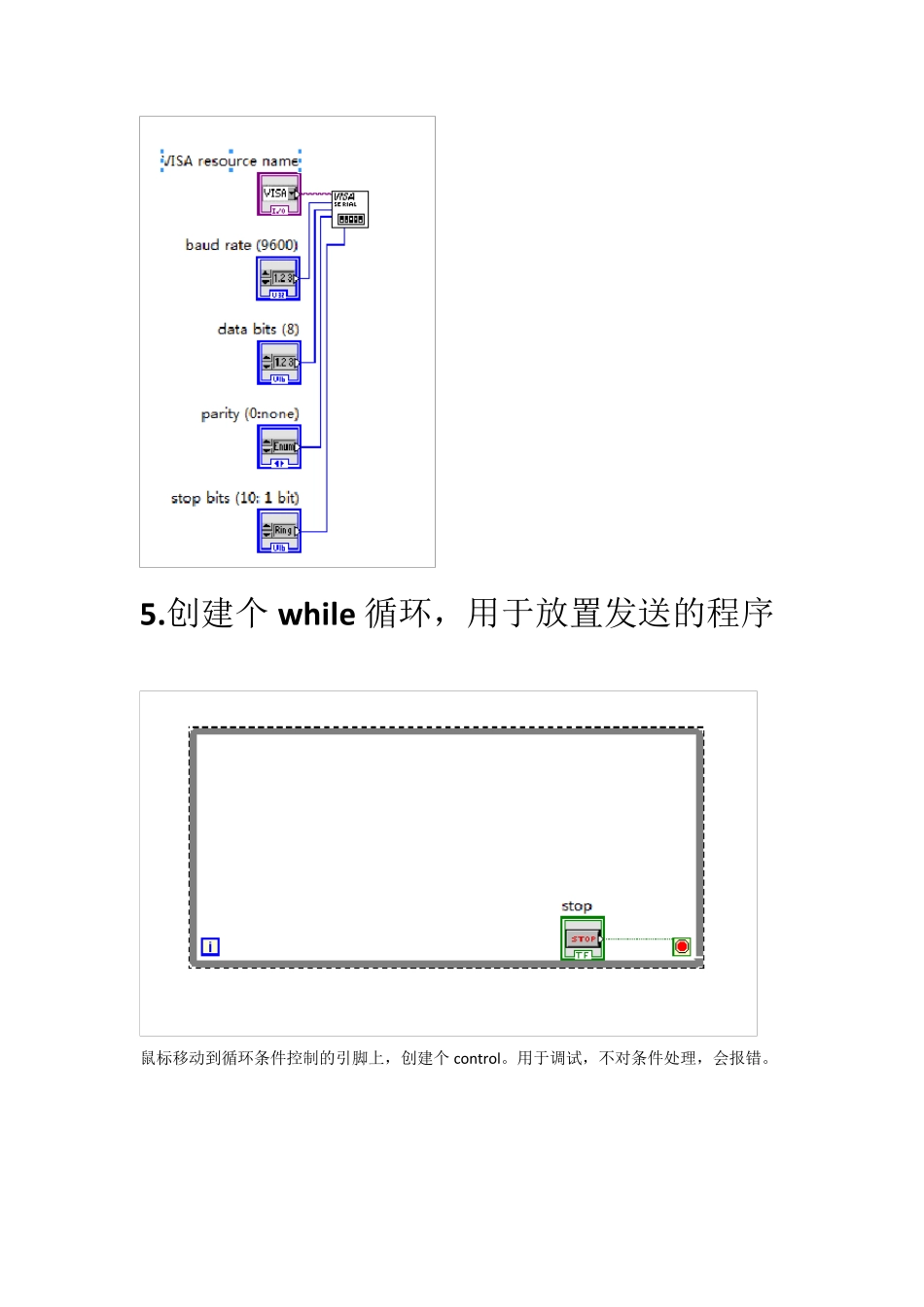

Labview 实现串口通信步骤 1.在程序面板上添加VISA 配置接口 2.添加后，开启帮助文档的显示。菜单的Help->show context help,如下图 鼠标选择目标则会显示帮助框。如下图所示。 3.创建相应的配置 在程序面板中鼠标移动到对应的引脚上，点击鼠标右键->create->control,创建后，界面面板上会出现对应的控制框。如下图所示，创建个VISA resou rce name。 图 0-1 创建窗口选择控件 前面板显示如下： 图 0-2 前面板显示控件选择 4 依次创建，波特率、停止位、数据位等 如下图所示。 5.创建个w hile 循环，用于放置发送的程序 鼠标移动到循环条件控制的引脚上，创建个control。用于调试，不对条件处理，会报错。 6 前面板放置个按钮，用于控制数据的发送 7.创建个事件，用于响应发送按钮 鼠标移动到timeout 的位置，鼠标右键选择edit events… 如下图所示。 操作上面后，出现如下界面：选择需要响应的控件，这里选择“ok button”，选择鼠标按下。 点击 ok 后，事件的名称也变化了。如下图所示。 如果鼠标点击按键，则会进入事件处理。 8 创建 VISA 写函数 9 连接端口和写函数 10 添加个关闭函数 1 1 .创建字符串控件，传递给写函数，用于发送 选中 VISA Write 的 w rite buffer，右键 create->control, 12 界面如下所示 13.安装虚拟串口，提供一个下载地址 http://www.uzzf.com/soft/47470.html 用虚拟串口配置两个端口，配置好后，这两个串口之间是自动连接上，模拟硬件上两个串口对接上的。 如上图，指定好端口，点击 Add pair。 14 运行串口工具，提供一个下载地址 http://w w w .pc6.com/softview /SoftView _77355.html 15.运行串口工具，打开串口，运行V I，发送数据 我的电脑配置的是COM12 和COM13,vi 选择COM12. 运行VI，在w rite buffer 里面填写test，点击OK 发送。 每点击一次，发送一次。 16.建立接收模块 添加个w hile 循环， 创建w hile 循环，用于接收。创建VISA Read，在 Read buffer 引脚上点击鼠标右键create->indicator,建立个显示控件。 使能串口事件，添加个VISA Enable Event. 17 在VISA Enable Event 的event type，创建个常量 然后在常量的下拉列表中选择Serial Character。这个表示串口接收到数据，可以进入帮助文档查看详细的说明。 18.创建事件等待 19.连接事件，等待事件的类型直接连接在VISA Enable Eve...
