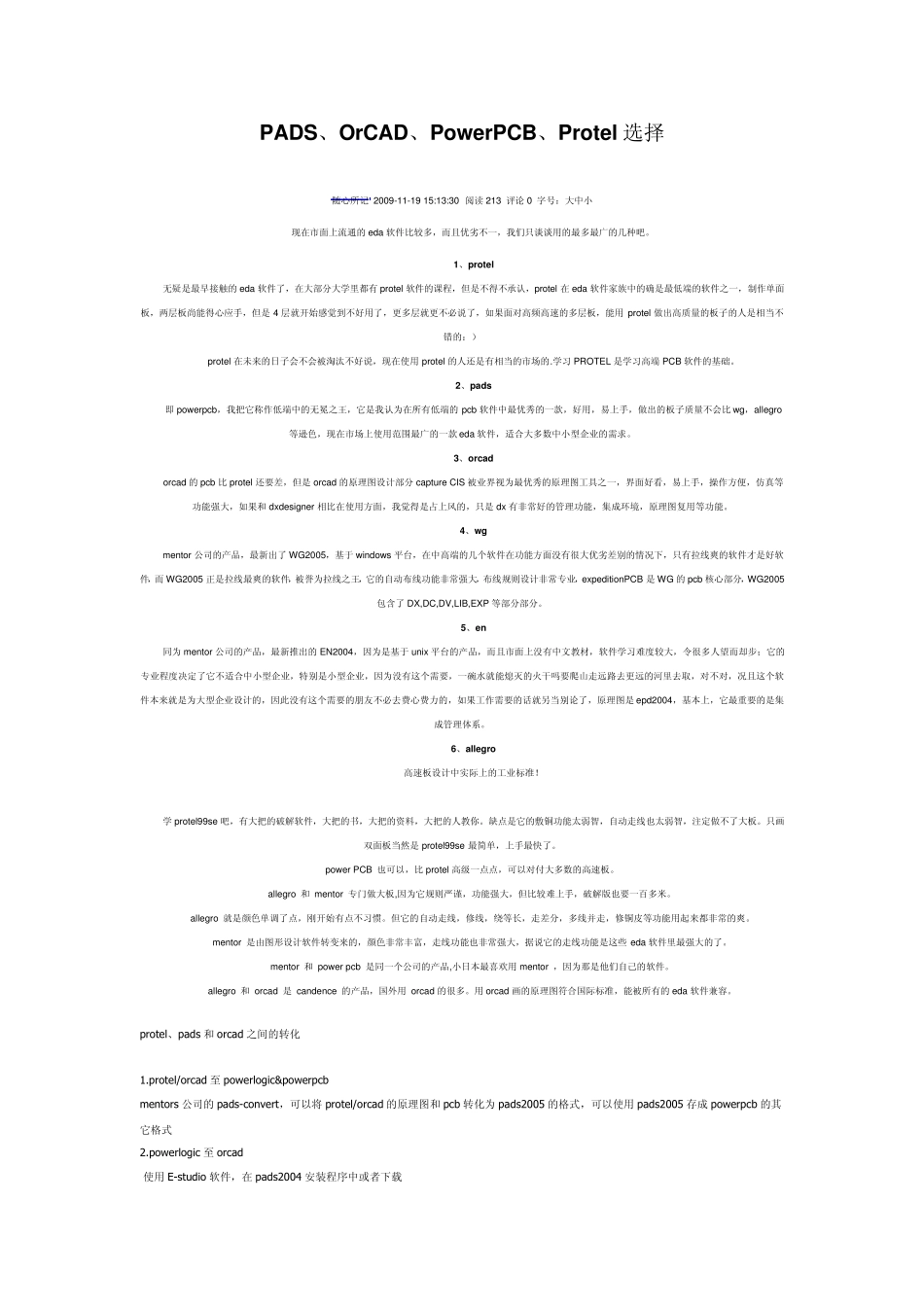

PADS、OrCAD、Pow erPCB、Protel 选择 随心所记 2009-11-19 15:13:30 阅读 213 评论 0 字号:大中小 现在市面上流通的 eda 软件比较多,而且优劣不一,我们只谈谈用的最多最广的几种吧。 1、protel 无疑是最早接触的 eda 软件了,在大部分大学里都有 protel 软件的课程,但是不得不承认,protel 在 eda 软件家族中的确是最低端的软件之一,制作单面板,两层板尚能得心应手,但是 4 层就开始感觉到不好用了,更多层就更不必说了,如果面对高频高速的多层板,能用 protel 做出高质量的板子的人是相当不错的:) protel 在未来的日子会不会被淘汰不好说,现在使用 protel 的人还是有相当的市场的.学习 PROTEL 是学习高端 PCB 软件的基础。 2、pads 即 powerpcb,我把它称作低端中的无冕之王,它是我认为在所有低端的 pcb 软件中最优秀的一款,好用,易上手,做出的板子质量不会比 wg,allegro等逊色,现在市场上使用范围最广的一款 eda 软件,适合大多数中小型企业的需求。 3、orcad orcad 的 pcb 比 protel 还要差,但是 orcad 的原理图设计部分 capture CIS 被业界视为最优秀的原理图工具之一,界面好看,易上手,操作方便,仿真等功能强大,如果和 dxdesigner 相比在使用方面,我觉得是占上风的,只是 dx有非常好的管理功能,集成环境,原理图复用等功能。 4、w g mentor 公司的产品,最新出了 WG2005,基于 windows 平台,在中高端的几个软件在功能方面没有很大优劣差别的情况下,只有拉线爽的软件才是好软件,而 WG2005 正是拉线最爽的软件,被誉为拉线之王,它的自动布线功能非常强大,布线规则设计非常专业,expeditionPCB 是 WG 的 pcb 核心部分,WG2005包含了 DX,DC,DV,LIB,EXP 等部分部分。 5、en 同为 mentor 公司的产品,最新推出的 EN2004,因为是基于 unix平台的产品,而且市面上没有中文教材,软件学习难度较大,令很多人望而却步;它的专业程度决定了它不适合中小型企业,特别是小型企业,因为没有这个需要,一碗水就能熄灭的火干吗要爬山走远路去更远的河里去取,对不对,况且这个软件本来就是为大型企业设计的,因此没有这个需要的朋友不必去费心费力的,如果工作需要的话就另当别论了,原理图是 epd2004,基本上,它最重要的是集成管理体系。 6、allegro 高速板设计中实际上的工业标准! 学 protel99se 吧,有大把的破解软件,大把的书,大...
