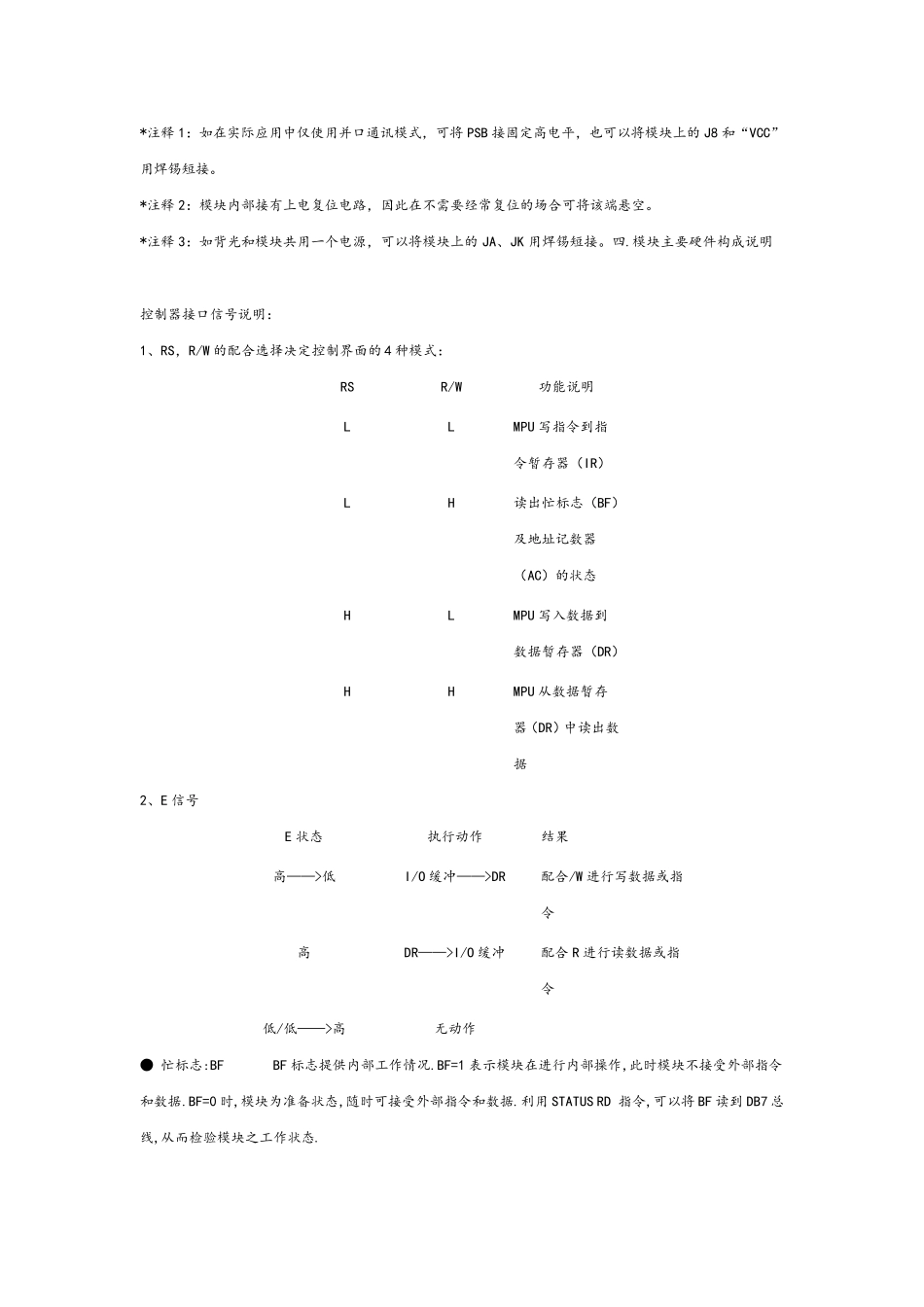

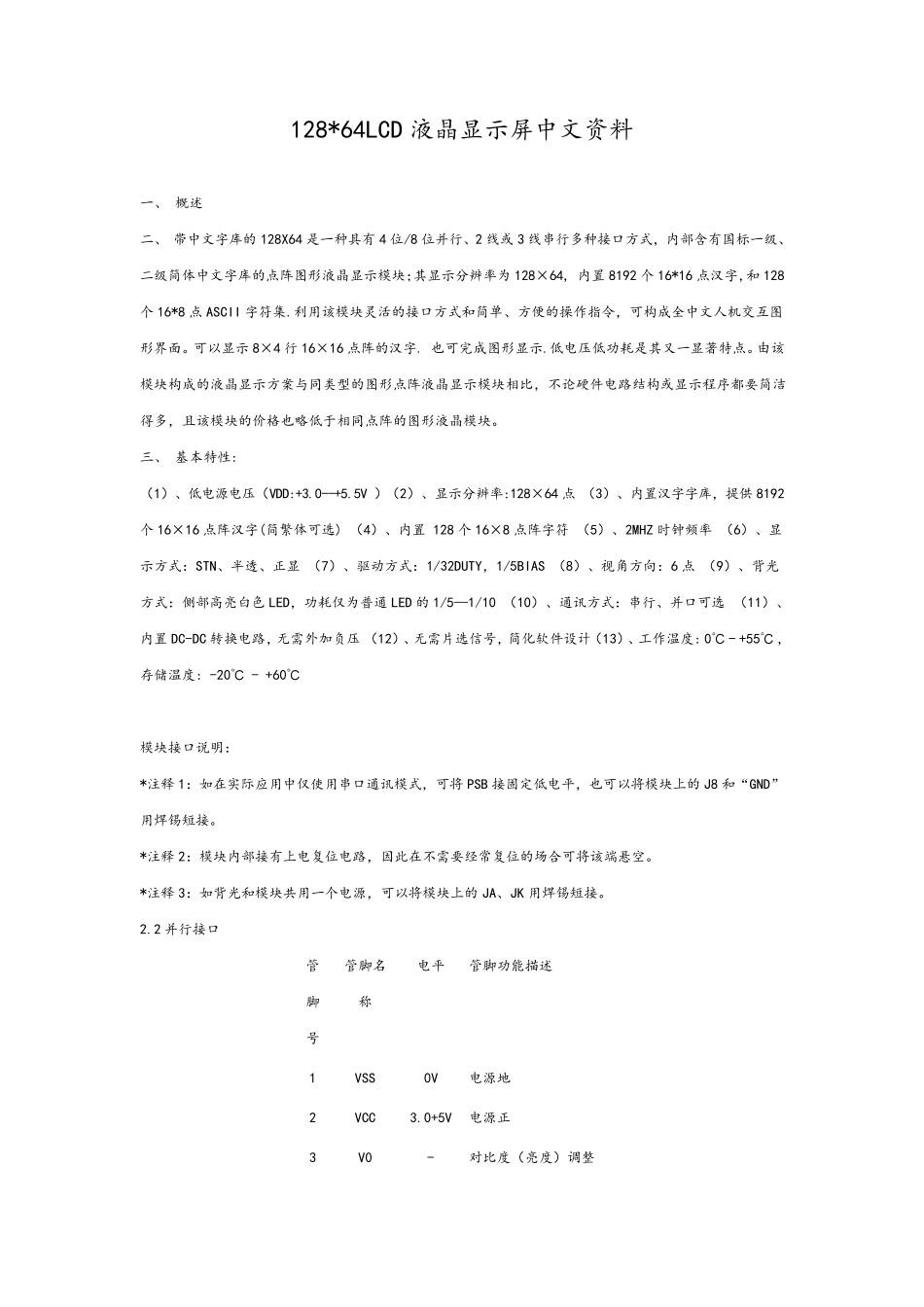

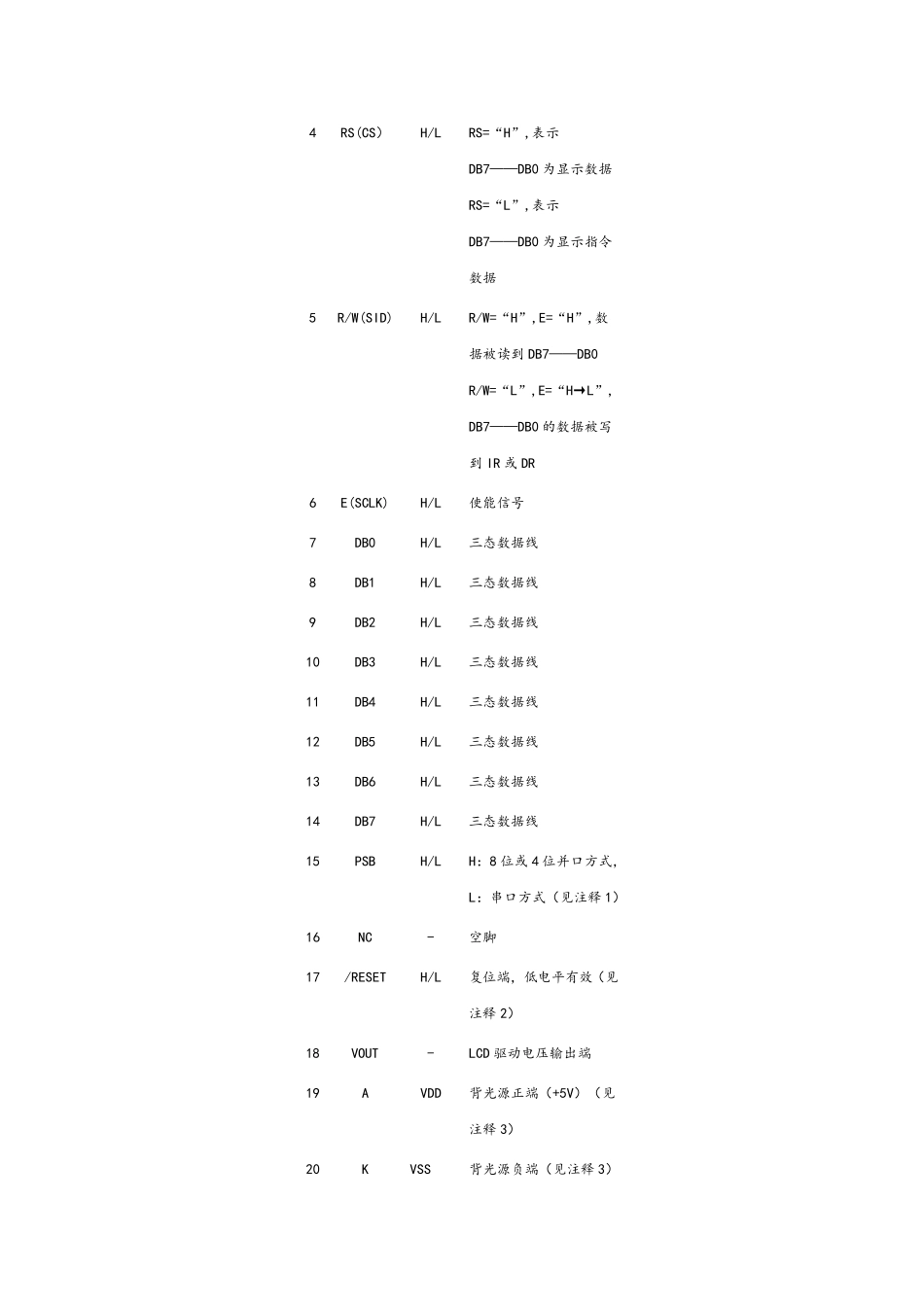

128*64LCD 液晶显示屏中文资料 一、 概述 二、 带中文字库的128X64 是一种具有4 位/8 位并行、2 线或3 线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置 8192 个 16*16 点汉字，和 128个 16*8 点ASCII 字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4 行16×16 点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。 三、 基本特性: （1）、低电源电压（VDD:+3.0--+5.5V ）（2）、显示分辨率:128×64 点 （3）、内置汉字字库，提供 8192个 16×16 点阵汉字(简繁体可选) （4）、内置 128 个 16×8 点阵字符 （5）、2MHZ 时钟频率 （6）、显示方式：STN、半透、正显 （7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6 点 （9）、背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10 （10）、通讯方式：串行、并口可选 （11）、内置 DC-DC 转换电路，无需外加负 压 （12）、无需片 选信 号 ，简化 软 件设 计 （13）、工 作温 度 : 0℃ - +55℃ ,存 储 温 度 : -20℃ - +60℃ 模块接口说 明 ： *注 释 1：如 在 实 际 应 用中仅使 用串口通讯模式，可将 PSB 接固 定 低电平 ，也可以将 模块上 的J8 和“ GND”用焊 锡 短 接。 *注 释 2：模块内部接有上 电复 位电路，因 此 在 不需要经 常 复 位的场 合 可将 该端 悬 空 。 *注 释 3：如 背光和模块共 用一个电源，可以将 模块上 的JA、JK 用焊 锡 短 接。 2.2 并行接口 管脚号 管 脚 名称 电平 管 脚 功能 描 述 1 VSS 0V 电源地 2 VCC 3.0+5V 电源正 3 V0 - 对 比度 （亮度 ）调 整 4 RS(CS） H/L RS=“H”,表示DB7——DB0 为显示数据 RS=“L”,表示DB7——DB0 为显示指令数据 5 R/W(SID) H/L R/W=“H”,E=“H”,数据被读到 DB7——DB0 R/W=“L”,E=“H→L”, DB7——DB0 的数据被写到 IR 或 DR 6 E(SCLK) H/L 使能信号 7 DB0 H/L 三态数据线 8 DB1 H/L 三态数据线 9 DB2 H/L 三态数据线 10 DB3 H/...
