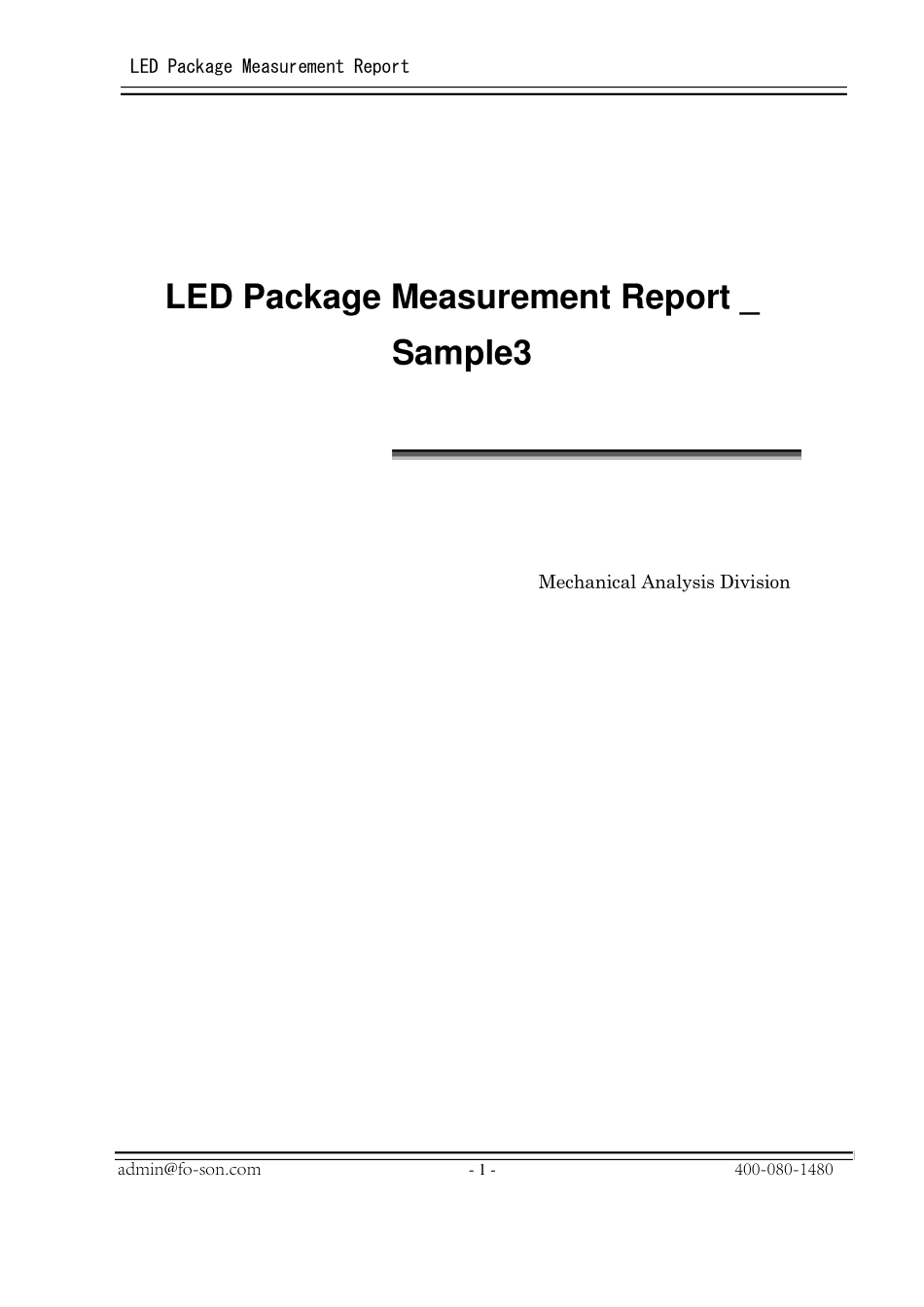

LED Package Measurement Report - 1 - LED Package Measu rement Report _ Sample3Mechanical Analysis Division admin@fo-son.com 400-080-1480LED Package Measurement Report - 2 - 1 测试概要 1 .1 测试内容 LED Package_Sample3： 温度系数（K-factor）测量（在电、热、光联合测试中自动进行）瞬态热测试（联合光性能测试进行）结构函数，结构分析 (用扣除光功率后的真值得出)热性能测试（联合光性能测试进行）光性能测试（联合热性能测试进行）1 .2 实物 图三 实物连线图 通过 Grease粘结到TeraLED 的热沉上，进行瞬态热测试 admin@fo-son.com 400-080-1480LED Package Measurement Report - 3 - 2 测试环境 T3Ster 系统能够提供的测试环境：admin@fo-son.com 400-080-1480LED Package Measurement Report - 4 - 3 温度系数（K-factor）的测试 在LED Package_Sample3 的底部涂上Grease，放在TeraLED 的热沉上，控制环境温度。 3.1 K-factor 测试电路 T3Ster 本体 300mm 积分球 控温热沉 大功率 Booster TeraLED 本体 admin@fo-son.com 400-080-1480LED Package Measurement Report - 5 - 3.2 K-factor 测试条件 温度范围 25℃-- 85℃ 温度Step 15℃ 测试电流 5mA 稳定等待时间 60s 3.3 软件设置 （仅供参考） 3.4 K-factor 结果 电、光、热联合测试，在分析软件T3Ster-Master 中进行校准； 在软件中，K-factor 校准为：-11.698mV/K; 设置温度的范围 在 设置中 选 择K-factor 校准 设置温度稳定时间 admin@fo-son.com 400-080-1480LED Package Measurement Report - 6 - 4 瞬态热测试 4 .1 测试电路 Isense 测试电流源 Idrive 驱动电流源 admin@fo-son.com 400-080-1480LED Package Measurement Report - 7 - 4 .2 测试方法 １）在LED Package_Sample3 通过350mA 驱动电流加热，使之达到热平衡。 ２）在LED Package_Sample3 达到热平衡之后，瞬间从大电流350mA 切换到测试小电流5mA，使用小电流测量 LED Package_Sample3 冷却过程中的瞬态热变化。 admin@fo-son.com 400-080-1480LED Package Measurement Report - 8 - 4 .3 瞬态热测试参数 加热电流 345mA 测试电流 5mA 加热时间 60s 测试时间 60s 底面温度 25℃, 40℃, 55℃, 70℃, 85℃...
