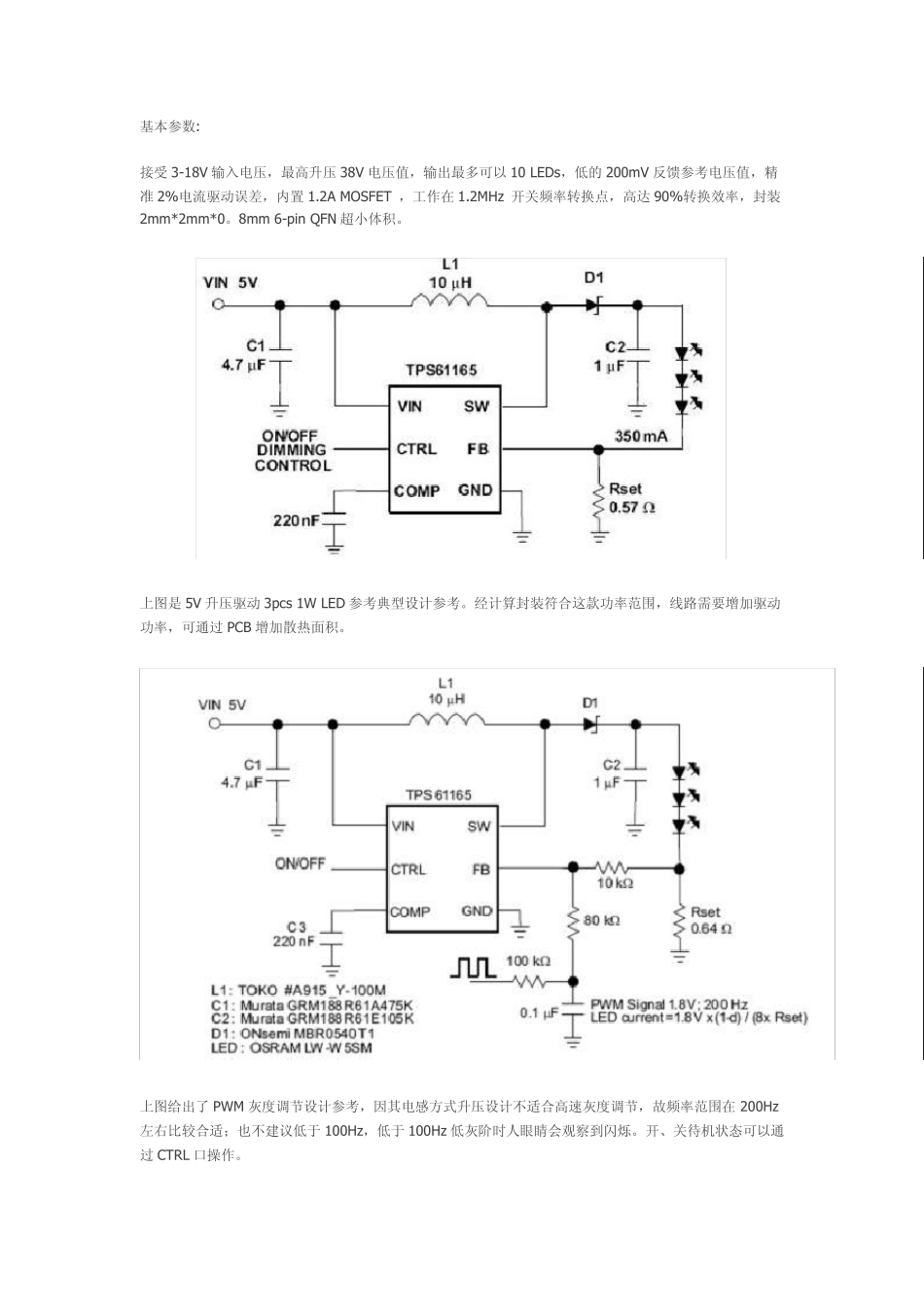

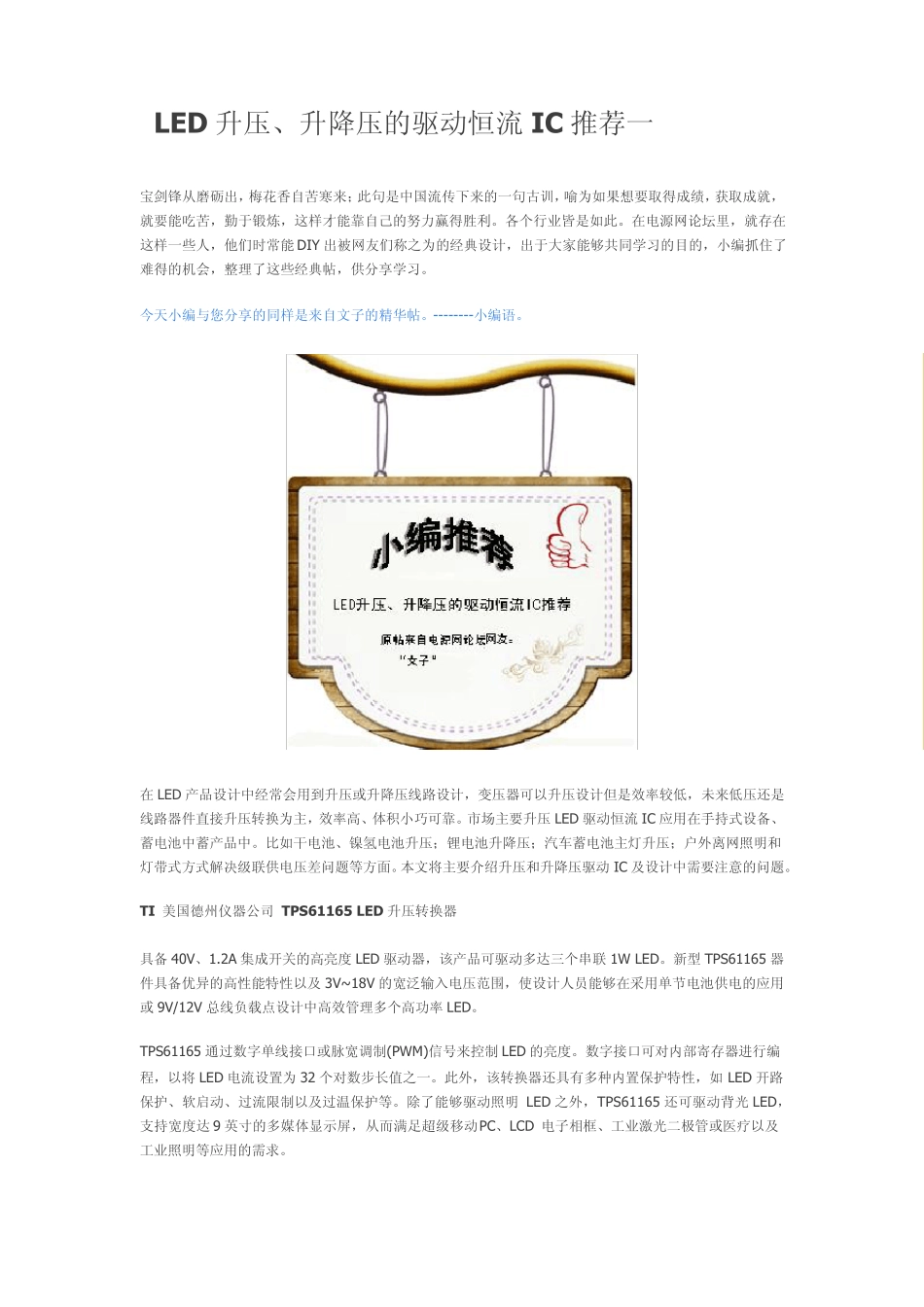

LED 升压、升降压的驱动恒流 IC 推荐一 宝剑锋从磨砺出，梅花香自苦寒来；此句是中国流传下来的一句古训，喻为如果想要取得成绩，获取成就，就要能吃苦，勤于锻炼，这样才能靠自己的努力赢得胜利。各个行业皆是如此。在电源网论坛里，就存在这样一些人，他们时常能 DIY 出被网友们称之为的经典设计，出于大家能够共同学习的目的，小编抓住了难得的机会，整理了这些经典帖，供分享学习。 今天小编与您分享的同样是来自文子的精华帖。--------小编语。 在 LED 产品设计中经常会用到升压或升降压线路设计，变压器可以升压设计但是效率较低，未来低压还是线路器件直接升压转换为主，效率高、体积小巧可靠。市场主要升压LED 驱动恒流 IC 应用在手持式设备、蓄电池中蓄产品中。比如干电池、镍氢电池升压；锂电池升降压；汽车蓄电池主灯升压；户外离网照明和灯带式方式解决级联供电压差问题等方面。本文将主要介绍升压和升降压驱动 IC 及设计中需要注意的问题。 TI 美国德州仪器公司 TPS61165 LED 升压转换器 具备 40V、1.2A 集成开关的高亮度 LED 驱动器，该产品可驱动多达三个串联 1W LED。新型 TPS61165 器件具备优异的高性能特性以及 3V~ 18V 的宽泛输入电压范围，使设计人员能够在采用单节电池供电的应用或 9V/12V 总线负载点设计中高效管理多个高功率 LED。 TPS61165 通过数字单线接口或脉宽调制(PWM)信号来控制 LED 的亮度。数字接口可对内部寄存器进行编程，以将 LED 电流设置为 32 个对数步长值之一。此外，该转换器还具有多种内置保护特性，如 LED 开路保护、软启动、过流限制以及过温保护等。除了能够驱动照明 LED 之外，TPS61165 还可驱动背光 LED，支持宽度达 9 英寸的多媒体显示屏，从而满足超级移动PC、LCD 电子相框、工业激光二极管或医疗以及工业照明等应用的需求。 基本参数: 接受3-18V 输入电压，最高升压38V 电压值，输出最多可以10 LEDs，低的200mV 反馈参考电压值，精准2%电流驱动误差，内置1.2A MOSFET ，工作在1.2MHz 开关频率转换点，高达90%转换效率，封装2mm*2mm*0。8mm 6-pin QFN 超小体积。 上图是5V 升压驱动3pcs 1W LED 参考典型设计参考。经计算封装符合这款功率范围，线路需要增加驱动功率，可通过PCB 增加散热面积。 上图给出了PWM 灰度调节设计参考，因其电感方式升压设计不适合高速灰度调节，故频率范围在200Hz左右比较合适；也不建议低于1...
