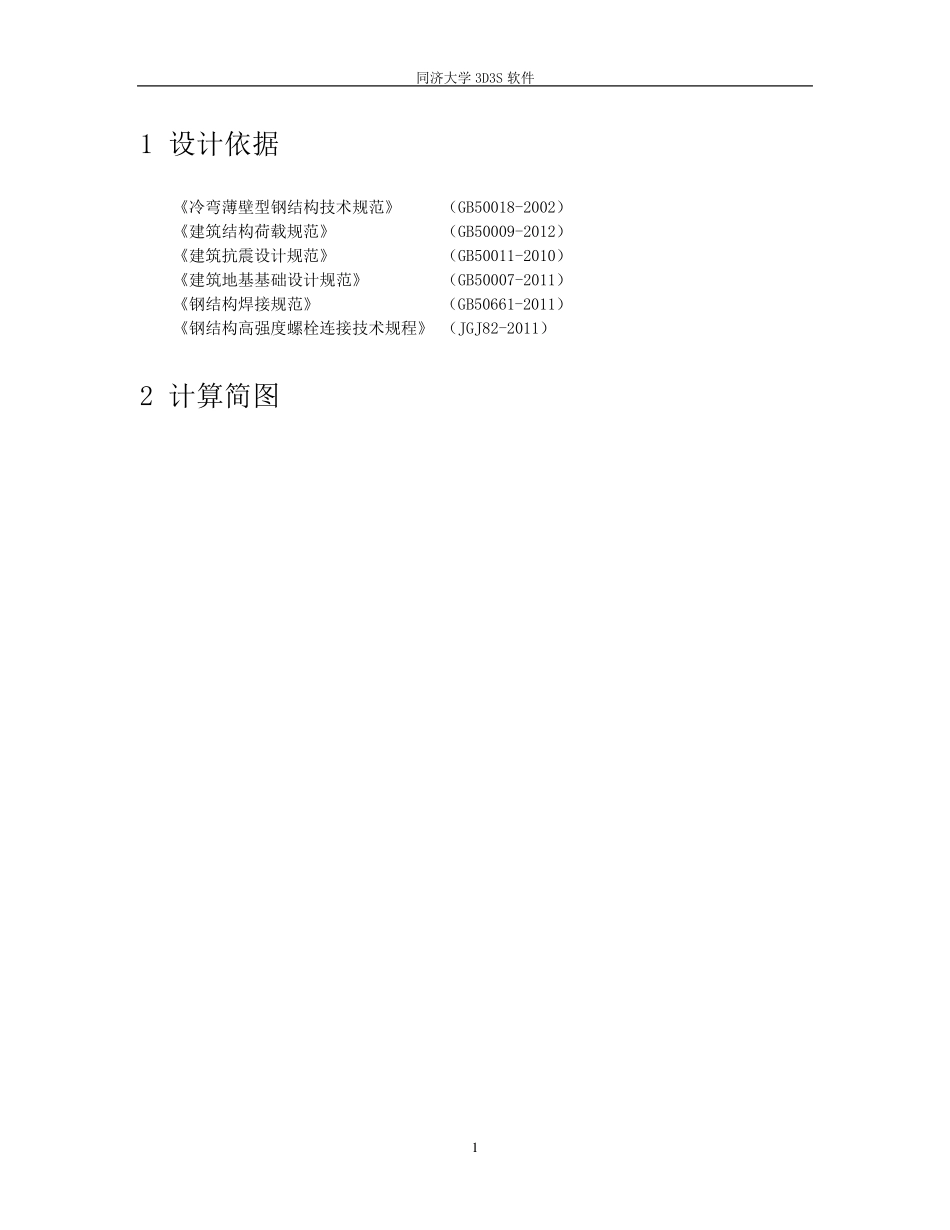

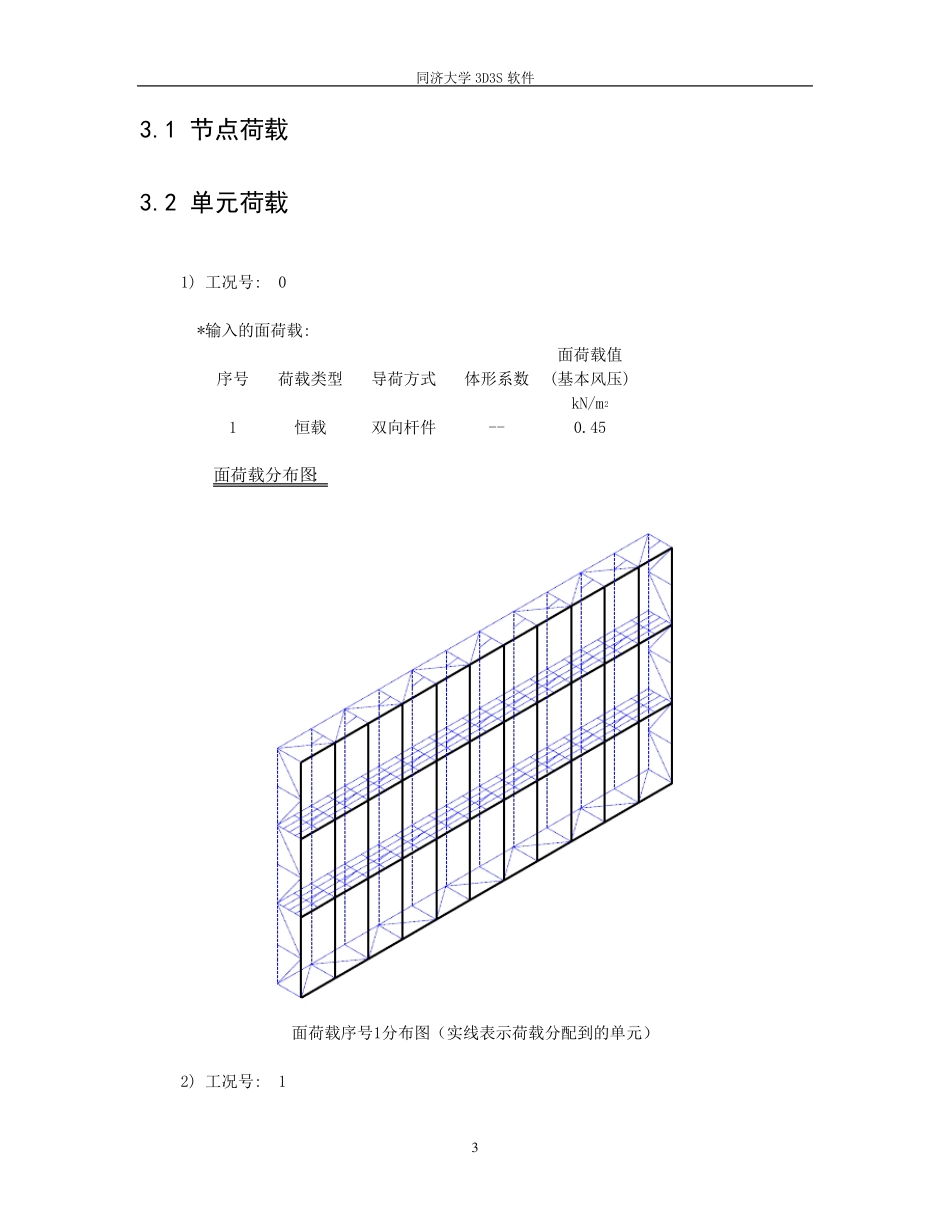

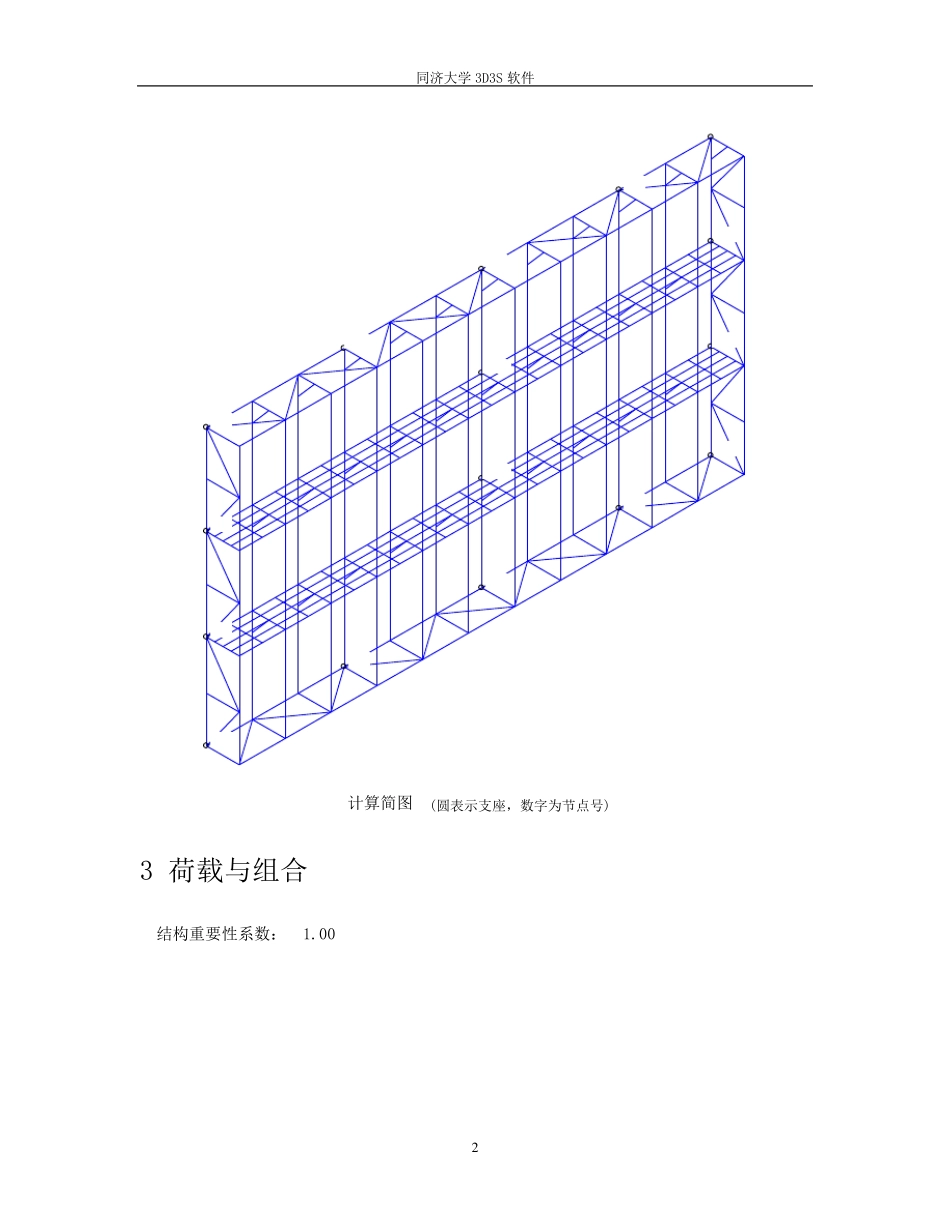

同济大学3D3S 软件 1 1 设计依据 《冷弯薄壁型钢结构技术规范》 (GB50018-2002) 《建筑结构荷载规范》 (GB50009-2012) 《建筑抗震设计规范》 (GB50011-2010) 《建筑地基基础设计规范》 (GB50007-2011) 《钢结构焊接规范》 (GB50661-2011) 《钢结构高强度螺栓连接技术规程》 (JGJ82-2011) 2 计算简图 同济大学3D3S 软件 2 计算简图 (圆表示支座,数字为节点号) 3 荷载与组合 结构重要性系数: 1.00 同济大学3D3S 软件 3 3.1 节点荷载 3.2 单元荷载 1) 工况号: 0 *输入的面荷载: 序号 荷载类型 导荷方式 体形系数 面荷载值 (基本风压) kN/m2 1 恒载 双向杆件 -- 0.45 面荷载分布图: 面荷载序号1分布图(实线表示荷载分配到的单元) 2) 工况号: 1 同济大学3D3S 软件 4 *输入的面荷载: 序号 荷载类型 导荷方式 体形系数 面荷载值 (基本风压) kN/m2 1 活载 双向杆件 -- 0.75 面荷载分布图: 面荷载序号1分布图(实线表示荷载分配到的单元) 3) 工况号: 2 *输入的面荷载: 序号 荷载类型 导荷方式 体形系数 面荷载值 (基本风压) kN/m2 1 风载 双向杆件 1.00 0.30 面荷载分布图: 同济大学3D3S 软件 5 面荷载序号1分布图(实线表示荷载分配到的单元) 3.3 其它荷载 (1). 地震作用 规范: 《建筑抗震设计规范》(GB50011-2010) 地震烈度: 7度(0.15g) 水平地震影响系数最大值: 0.12 计算振型数: 9 建筑结构阻尼比: 0.040 特征周期值: 0.25 地震影响: 多遇地震 场地类别: Ⅰ1类 地震分组: 第一组 周期折减系数: 1.00 地震力计算方法: 振型分解法 振型号 周期(秒) 1 0.0623 2 0.0609 同济大学3D3S 软件 6 振型号 周期(秒) 3 0.0587 4 0.0424 5 0.0399 6 0.0393 7 0.0343 8 0.0341 9 0.0324 (2). 温度作用 无温度作用。 3.4 荷载组合 (1) 1.20 恒载 + 1.40 活载工况1 (2) 1.20 恒载 + 1.40 风载工况2 (3) 1.20 恒载 + 1.40 活载工况1 + 1.40 x 0.60 风载工况2 (4) 1.20 恒载 + 1.40 x 0.70 活载工况1 + 1.40 风载工况2 (5) 1.00 恒载 + 1.40 风载工况2 4 内力位移计算结果 4.1 内力 4.1.1 最不利内力 各效应组合下最大支座反力设计值(单位:kN、kN.m) 节点号 控制 组合号 组合 序号 Nx Ny Nz Mx My Mz Nx最大 ...
