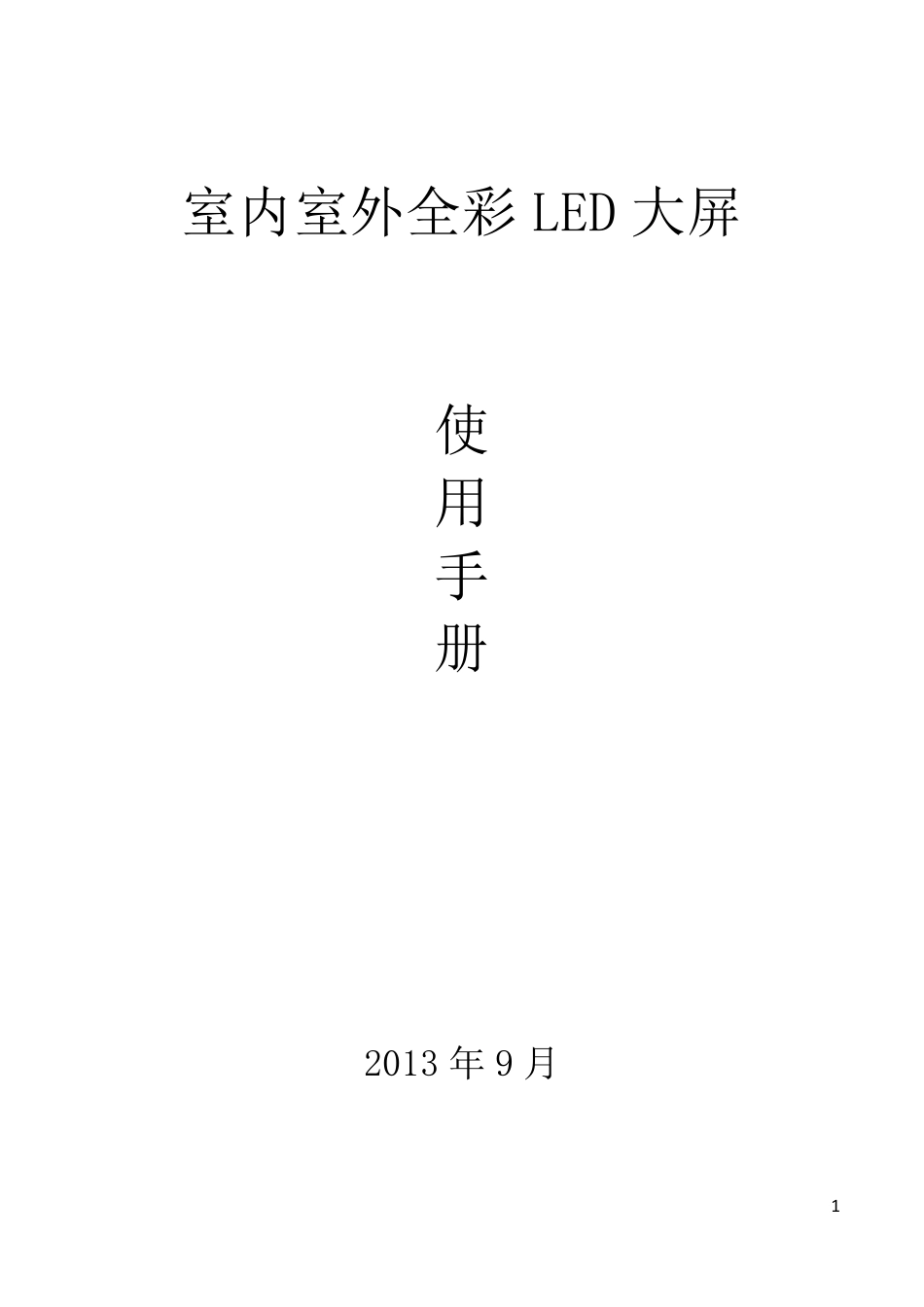

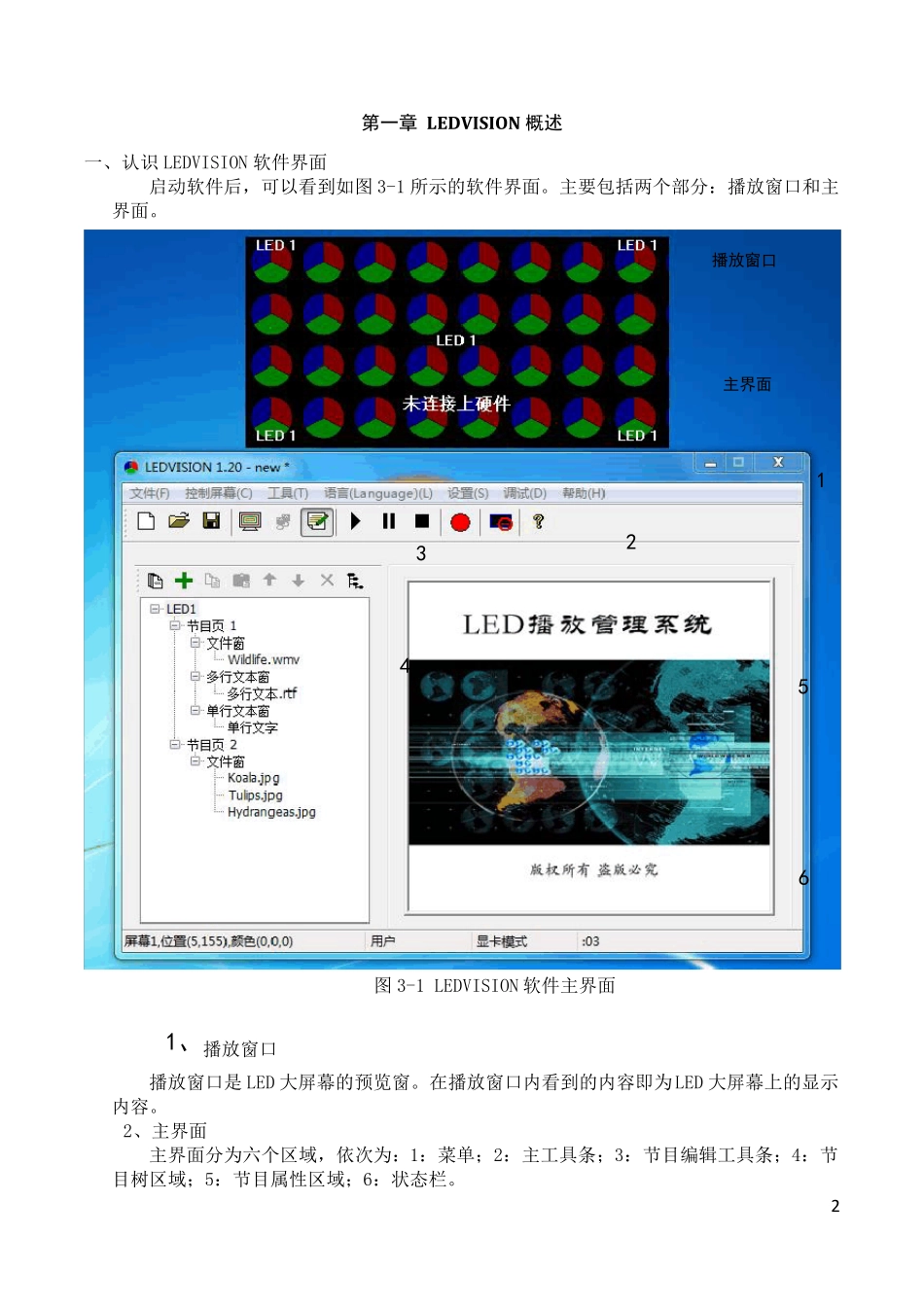

1 室内室外全彩LED 大屏 使 用 手 册 2013 年 9 月 2 第一章 LEDVISION 概述 一、认识 LEDVISION 软件界面 启动软件后，可以看到如图 3-1 所示的软件界面。主要包括两个部分：播放窗口和主界面。 图 3-1 LEDVISION 软件主界面 1、播放窗口 播放窗口是 LED 大屏幕的预览窗。在播放窗口内看到的内容即为LED 大屏幕上的显示内容。 2、主界面 主界面分为六个区域，依次为：1：菜单；2：主工具条；3：节目编辑工具条；4：节目树区域；5：节目属性区域；6：状态栏。 播放窗口 主界面 1 2 3 4 5 6 3 二、节目结构 LEDVISION 的节目树区域由四级组成，依次为LED 屏幕、节目页、节目窗口和播放内容条。 图3-2 节目构成示意图 LED 屏幕：用户使用的LED 大屏幕，大屏幕上的显示内容由它决定。每个“LED 屏幕”之间是并列关系，在 LED 屏幕中可以添加多个节目页。 节目页：节目页是指用户设定的一组节目窗口和节目内容的集合。每个“节目页”之间是并列且依次播放关系。 图3-3 节目页属性图 节目窗口：节目窗口是节目的播放分区窗口，决定节目页节目的布局和叠放层次。每个“节目窗口”之间是并列且同时播放关系。 4 图3-4 节目窗口属性图 播放内容条：在LED 屏幕上显示的具体内容。包括视频、图片、文字等文件以及时钟、天气预报、外部视频等。每个“播放内容”之间是并列且依次播放关系。 图3-5 节目内容属性图 注：每个LED 屏幕，节目页和播放内容同级之间都是并列且依次播放的关系，而每个节目窗口之间是并列且同时播放的关系。 二、菜单和工具条按钮 1、主菜单 图3-5 主菜单栏 1 .1 、文件菜单 5 图3-6 文件菜单栏 在文件菜单里，主要实现对节目文件（*.vsnt 文件）和模板文件（*.vsnt 文件）保存、打开、节目打包以及转化clv 文件等的基本操作。 1.2、控制屏幕菜单 图3-7 控制屏幕菜单 用于设置播放窗口参数，节目的自动化播放，查看接收卡版本号、温度（需要安装温度传感器）、控制区域等详细信息，远程桌面设置，大屏亮度校正，紧急通知、体育比分、PowerPoint 文件等特殊内容的播放控制。 其中 “关闭大屏幕显示”用于关闭/打开LED 显示屏端的显示。关闭后计算机显示器上可见的内容不再同步发送到 LED 显示屏显示，适合编辑节目时不希望同步显示电脑显示器上的信息到显示屏的时候使用。 6 1.3、工具菜单 图3-8 工具菜单 调用系统软件...
