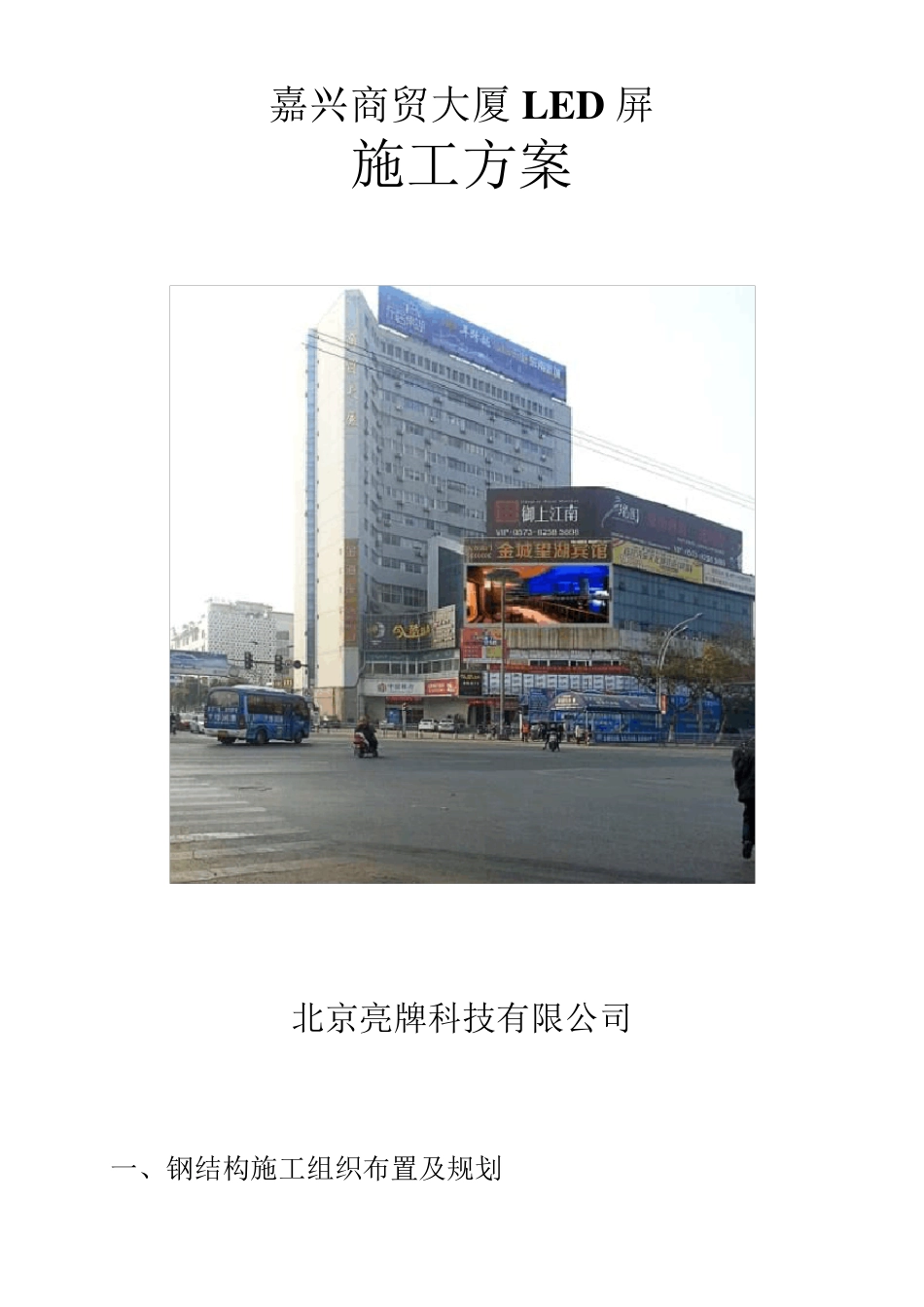

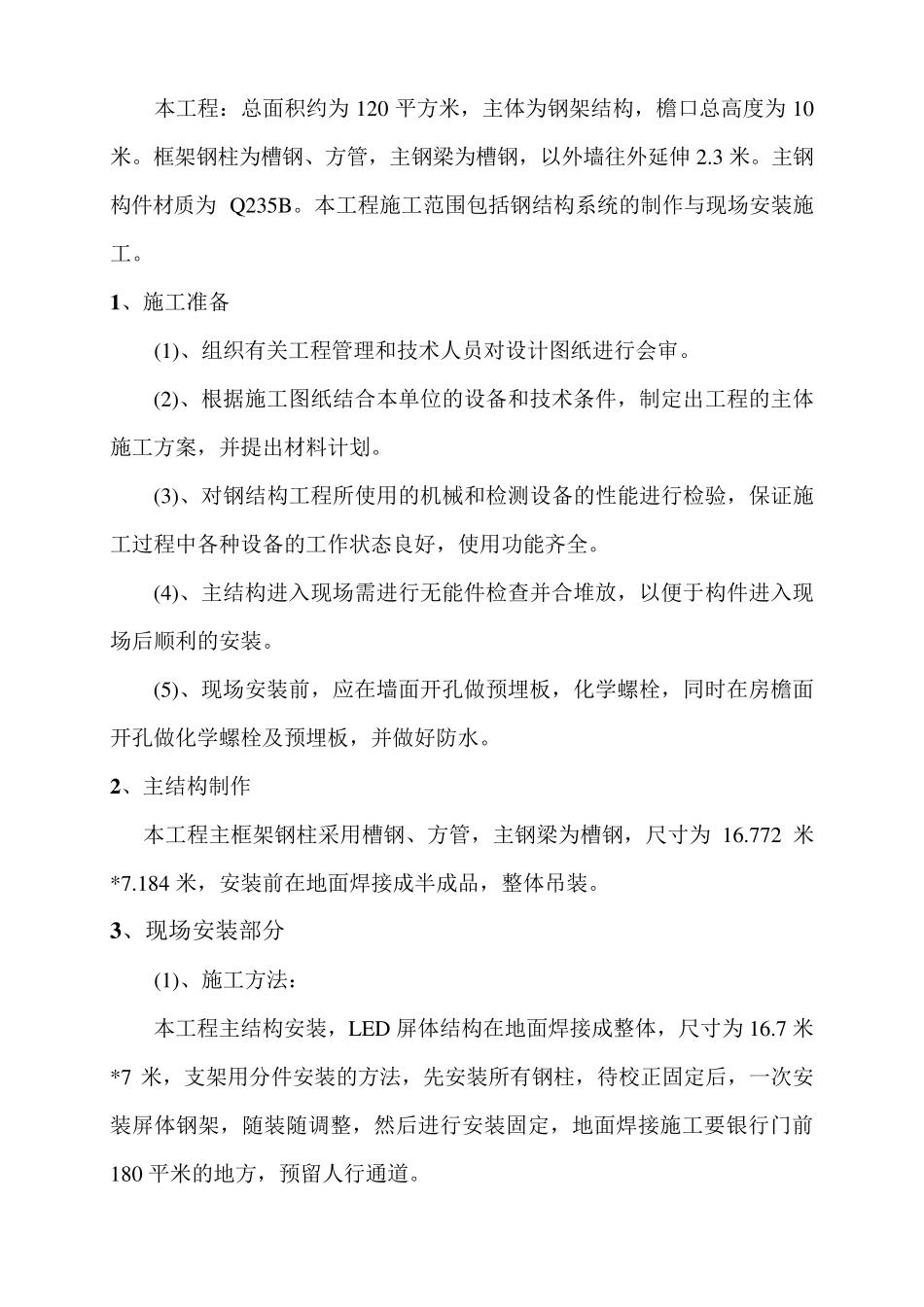

嘉兴商贸大厦LED 屏 施工方案 北京亮牌科技有限公司 一、钢结构施工组织布置及规划 本工程：总面积约为120 平方米，主体为钢架结构，檐口总高度为10米。框架钢柱为槽钢、方管，主钢梁为槽钢，以外墙往外延伸 2.3 米。主钢构件材质为Q235B。本工程施工范围包括钢结构系统的制作与现场安装施工。 1 、施工准备 (1)、组织有关工程管理和技术人员对设计图纸进行会审。 (2)、根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。 (3)、对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。 (4)、主结构进入现场需进行无能件检查并合堆放，以便于构件进入现场后顺利的安装。 (5)、现场安装前，应在墙面开孔做预埋板，化学螺栓，同时在房檐面开孔做化学螺栓及预埋板，并做好防水。 2 、主结构制作 本工程主框架钢柱采用槽钢、方管，主钢梁为槽钢，尺寸为16.772 米*7.184 米，安装前在地面焊接成半成品，整体吊装。 3 、现场安装部分 (1)、施工方法： 本工程主结构安装，LED 屏体结构在地面焊接成整体，尺寸为16.7 米*7 米，支架用分件安装的方法，先安装所有钢柱，待校正固定后，一次安装屏体钢架，随装随调整，然后进行安装固定，地面焊接施工要银行门前180 平米的地方，预留人行通道。 (2)、墙面螺栓的施工： 埋设地脚螺栓。为保证地脚螺栓的定位标准，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行焊接。并做防水处理。 (3)、编制安装计划和构件供应计划，组织好施工，施工电源由甲方提供到现场电源功率为 15 千瓦。 (4)、检查主结构件：安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。 4 、安装施工工艺 （1）.钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢架起吊后，调整尺寸位置，缓慢落钩就位。经过初样待垂直偏差在 20m m 内，在进行焊接，吊装用吊车，吊车位置在安装位置正前方，现场要进行封闭施工，焊接时房檐前要做安全防护，以免焊接时火花掉下伤人。 （2）.施工现场必备灭火器材，注 意 防火及 人员 安全。 （3）.施工场地由甲方协 调，施工期 间 楼 下禁 止 通 行。 5 、施工进度 安排 按照工期 要求 2014 年 4 月 1 日 开 工至 201...
