LED显示屏P10单色安装图解VIP免费

LED显示屏P10单色安装图解_第1页
1/12
LED显示屏P10单色安装图解_第2页
2/12
LED显示屏P10单色安装图解_第3页
3/12

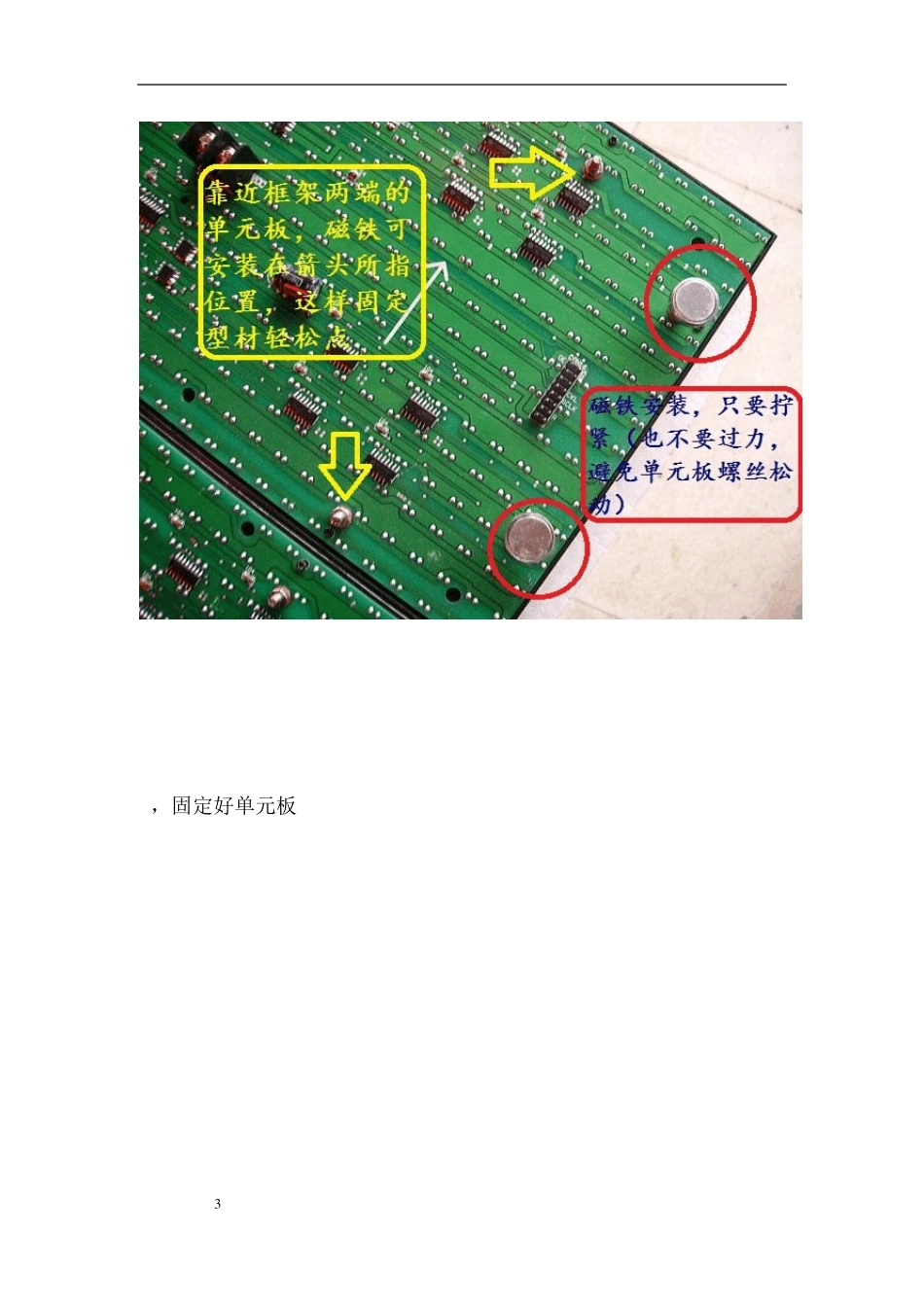

1 感谢您使用本公司LED产品,下面是LED显示屏(半户外)安装步骤: 1,首先将切割好的型材拼接,也就是组装好显示屏的外框。市场上通用型材无非方形、圆形,但组装方法是一样的。 2,把外框架组装完毕,将单元板摆放于框架内(注意框架的正反面,有槽的一面是正面),这时候安装背条的位置是相当准确的,避免错一根而改全部的麻烦,如下图所示: 2 3,背条固定完毕,将框架移开,安装磁铁,下图所示: 3 4,固定好单元板 4 5,连接好排线、上下电源线 5 6 6,固定好电源和控制卡 7 8 7,电源与单元板接线,注意正负极,建议使用 SVV2*1.0软芯线,也就是 1平方双股软芯线 9 1 0 8,控制卡与单元板排线连接(特别重要),连接之前请仔细看明白为止,屏未固定在墙上,这是最关键一步,可以先通过测试按钮检查屏安装是否正确 1 1 1 2 9,数据线(短距离一般用超5类网线就可以)正常一般用串口2、3、5交叉线,也有平行线,软件光盘上一般都有接线说明
