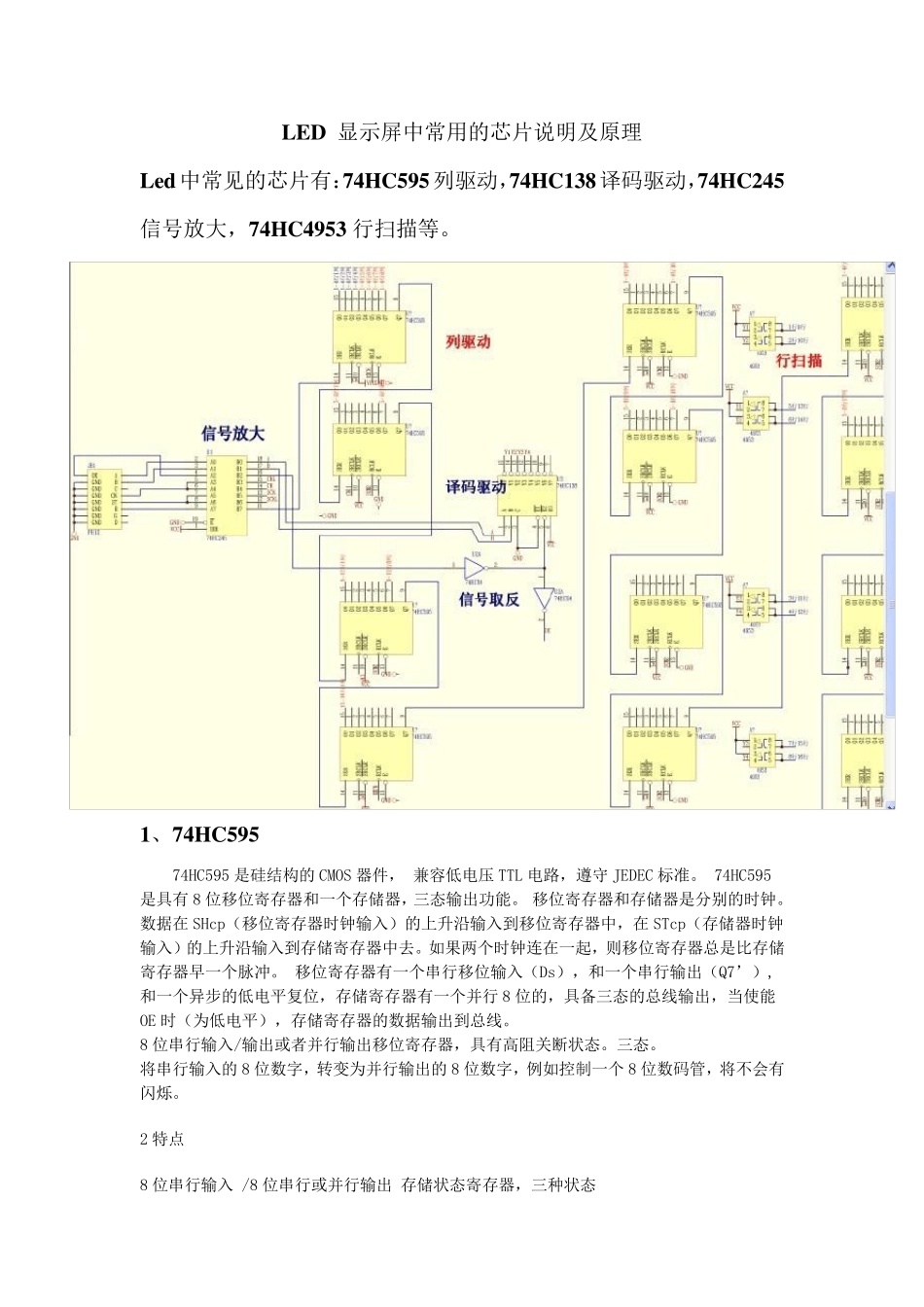

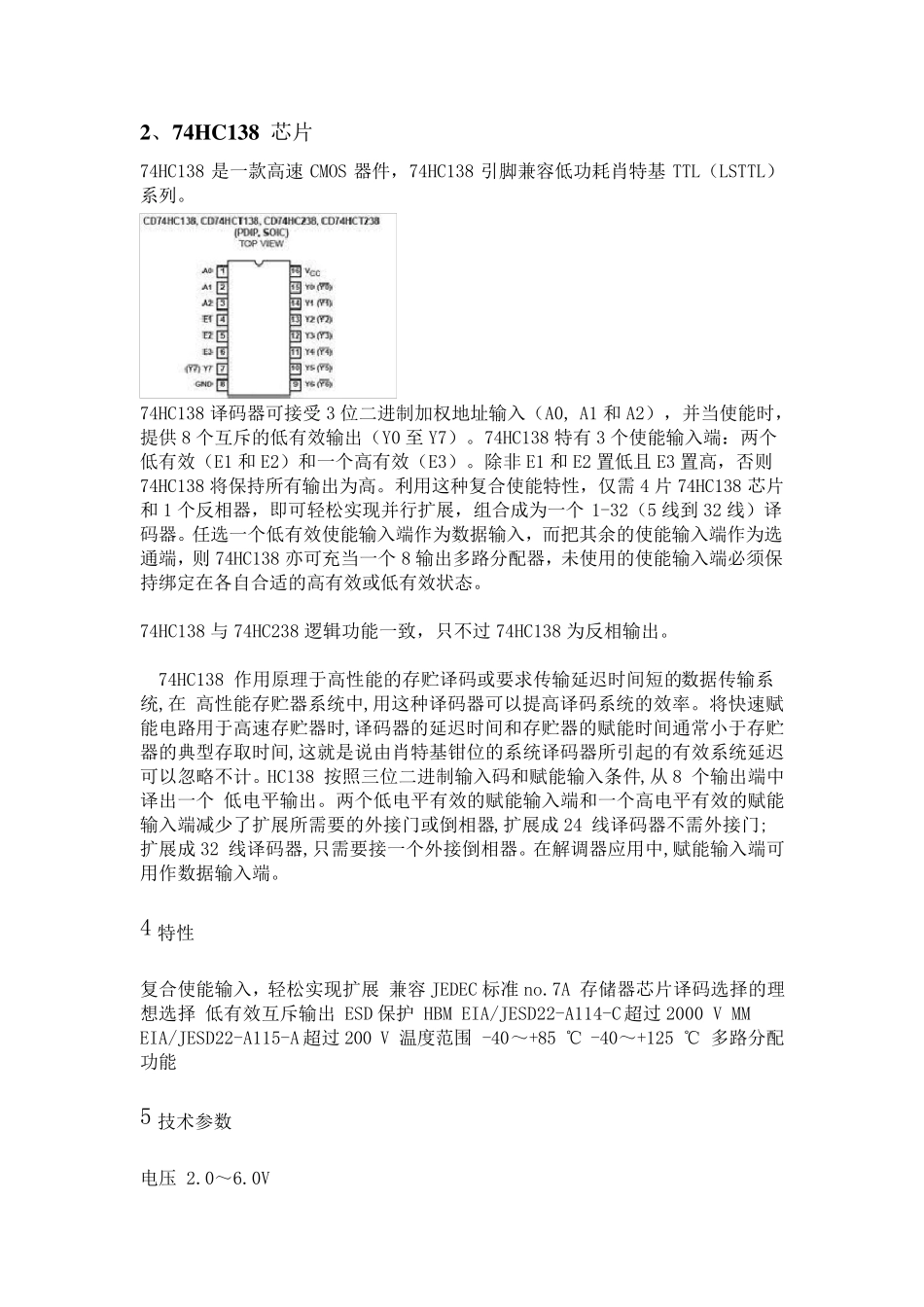

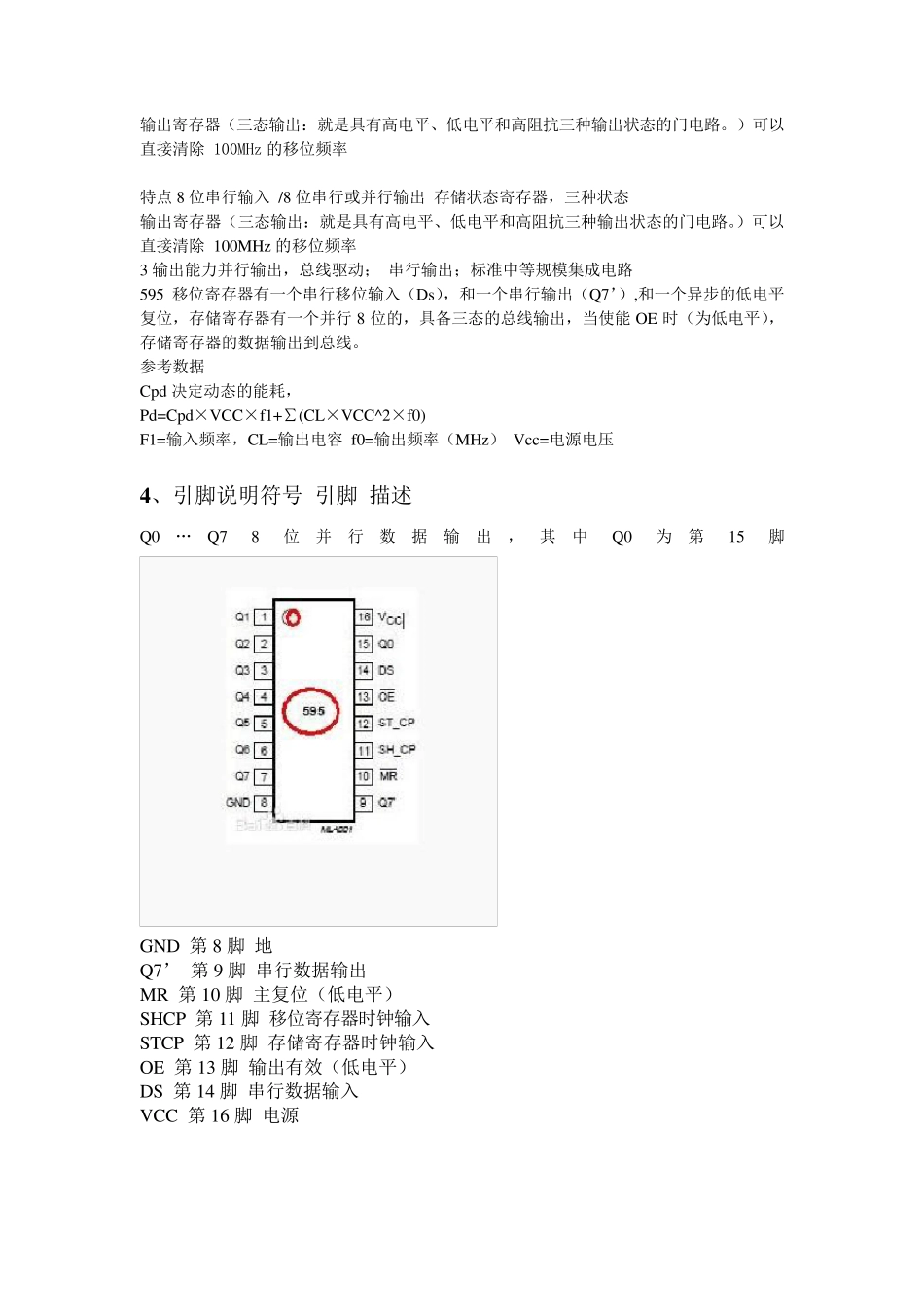

LED 显示屏中常用的芯片说明及原理 Led中常见的芯片有:74HC595列驱动,74HC138译码驱动,74HC245信号放大,74HC4953 行扫描等。 1、74HC595 74HC595 是硅结构的CMOS 器件, 兼容低电压TTL 电路,遵守JEDEC 标准。 74HC595是具有8 位移位寄存器和一个存储器,三态输出功能。 移位寄存器和存储器是分别的时钟。 数据在SHcp(移位寄存器时钟输入)的上升沿输入到移位寄存器中,在STcp(存储器时钟输入)的上升沿输入到存储寄存器中去。如果两个时钟连在一起,则移位寄存器总是比存储寄存器早一个脉冲。 移位寄存器有一个串行移位输入(Ds),和一个串行输出(Q7’),和一个异步的低电平复位,存储寄存器有一个并行8 位的,具备三态的总线输出,当使能OE 时(为低电平),存储寄存器的数据输出到总线。 8 位串行输入/输出或者并行输出移位寄存器,具有高阻关断状态。三态。 将串行输入的8 位数字,转变为并行输出的8 位数字,例如控制一个8 位数码管,将不会有闪烁。 2 特点 8 位串行输入 /8 位串行或并行输出 存储状态寄存器,三种状态 输出寄存器(三态输出:就是具有高电平、低电平和高阻抗三种输出状态的门电路。)可以直接清除 100MHz 的移位频率 特点8 位串行输入 /8 位串行或并行输出 存储状态寄存器,三种状态 输出寄存器(三态输出:就是具有高电平、低电平和高阻抗三种输出状态的门电路。)可以直接清除 100MHz 的移位频率 3 输出能力并行输出,总线驱动; 串行输出;标准中等规模集成电路 595 移位寄存器有一个串行移位输入(Ds),和一个串行输出(Q7’),和一个异步的低电平复位,存储寄存器有一个并行8 位的,具备三态的总线输出,当使能OE 时(为低电平),存储寄存器的数据输出到总线。 参考数据 Cpd 决定动态的能耗, Pd=Cpd×VCC×f1+∑(CL×VCC^2×f0) F1=输入频率,CL=输出电容 f0=输出频率(MHz) Vcc=电源电压 4 、引脚说明符号 引脚 描述 Q0…Q7 8位并行数据输出,其中Q0为第15脚 GND 第 8 脚 地 Q7’ 第 9 脚 串行数据输出 MR 第 10 脚 主复位(低电平) SHCP 第 11 脚 移位寄存器时钟输入 STCP 第 12 脚 存储寄存器时钟输入 OE 第 13 脚 输出有效(低电平) DS 第 14 脚 串行数据输入 VCC 第 16 脚 电源 2、 74HC138 芯 片 74HC138 是 一 款 高 速CMOS 器 件 , 74HC138 引 脚 兼 容 低 功 耗...
