LED显示屏接口定义VIP免费

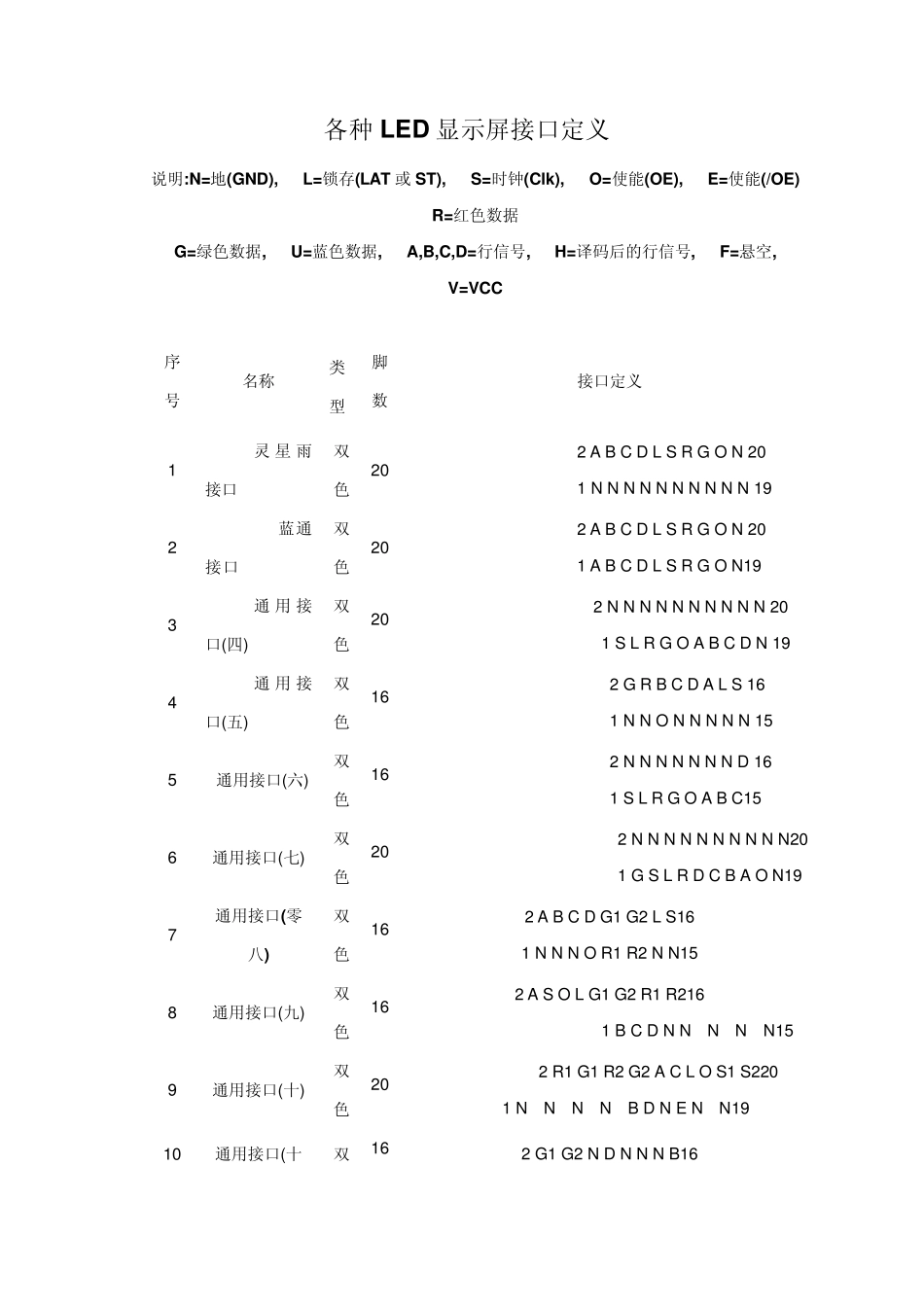

各种LED 显示屏接口定义 说明:N=地(GND), L=锁存(LAT 或ST), S=时钟(Clk), O=使能(OE), E=使能(/OE) R=红色数据 G=绿色数据, U=蓝色数据, A,B,C,D=行信号, H=译码后的行信号, F=悬空, V=VCC 序号 名称 类型 脚数 接口定义 1 灵星雨接口 双色 20 2 A B C D L S R G O N 20 1 N N N N N N N N N N 19 2 蓝通接口 双色 20 2 A B C D L S R G O N 20 1 A B C D L S R G O N19 3 通用接口(四) 双色 20 2 N N N N N N N N N N 20 1 S L R G O A B C D N 19 4 通用接口(五) 双色 16 2 G R B C D A L S 16 1 N N O N N N N N 15 5 通用接口(六) 双色 16 2 N N N N N N N D 16 1 S L R G O A B C15 6 通用接口(七) 双色 20 2 N N N N N N N N N N20 1 G S L R D C B A O N19 7 通用接口(零八) 双色 16 2 A B C D G1 G2 L S16 1 N N N O R1 R2 N N15 8 通用接口(九) 双色 16 2 A S O L G1 G2 R1 R216 1 B C D N N N N N15 9 通用接口(十) 双色 20 2 R1 G1 R2 G2 A C L O S1 S220 1 N N N N B D N E N N19 10 通用接口(十双16 2 G1 G2 N D N N N B16 一) 色 1 R1 R2 N C O S L A15 11 通用接口(一二) 双色 16 2 A B C S L R G D16 1 O N N N N N N N15 12 通用接口(十三) 双色 20 2 N N N N N N B D N N20 1 R1 G1 R2 G2 S L A C O O19 13 通用接口(十四) 双色 16 2 N N N N N A B C16 1 R1 G1 R2 G2 S L O D15 14 通用接口(十五) 双色 16 2 N N N N S A B C16 1 R1 G1 R2 G2 S L O D15 15 通用接口(十六) 双色 20 2 N N N N N B D N N20 1 R1 G1 R2 G2 S A C O F 19 16 通用接口(十八) 双色 16 2 N N G2 R2 N N N D16 1 S L R1 G1 O A B C15 17 通用接口(十九) 双色 20 2 N N N N N N N N N N20 1 S L A B C D O O G R19 18 通用接口(二十) 双色 26 2R G N S N V L A B C D O N26 1N N N N N N N N N N N N N25 19 通用接口(二一) 双色 20 2H2 H4 H6 H8...
