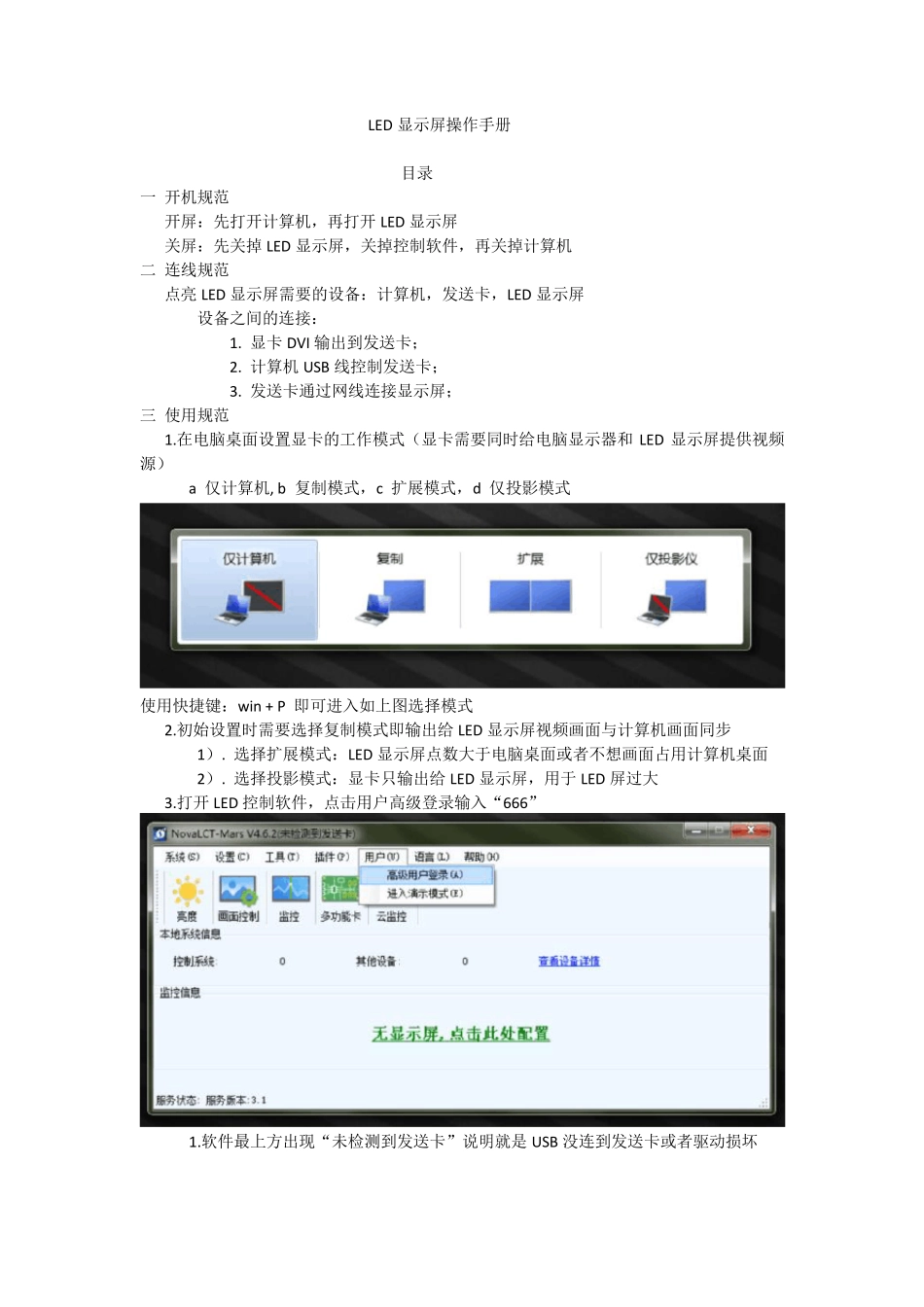

LED 显示屏操作手册 目录 一 开机规范 开屏：先打开计算机，再打开LED 显示屏 关屏：先关掉LED 显示屏，关掉控制软件，再关掉计算机 二 连线规范 点亮LED 显示屏需要的设备：计算机，发送卡，LED 显示屏 设备之间的连接： 1. 显卡DVI 输出到发送卡； 2. 计算机USB 线控制发送卡； 3. 发送卡通过网线连接显示屏； 三 使用规范 1.在电脑桌面设置显卡的工作模式（显卡需要同时给电脑显示器和LED 显示屏提供视频源） a 仅计算机, b 复制模式，c 扩展模式，d 仅投影模式 使用快捷键：w in + P 即可进入如上图选择模式 2.初始设置时需要选择复制模式即输出给LED 显示屏视频画面与计算机画面同步 1）. 选择扩展模式：LED 显示屏点数大于电脑桌面或者不想画面占用计算机桌面 2）. 选择投影模式：显卡只输出给LED 显示屏，用于LED 屏过大 3.打开LED 控制软件，点击用户高级登录输入“666” 1.软件最上方出现“未检测到发送卡”说明就是 USB 没连到发送卡或者驱动损坏 1）重新拔插USB 插头或者换一个插口，换一根 USB 线 2）重新安装软件 2.点击显示屏配置 a.点击”下一步” 3.进入如图发送卡界面 1）查看发送卡分辨率：要大于等于显卡分辨率且大于等于 LED 显示屏分辨率 一般设成显卡分辨率；如 LED 显示屏分辨率过高过宽可以在自定义设置显示 2）进入接收卡界面： 通常情况下，客户只需点击“从接收卡读取”回读程序即可；如客户需要更换新卡，点击“从文件载入”加载出厂程序文件即可；点击“发送到接收卡”。 3 ）进入显示屏连接 根据实际的接收卡张数连接显示屏，确保对应网口顺序，无特殊情况都是选择标准显示屏 点击“发送到硬件”；最后一步很重要：点击“固化”，才能断电保存。 4.屏幕亮度太大，点击亮度设置 亮度有 255 级选择，根据实际要求设置，设置完毕点击“保存在硬件”。 5.实时查看 LED 显示屏状态点击“监控” 可显示：DV I 连接状态，网线连接状态，接收卡温度；配置了监控卡还可检测到烟雾，湿度，风扇，关门状态，报警设置。 6.点击“设置”-“预存画面” 可以设置开机画面，网线或无DV I 信号画面预存，防止信号掉之后出现黑屏。 7.
